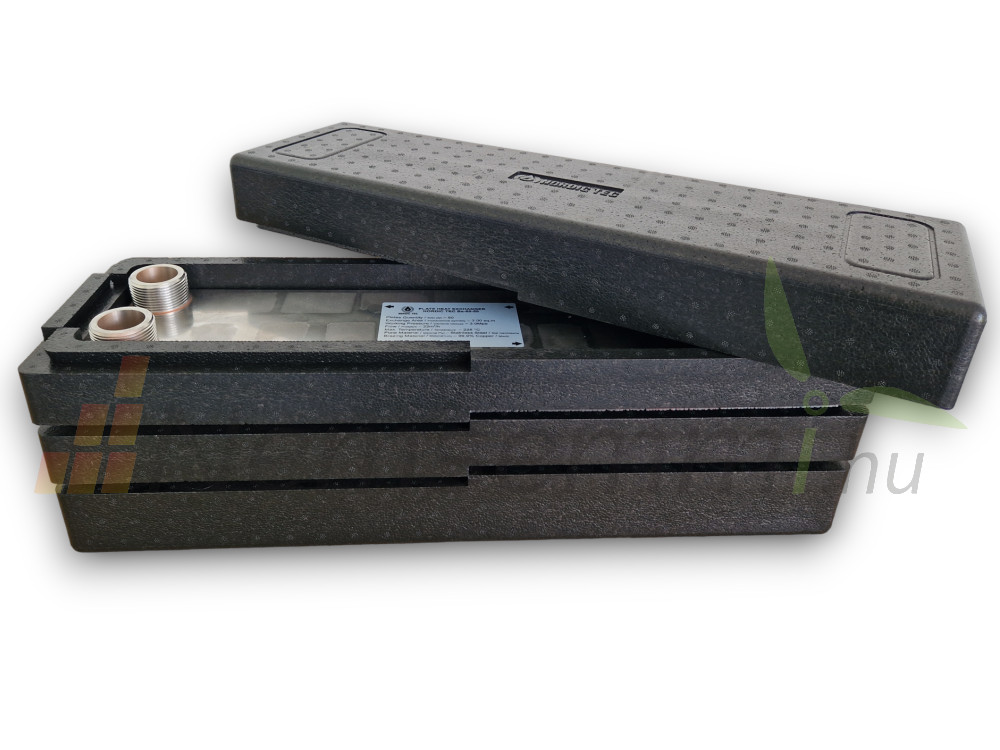

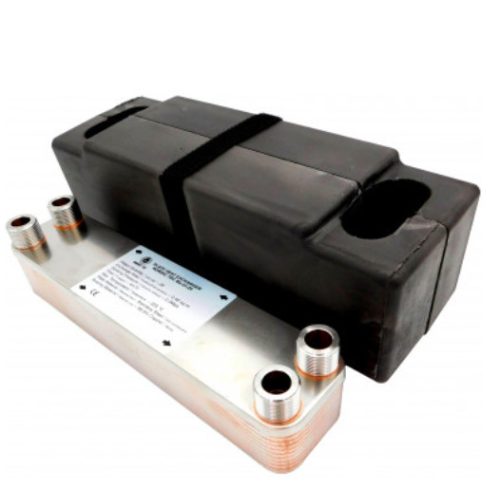

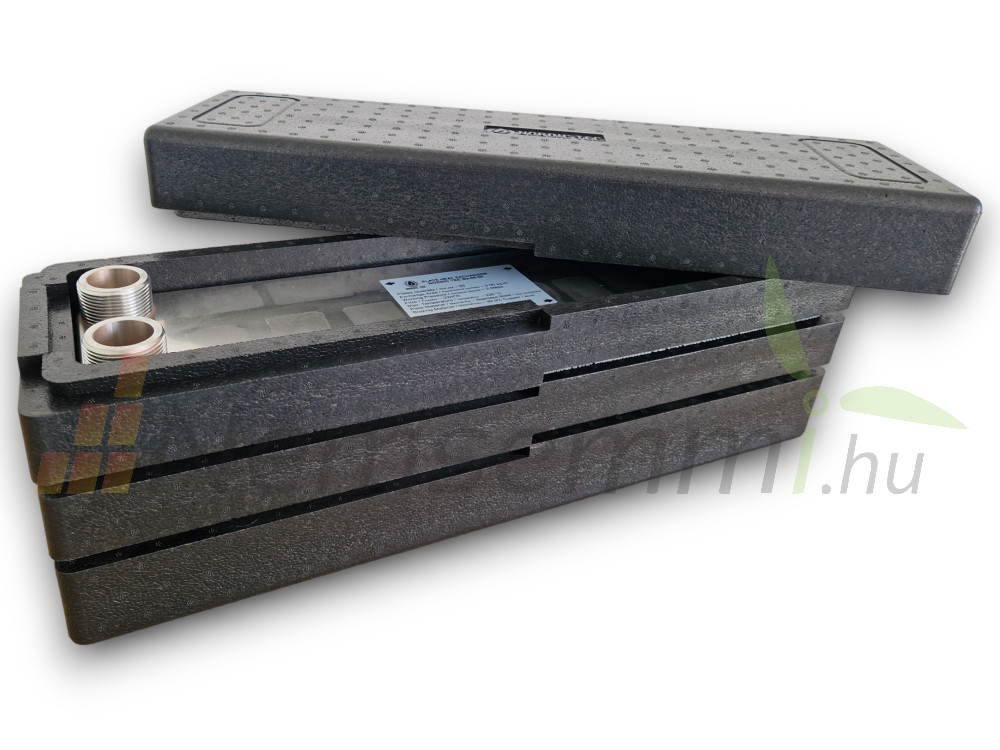

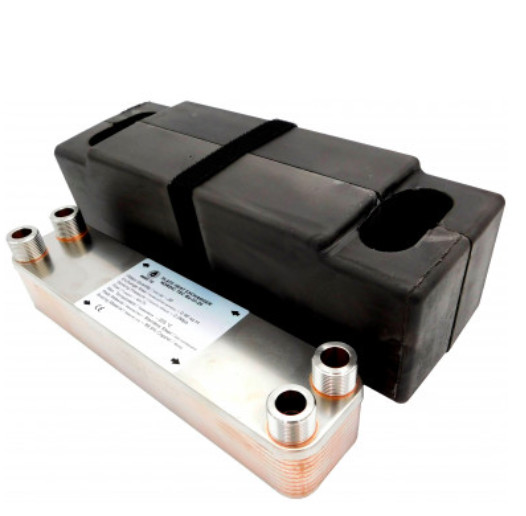

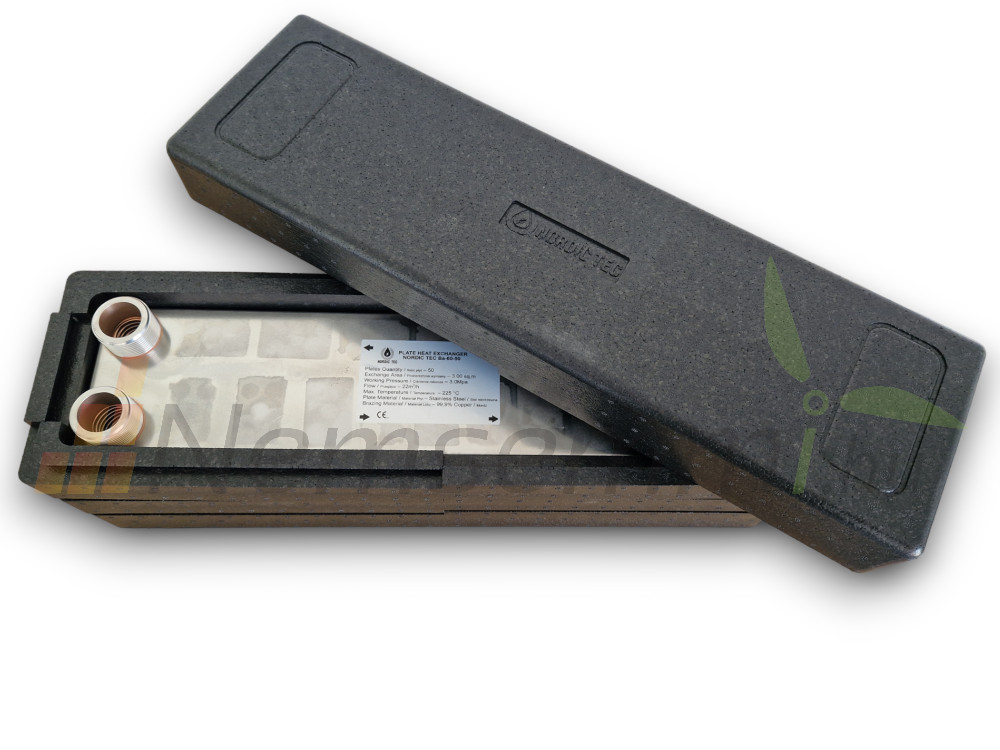

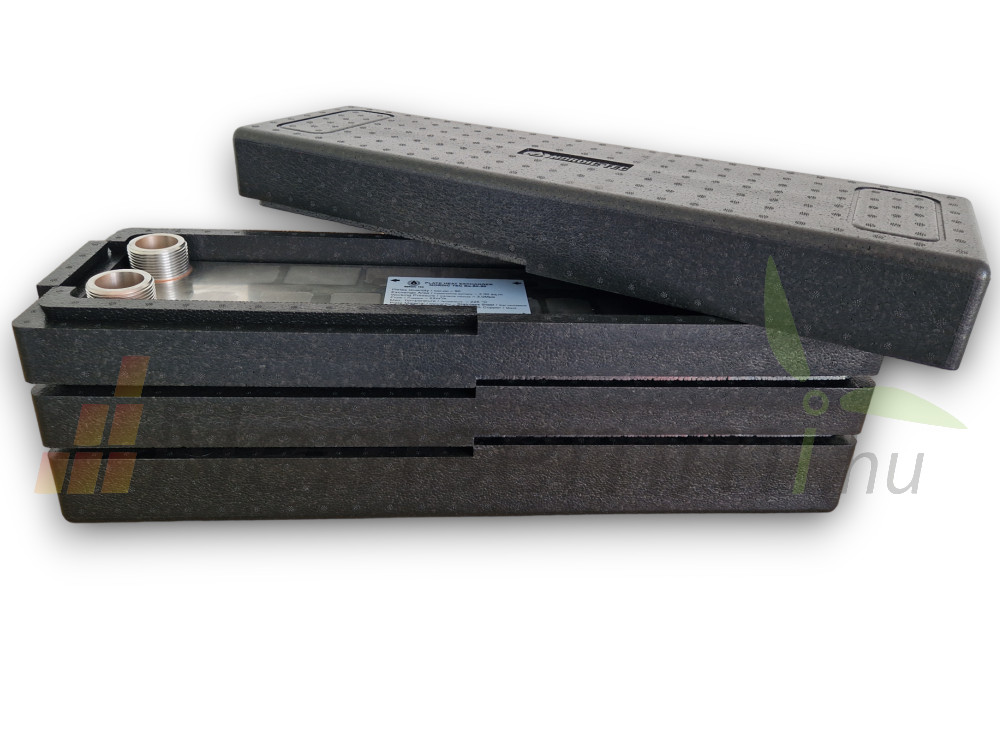

Lemezes hőcserélő szigeteléssel

330kW hőcserélő

30 lemezes rozsdamentes kivitel

60-as típusú lemezes hőcserélő szigetelő doboz.

Több részből áll, könnyen szerelhető szigetelés hőcserélőre,
néhány mozdulattal ráhelyezhető.

Hőcserélő műszaki adatai:

Hőcserélő maximális teljeítménye: 330kW

Névleges teljesítmény: 60-140kW

Lemezek száma: 30

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 22 m³/h

Hőcserélő felőlet: 1,800 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 11 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagság: 0,4 mm

Forrasztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 526 mm

Szélesség (B): 124 mm

Mélység (F): 80 mm

Távolság (C): 478 mm

Távolság (D): 73 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő szigetelés műszaki adatai:

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm

Hőterhelés: max. 180 °C

A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít.
