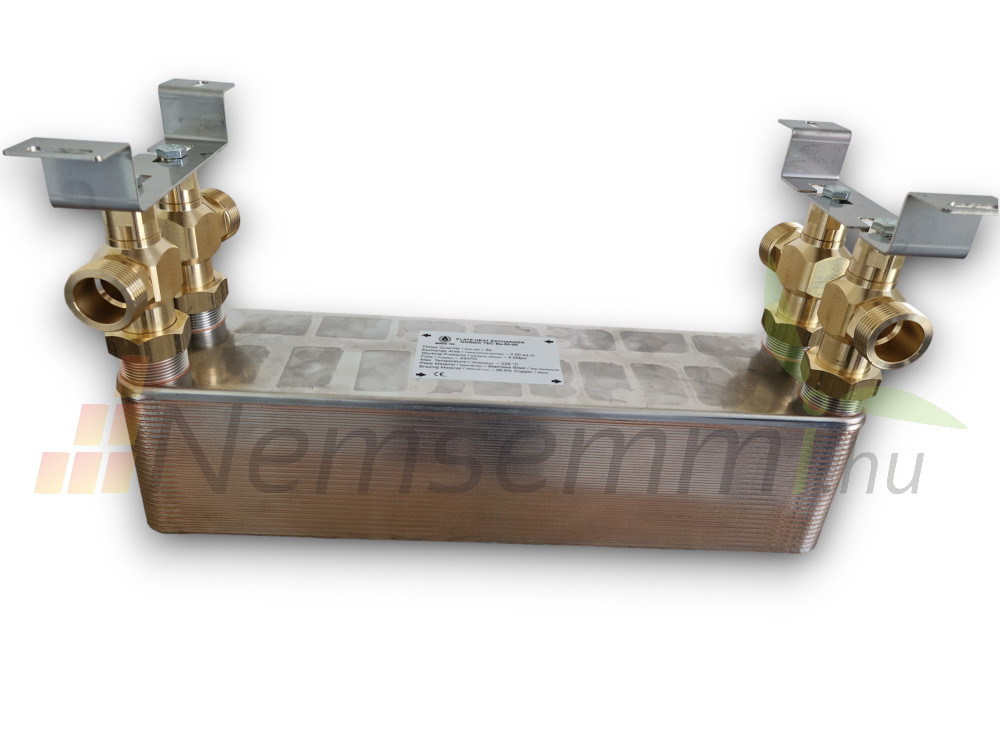

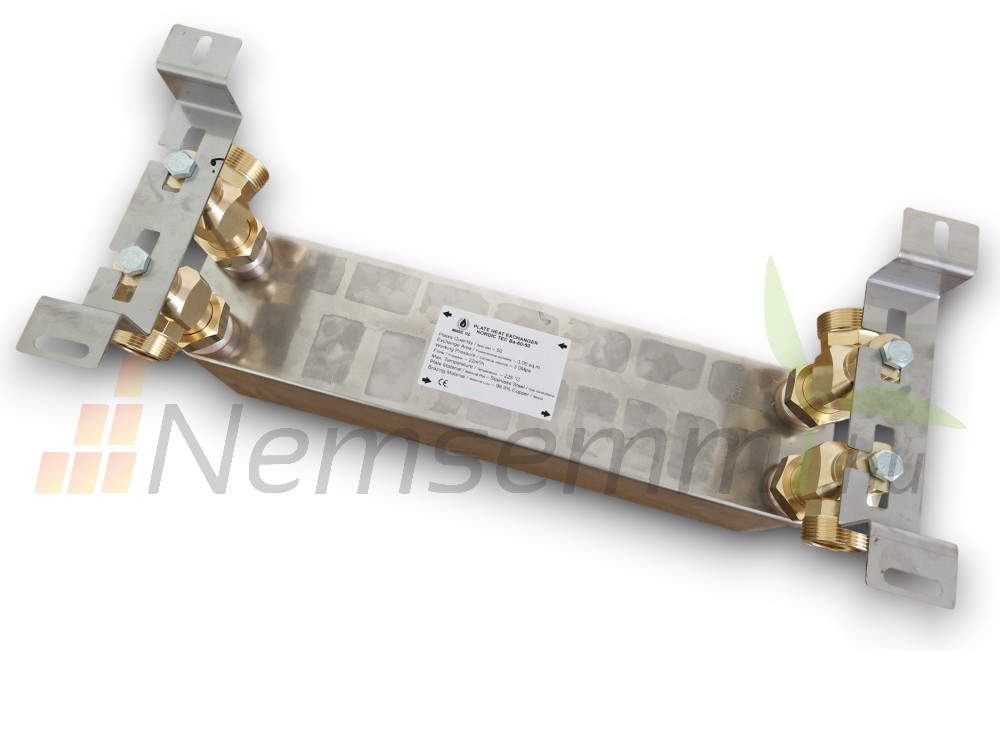

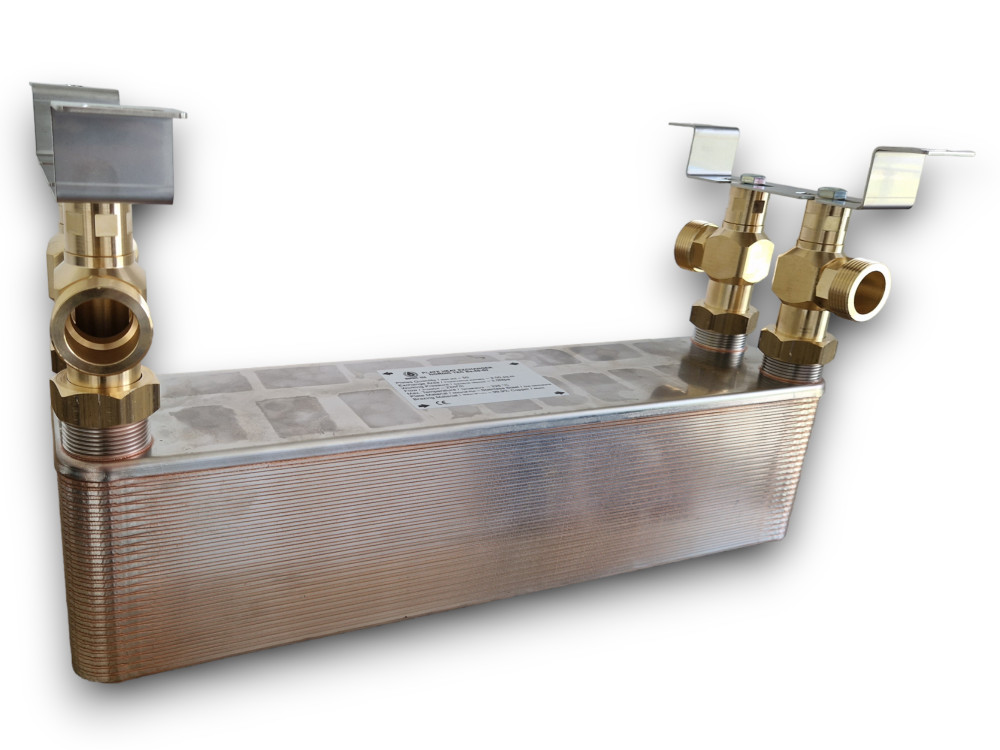

Hőcserélő tartószerkezettel

330kW hőcserélő

30 lemezes rozsdamentes kivitel

Tartószerkezettel együtt. Ha szeretne egy minőségi fűtésrendszert kiépíteni, ahhoz nem csak minőségi alapanyagok kellenek, de igényesen is kell azt megvalósítani. Erre tökéletes megoldás a lemezes hőcserélő fali tartókonzol. Ennek a segítségével nem a vezetékrendszer fogja tartani a hőcserélőjét a falon, vagy a falhoz közel csúnyán.

Hőcserélő tartókonzollal

Hőcserélő maximális teljeítménye: 330kW

Névleges teljesítmény: 60-140kW

Lemezek száma: 30

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 22 m³/h

Hőcserélő felőlet: 1,800 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 11 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagság: 0,4 mm

Forrztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 526 mm

Szélesség (B): 124 mm

Mélység (F): 80 mm

Távolság (C): 478 mm

Távolság (D): 73 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1 1/4"

Csatlakozó anyaga: réz

Lemezes hőcserélő 30 lemezes 330kW 4x1 1/4” külső csatlakozással tartószerkezettel
