Lemezes hőcserélő szigeteléssel 70 lemezes 390kW 4x1 1/4" külső csatlakozással Ba-27-70

• Részletek
• Adatok

Részletek

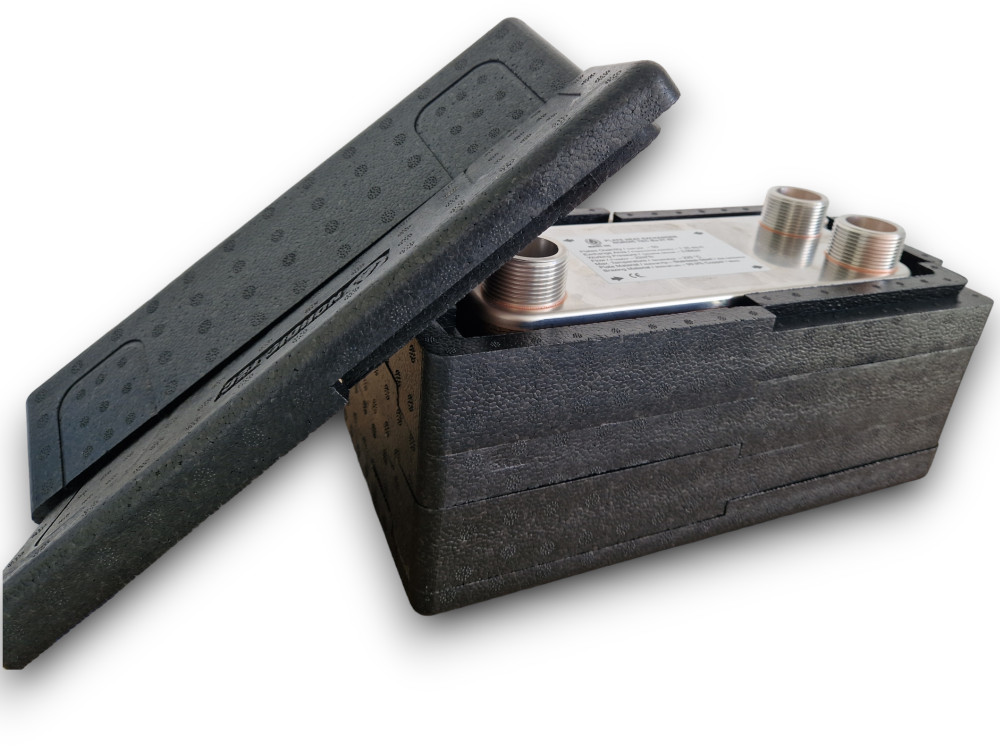

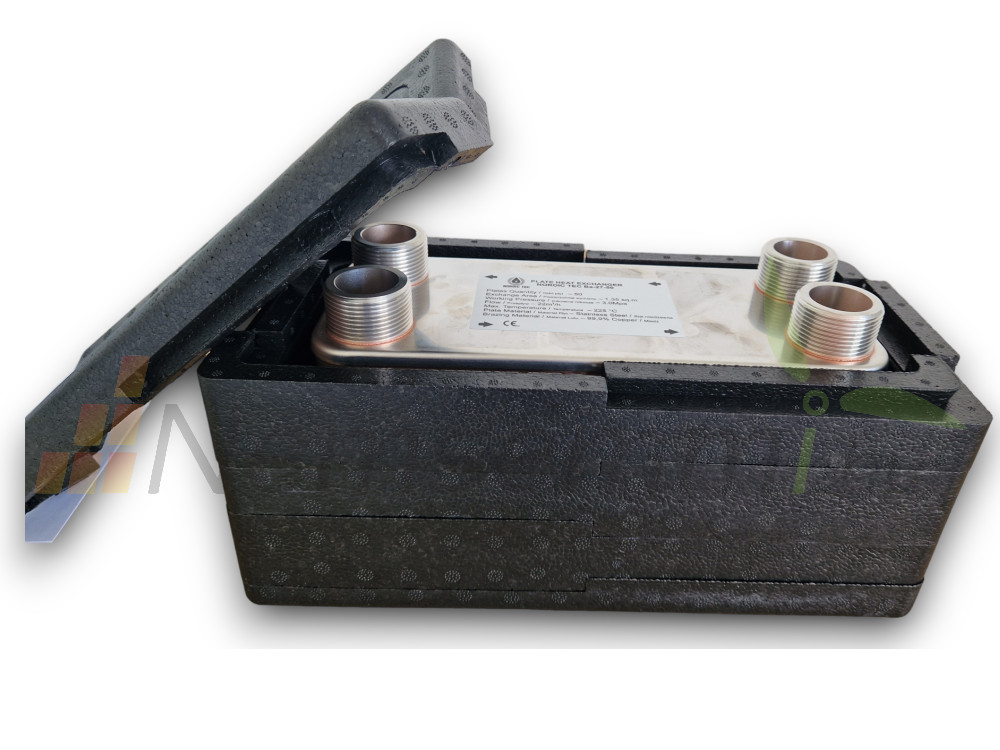

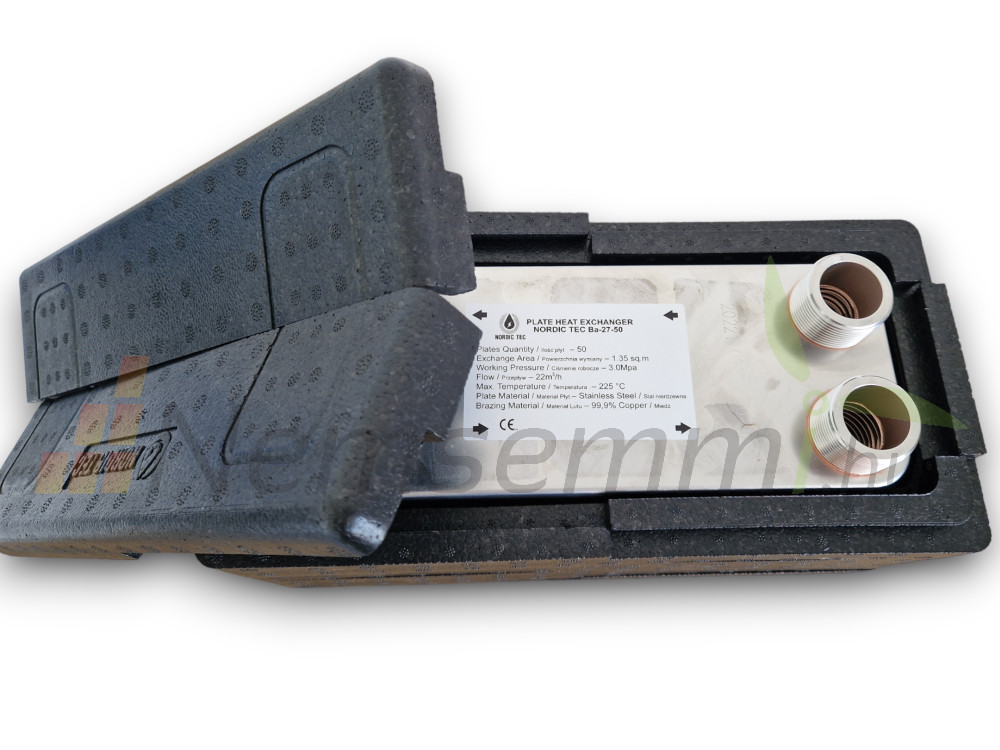

Lemezes hőcserélő szigeteléssel

390kW hőcserélő

70 lemezes rozsdamentes kivitel

BA-27-70 lemezes hőcserélőre szigetelő doboz.
Könnyen szerelhető szigetelés hőcserélőre, egy mozdulattal ráhelyezhető.

Szigetelés részei:

- 1 db fedlap pár
- 5 db emelőlap

Lemezes hőcserélő készlet

Hőcserélő maximális teljesítménye: 390kW

Névleges teljesítmény: 65-150kW

Lemezek száma: 70

Csatlakozás: 4x 1¼” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felület: 1,89 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 10,5 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagság: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 175 mm

Távolság (C): 234 mm

Távolság (D): 63 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn



Hőcserélő szigetelés műszaki adatai:

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180°C

A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít.

Adatok

Vonalkód:

3202312211482

EAN-kód:

5202307120556

MPN-kód:

NS120556

Tömeg:

5,5 kg/db
