Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 390kW
Névleges teljesítmény: 65-150kW
Lemezek száma: 70
Csatlakozás: 4x 1¼” külső menet
Névleges áramlás: 12 m³/h
Hőcserélő felület: 1,89 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 10,5 kg
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagság: 0,4 mm
Forrasztás anyaga: 99,9% Cu

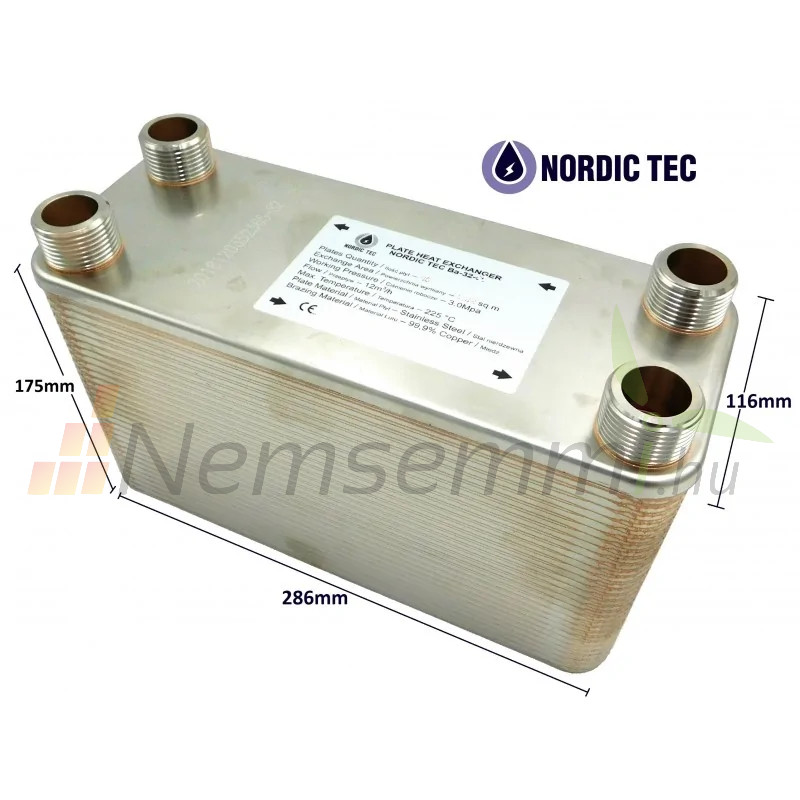

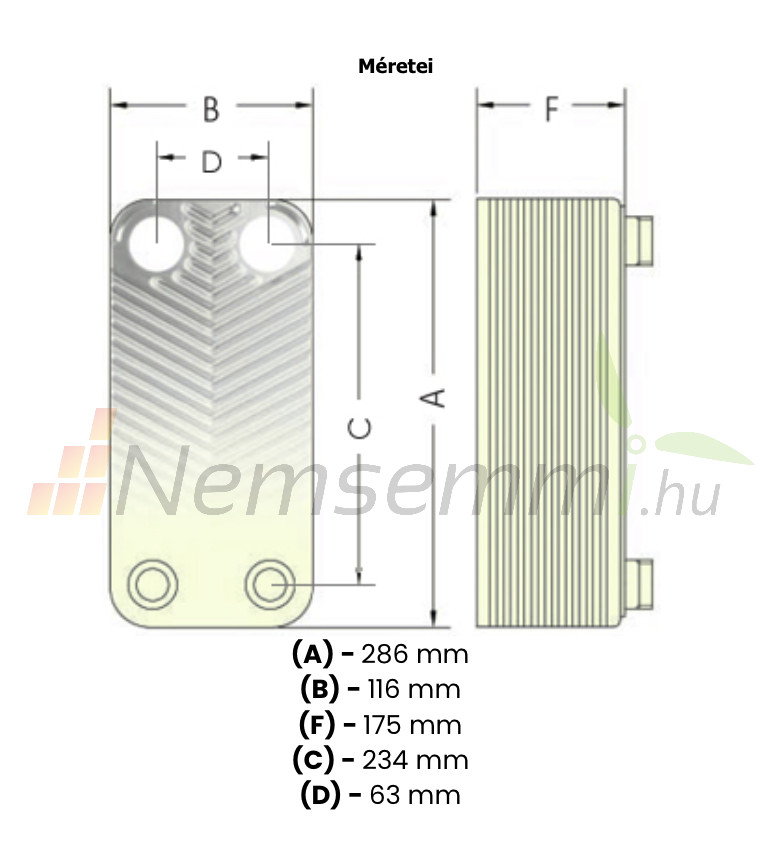

MÉRETEK:

Hosszúság (A): 286 mm
Szélesség (B): 116 mm
Mélység (F): 175 mm
Távolság (C): 234 mm
Távolság (D): 63 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

390kW hőcserélő
70 lemezes rozsdamentes kivitel
Jellemzői:

99,9%-os rézzel forrasztott 316L rozsdamentes acélból
Fűtési teljesítmény 65 és 150 kW között, az ellátási paraméterektől függően.
Csatlakozások: 4x 1"
Üzemi nyomás - 30 bar-ig
Próba nyomás - 45-60 bar
Maximális üzemi hőmérséklet: +230 °C-ig
Áramlási sebesség 12 m³/h
Felület - 1,890 m²

Lemezes hőcserélő 70 lemezes 286 mm hosszú 390kW 4x1 1/4" külső csatlakozással
