Lemezes hőcserélő szigeteléssel 22 lemez 100kW 1" külső csatlakozással

• Részletek
• Adatok

Részletek

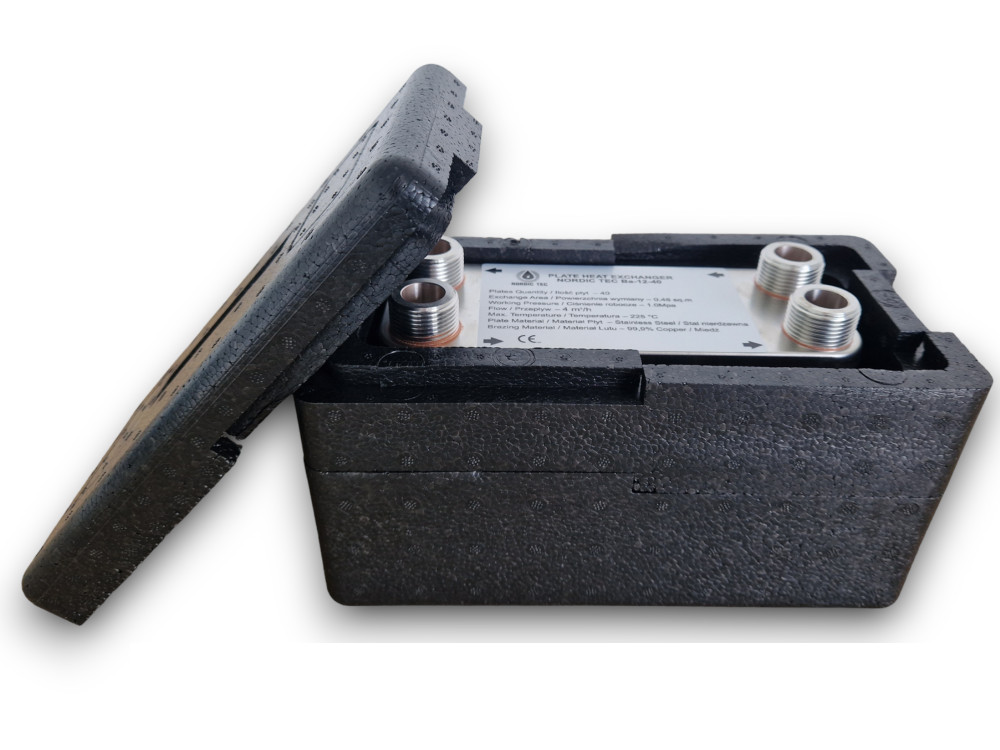

Lemezes hőcserélő szigeteléssel

100kW hőcserélő

22 lemezes rozsdamentes kivitel

A szigetelés két részből áll, könnyen szerelhető szigetelés hőcserélőre,
egy mozdulattal ráhelyezhető.

Lemezes hőcserélő készlet

Hőcserélő műszaki adatai:

Hőcserélő maximális teljeítménye: 100kW

Névleges teljesítmény: 12-30 kW

Lemezek száma: 22

Csatlakozás: 4x1" külső menet

Névleges áramlás: 8 m³/h

Hőcserélő felület: 0,352 m²

Üzemi nyomás: 20 bar

Próba nyomás: 45 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 1800 g

Lemez anyaga: rozsdamentes acél 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 220 mm

Szélesség (B): 90 mm

Mélység (F): 57 mm

Távolság (C): 180 mm

Távolság (D): 52 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

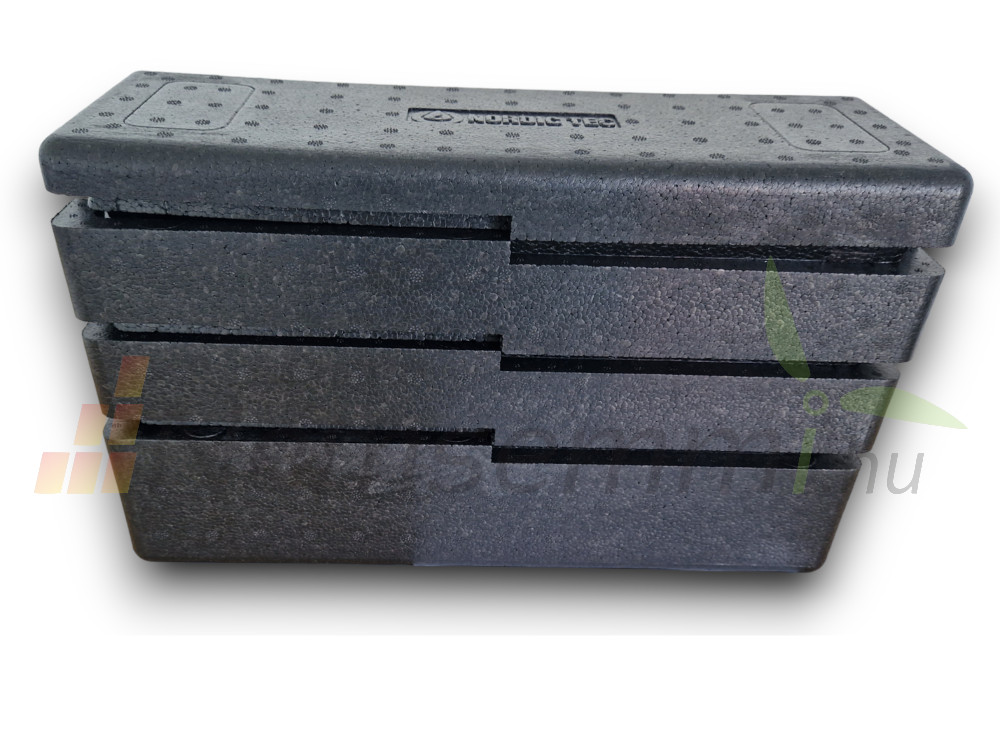

Hőcserélő szigetelés műszaki adatai:

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
A belevaló hőcserélő mérete:
Hossza: 185-195 mm
Szélessége: 73 mm
Mélysége: 95 mm

Hőterhelés: max. 180°C

A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít.

Adatok

Vonalkód:

3202312211448

EAN-kód:

5202307100953

MPN-kód:

NS100953

Tömeg:

2,5 kg/db
