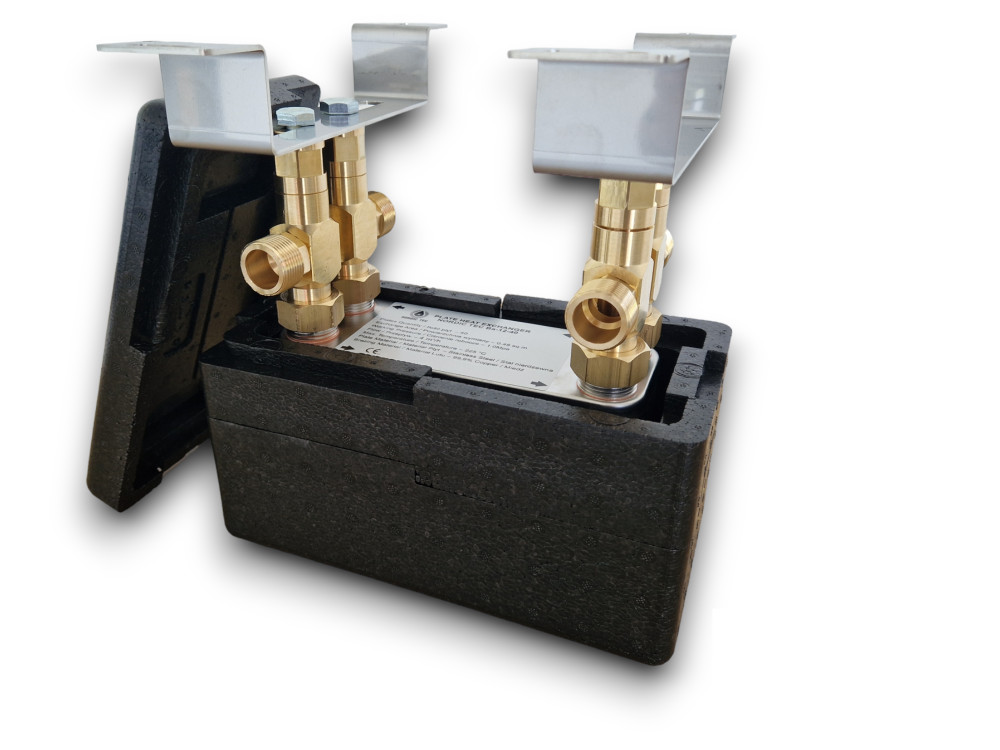

Lemezes hőcserélő szigeteléssel 22 lemez 100kW 1" külső csatlakozással, tartószerkezettel és szigeteléssel Ba-16-22

• Részletek
• Adatok

Részletek

Hőcserélő komplett szett

100kW hőcserélő

22 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljeítménye: 100kW

Névleges teljesítmény: 12-30 kW

Lemezek száma: 22

Csatlakozás: 4x1" külső menet

Névleges áramlás: 8 m³/h

Hőcserélő felület: 0,352 m²

Üzemi nyomás: 20 bar

Próba nyomás: 45 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 1800 g

Lemez anyaga: rozsdamentes acél 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 220 mm

Szélesség (B): 90 mm

Mélység (F): 57 mm

Távolság (C): 180 mm

Távolság (D): 52 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 1"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180 °C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Adatok

Vonalkód:

3202312211449

EAN-kód:

5202307101118

MPN-kód:

NS101118

Tömeg:

4,2 kg/db
