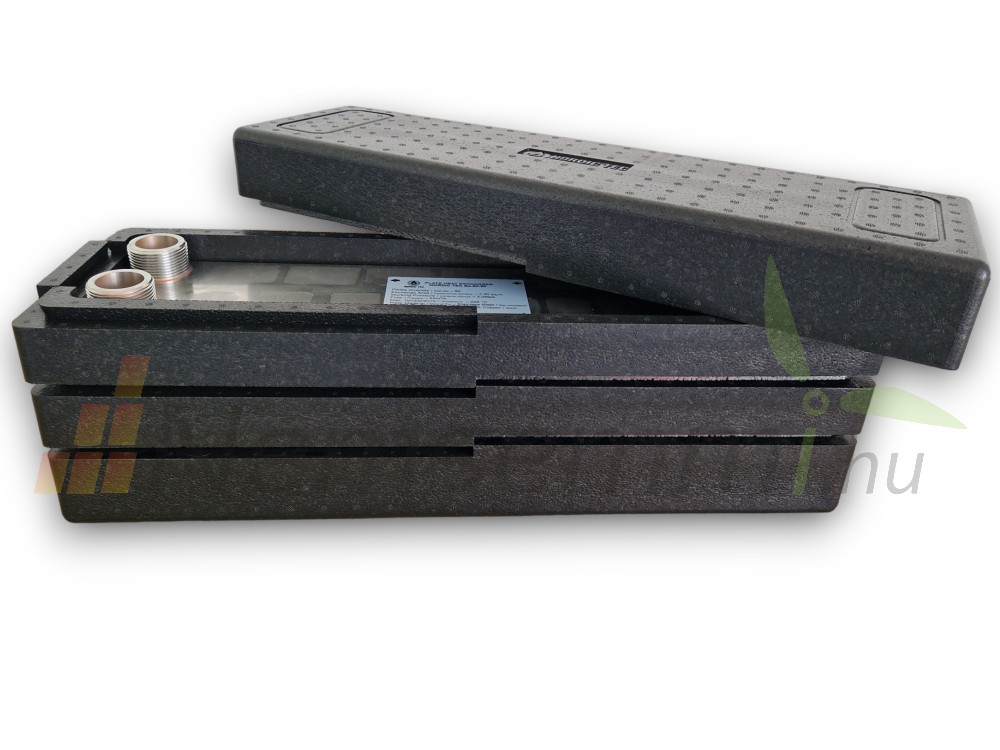

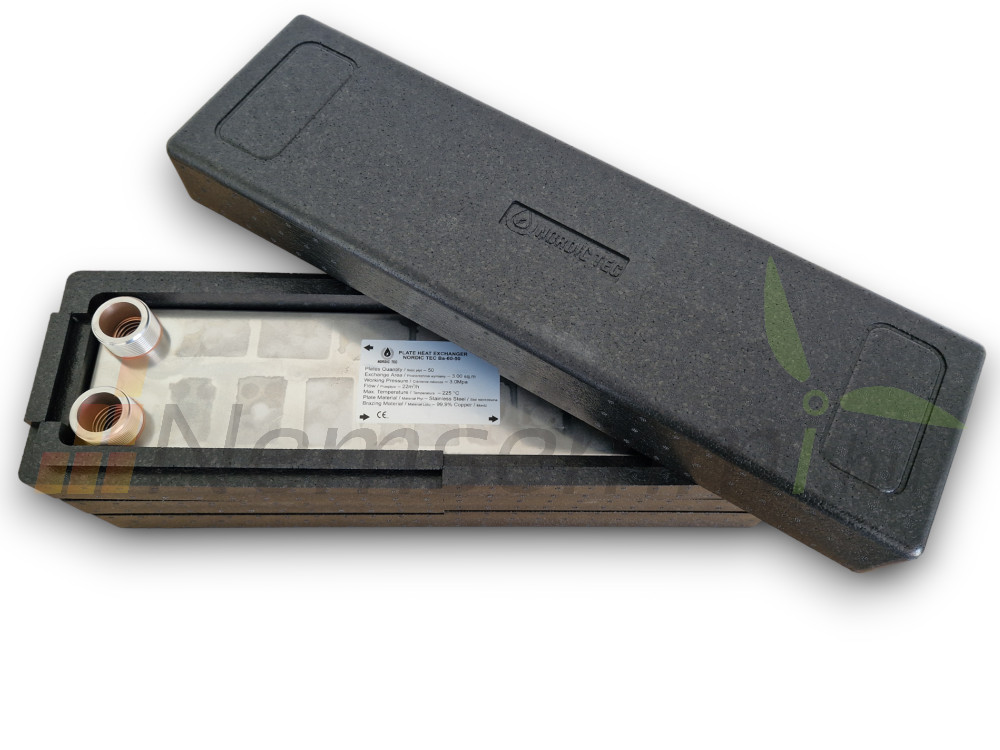

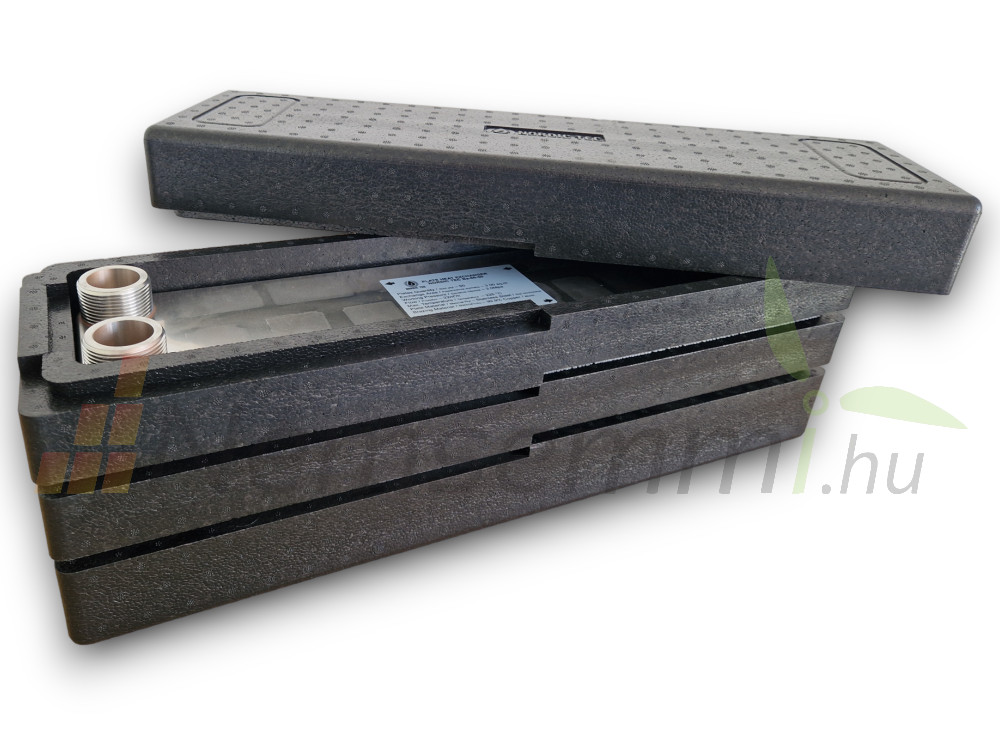

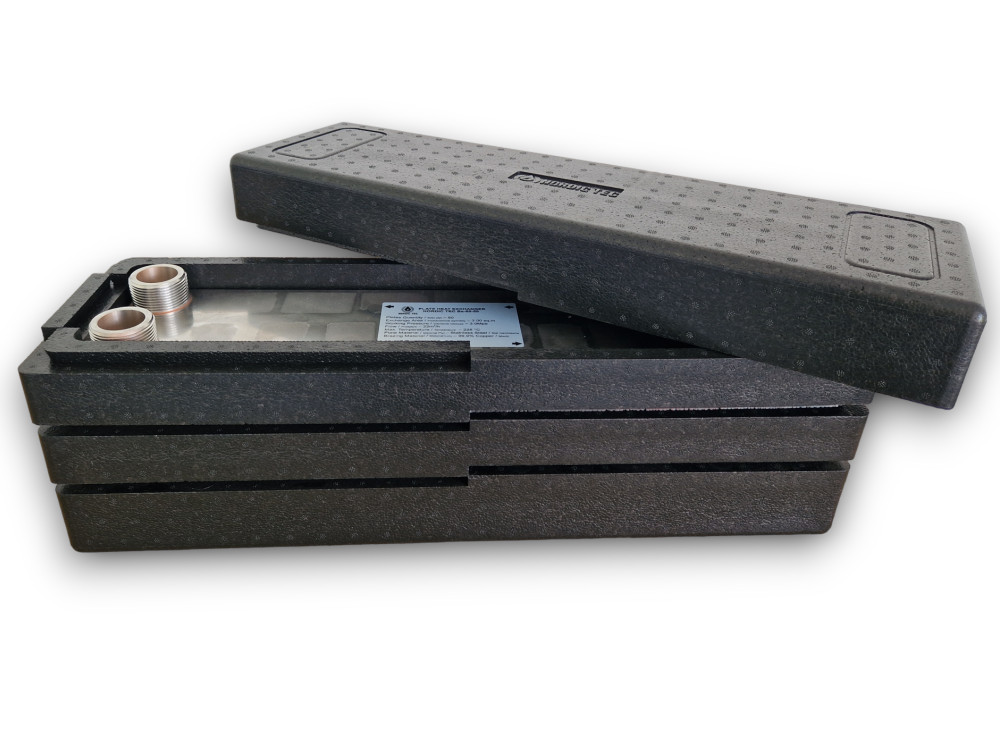

Lemezes hőcserélő szigeteléssel

550kW hőcserélő

50 lemezes rozsdamentes kivitel

60-as típusú lemezes hőcserélő szigetelő doboz.

Több részből áll, könnyen szerelhető szigetelés hőcserélőre,
néhány mozdulattal ráhelyezhető.

Hőcserélő műszaki adatai:

Hőcserélő maximális teljesítménye: 550kW

Névleges teljesítmény: 100-200kW

Lemezek száma: 50

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 22 m³/h

Hőcserélő felület: 3,000 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 15,5 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 526 mm

Szélesség (B): 124 mm

Mélység (F): 127 mm

Távolság (C): 478 mm

Távolság (D): 73 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő szigetelés műszaki adatai:

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm

Hőterhelés: max. 180 °C

A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít.

Lemezes hőcserélő szigeteléssel 50 lemezes hőcserélő 550kW 4x1 1/4” csatlakozással fedlap pár és emelőlap
