Hőcserélő műszaki adatai:

Hőcserélő maximális teljesítménye: 200kW

Névleges teljesítmény: 32-60kW

Lemezek száma: 60

Csatlakozás: 4x 1” külső menet

Névleges áramlás: 8 m³/h

Hőcserélő felület: 0,960 m²

Üzemi nyomás: <20 bar

Próba nyomás: 40 bar

Max. hőmérséklet: +230°C

Lemez anyaga: rozsdamentes acél 304 vagy 316

Forrasztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 220 mm

Szélesség (B): 90 mm

Mélység (F): 144 mm

Távolság (C): 180 mm

Távolság (D): 52 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

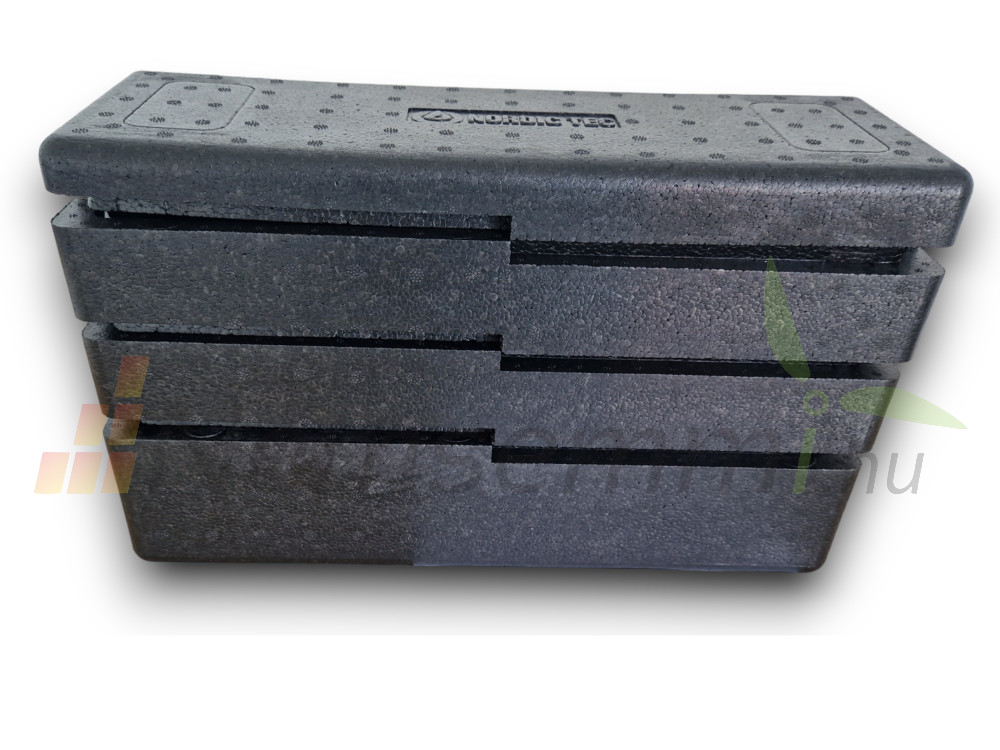

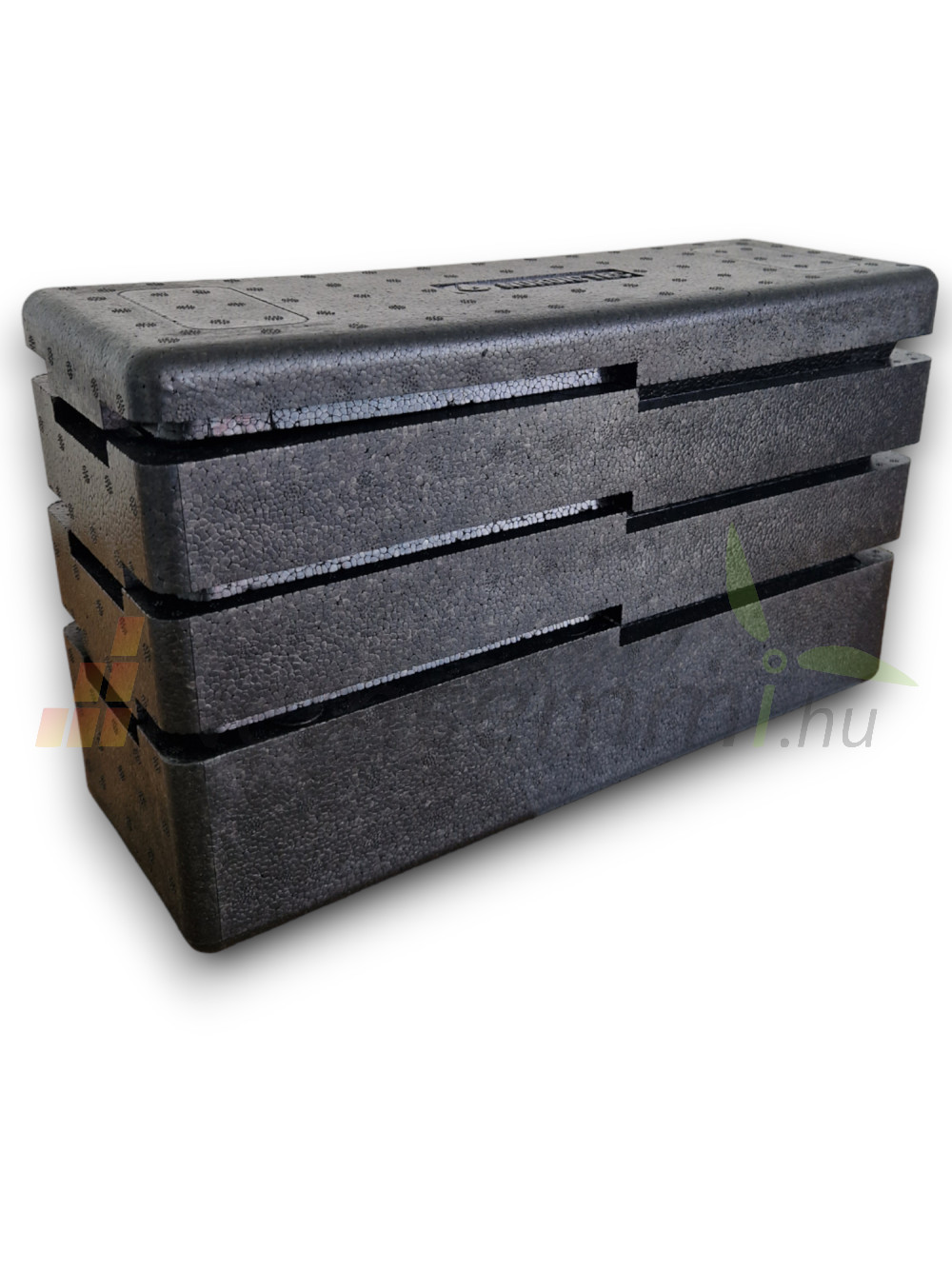

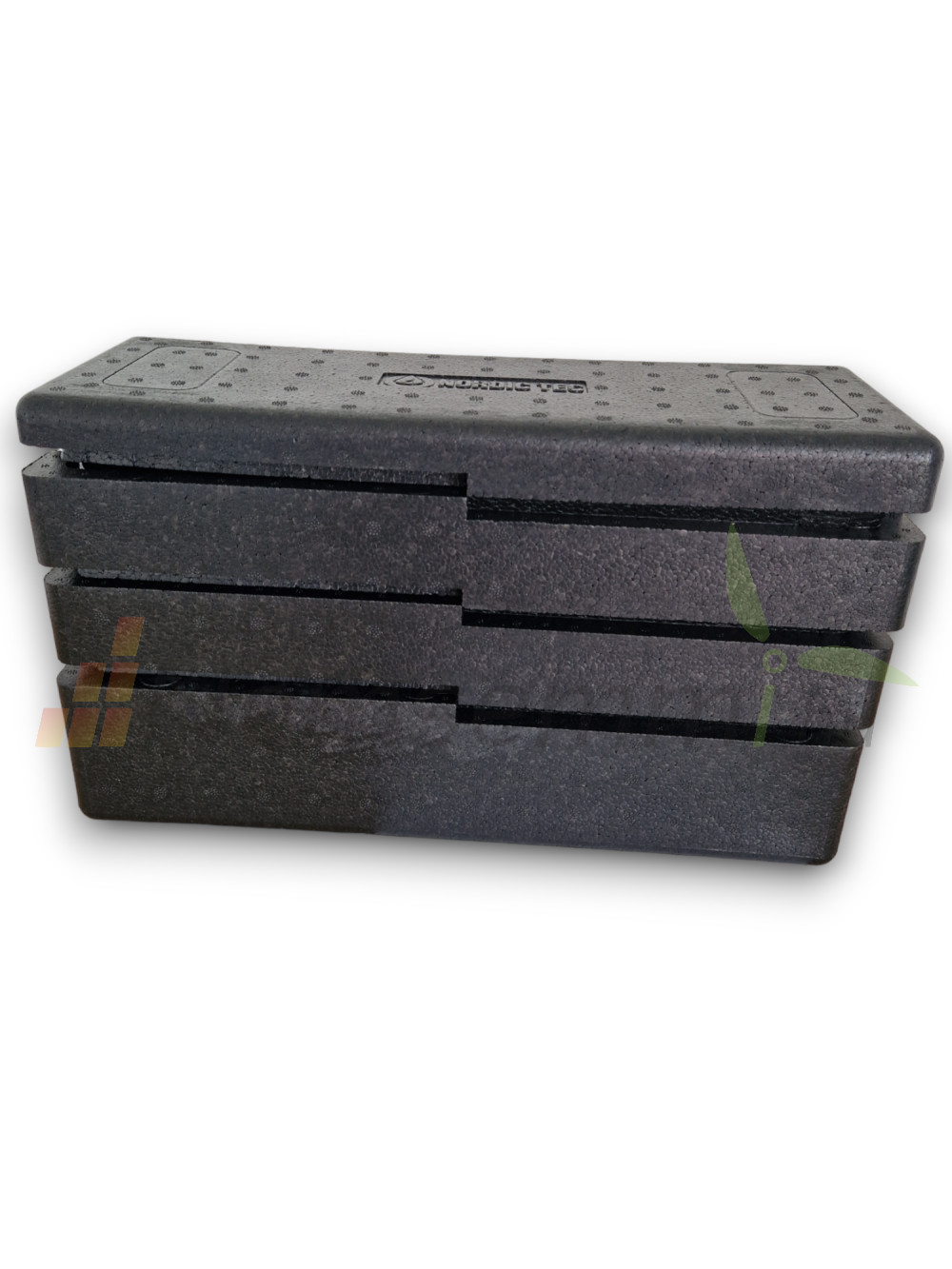

Hőcserélő szigetelés műszaki adatai:

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
A belevaló hőcserélő mérete:
Hossza: 185-195 mm
Szélessége: 73 mm
Mélysége: 95 mm

Hőterhelés: max. 180°C

A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít.

További információk:

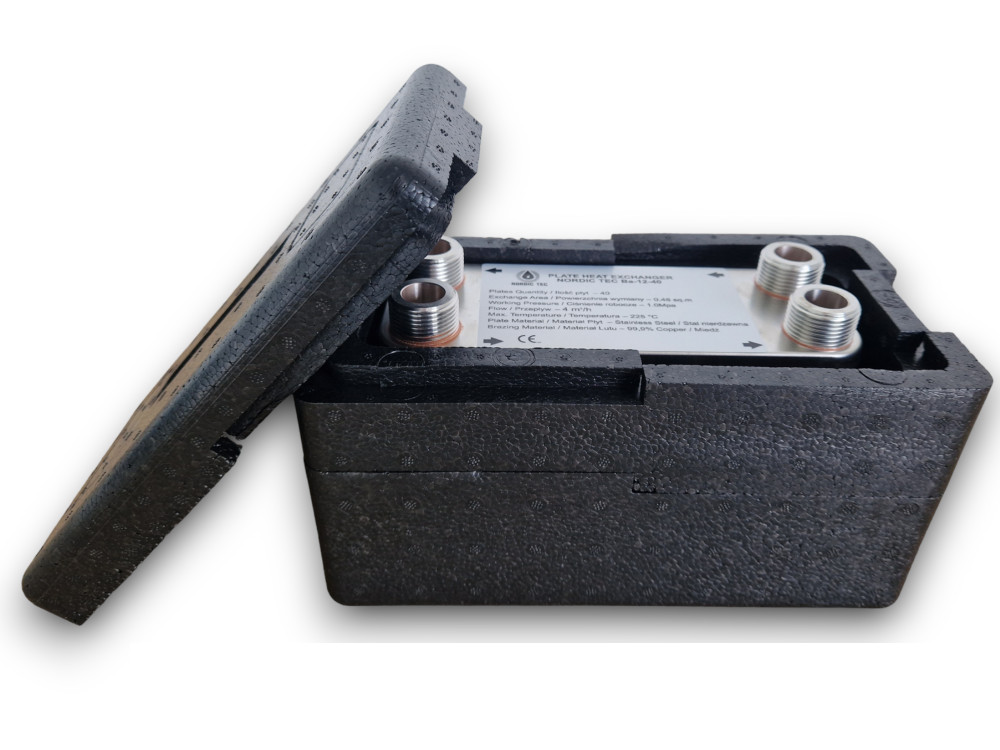

Lemezes hőcserélő szigeteléssel

200kW hőcserélő

60 lemezes rozsdamentes kivitel

A szigetelés két részből áll, könnyen szerelhető szigetelés hőcserélőre,
egy mozdulattal ráhelyezhető.

Lemezes hőcserélő szigeteléssel 60 lemezes 200kW 4x1” külső csatlakozással
