Lemezes hőcserélő szigeteléssel 50 lemez 100kW 3/4" külső csatlakozással

Lemezes hőcserélő szigeteléssel

100kW hőcserélő

50 lemezes rozsdamentes kivitel

Ez a hőcserélő meglehetősen kompakt, de mégis elég nagy, 0,60 m²-es hőcserélő felülettel rendelkezik. Ez a szám elég ahhoz, hogy együttműködjön például egy 20-24 kW-os gázkazánnal, vagy felmelegítse a kb. 200 m²-es épületet.

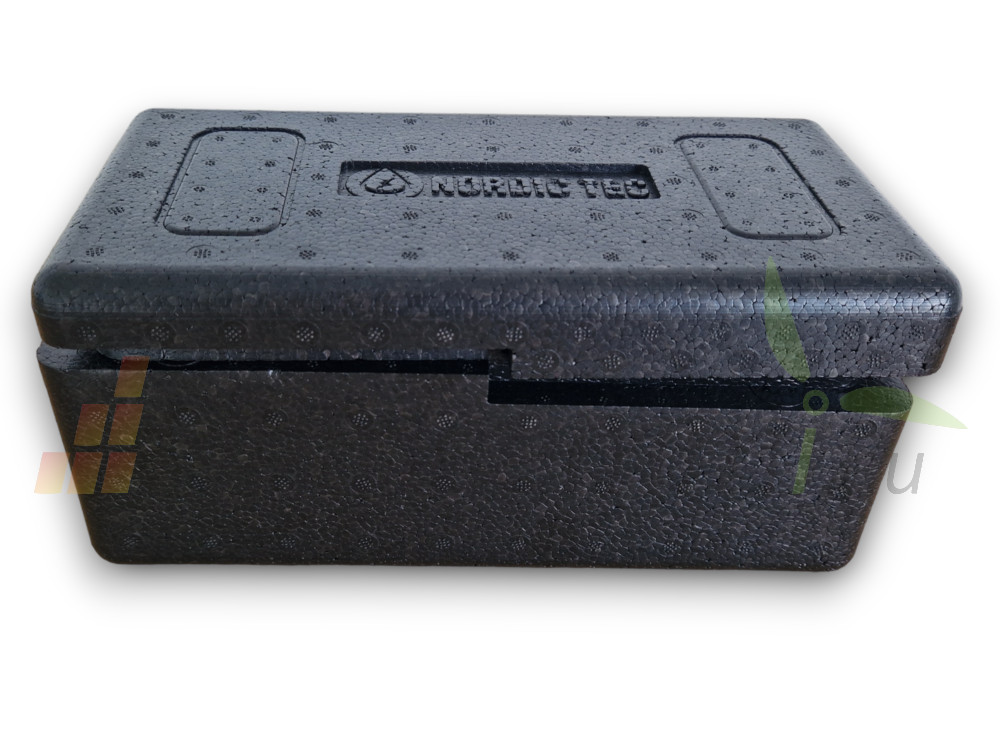

50 lemezes hőcserélőre szigetelő doboz 190 mm körüli
hosszúságú hőcserélőkhöz.

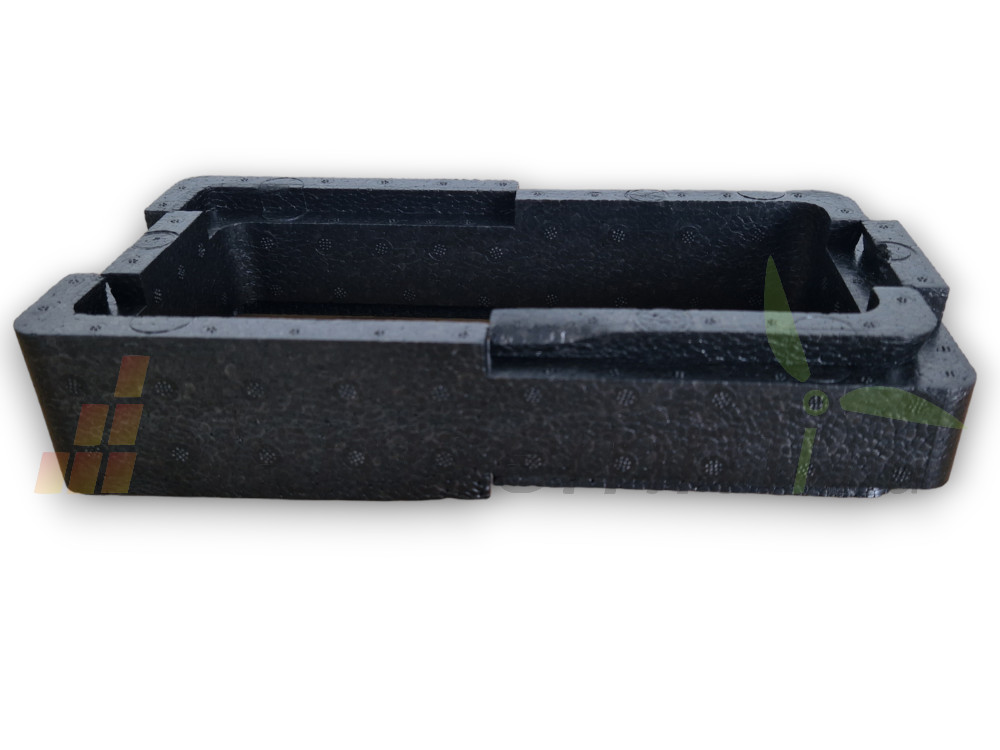

Két részből áll, könnyen szerelhető szigetelés hőcserélőre,
egy mozdulattal ráhelyezhető.

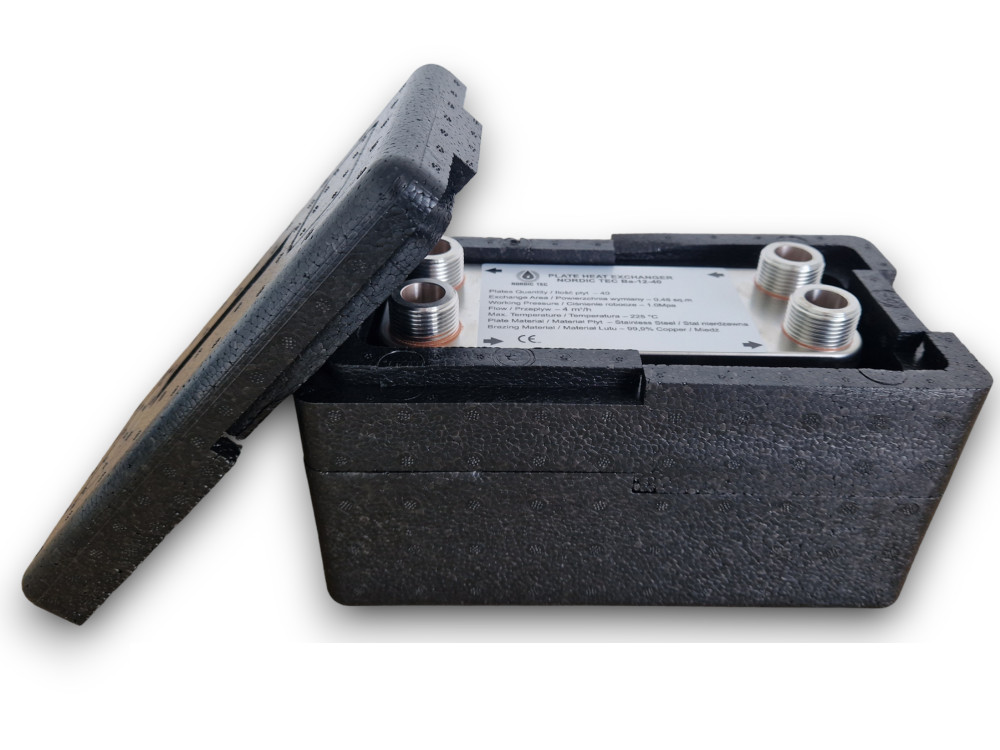

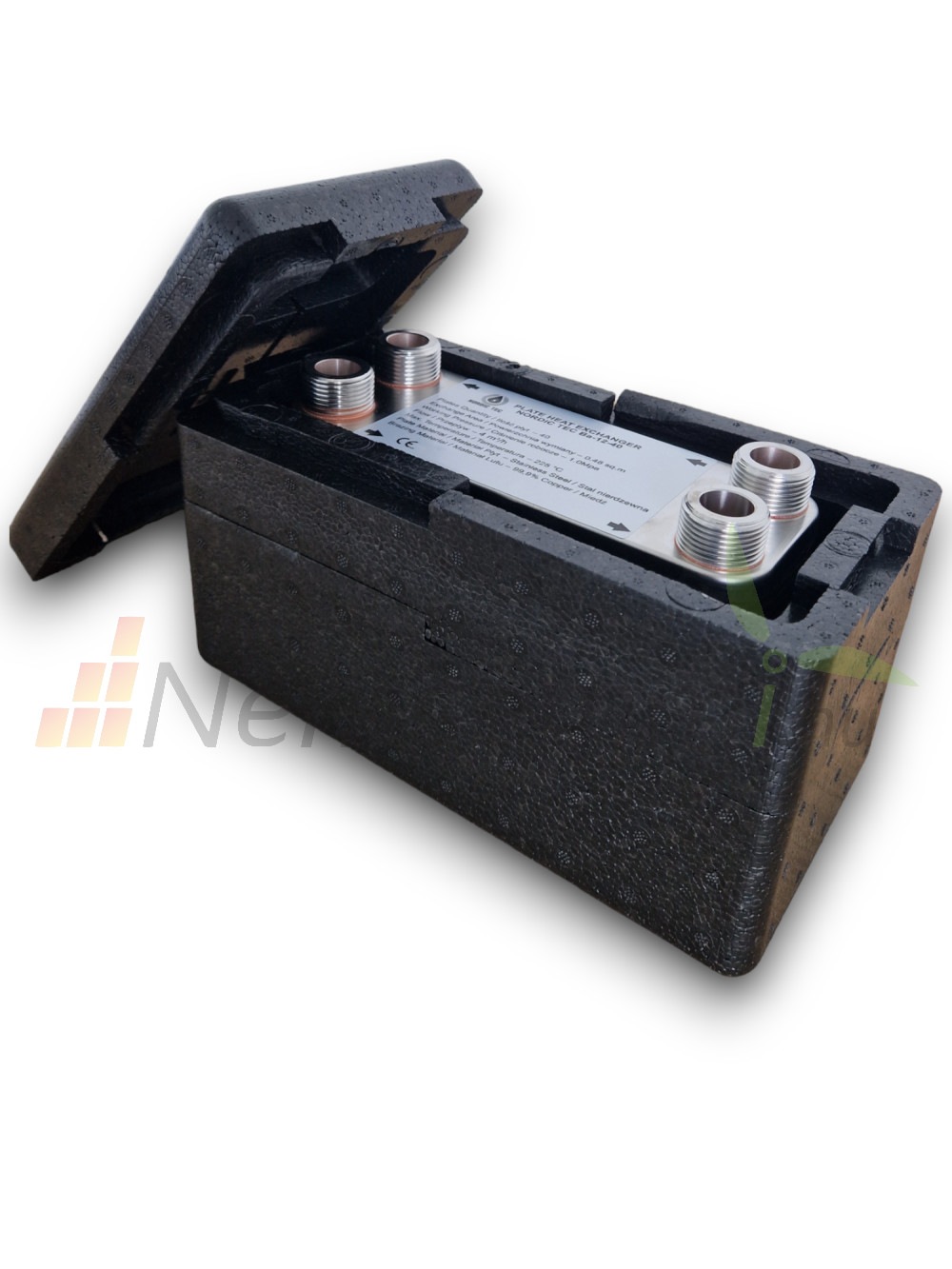

Lemezes hőcserélő készlet

Hőcserélő műszaki adatai:

Hőcserélő maximális teljesítménye: 100kW

Névleges teljesítmény: 15-45kW

Lemezek száma: 50

Csatlakozás: 4x3/4" külső menet

Névleges áramlás: 4 m³/h

Hőcserélő felület: 0,600 m²

Üzemi nyomás: 10 bar

Próba nyomás: 20 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 2300 g

Lemez anyaga: rozsdamentes acél 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 191 mm

Szélesség (B): 73 mm

Mélység (F): 117 mm

Távolság (C): 154 mm

Távolság (D): 40 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő szigetelés műszaki adatai:

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
A belevaló hőcserélő mérete:
Hossza: 185-195 mm
Szélessége: 73 mm
Mélysége: 120 mm

Hőterhelés: max. 180°C

A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít.
