Hőcserélő műszaki adatai:

Hőcserélő maximális teljesítménye: 65kW

Névleges teljesítmény: 10-25kW

Lemezek száma: 30

Csatlakozás: 4x3/4” külső menet

Névleges áramlás: 4 m³/h

Hőcserélő felület: 0,360 m²

Üzemi nyomás: 10 bar

Próba nyomás: 20 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 1500 g

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagsága: 0,3 mm

Forrasztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 191 mm

Szélesség (B): 73 mm

Mélység (F): 75 mm

Távolság (C): 154 mm

Távolság (D): 40 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő szigetelés műszaki adatai:

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm

Hőterhelés: max. 180°C

A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít.

További információk:

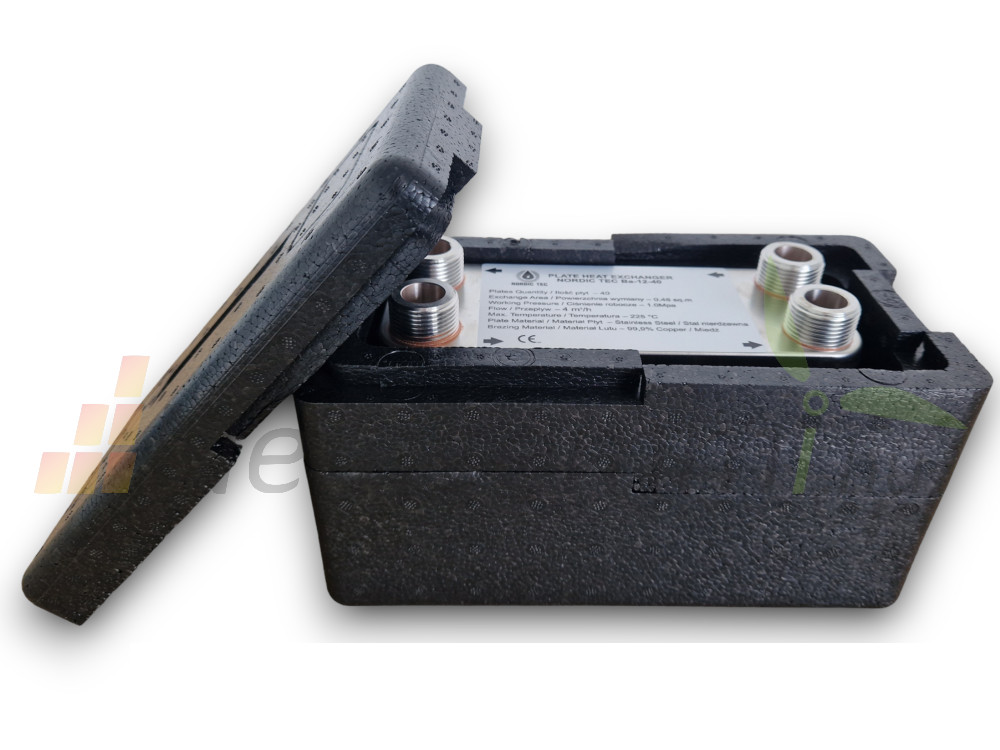

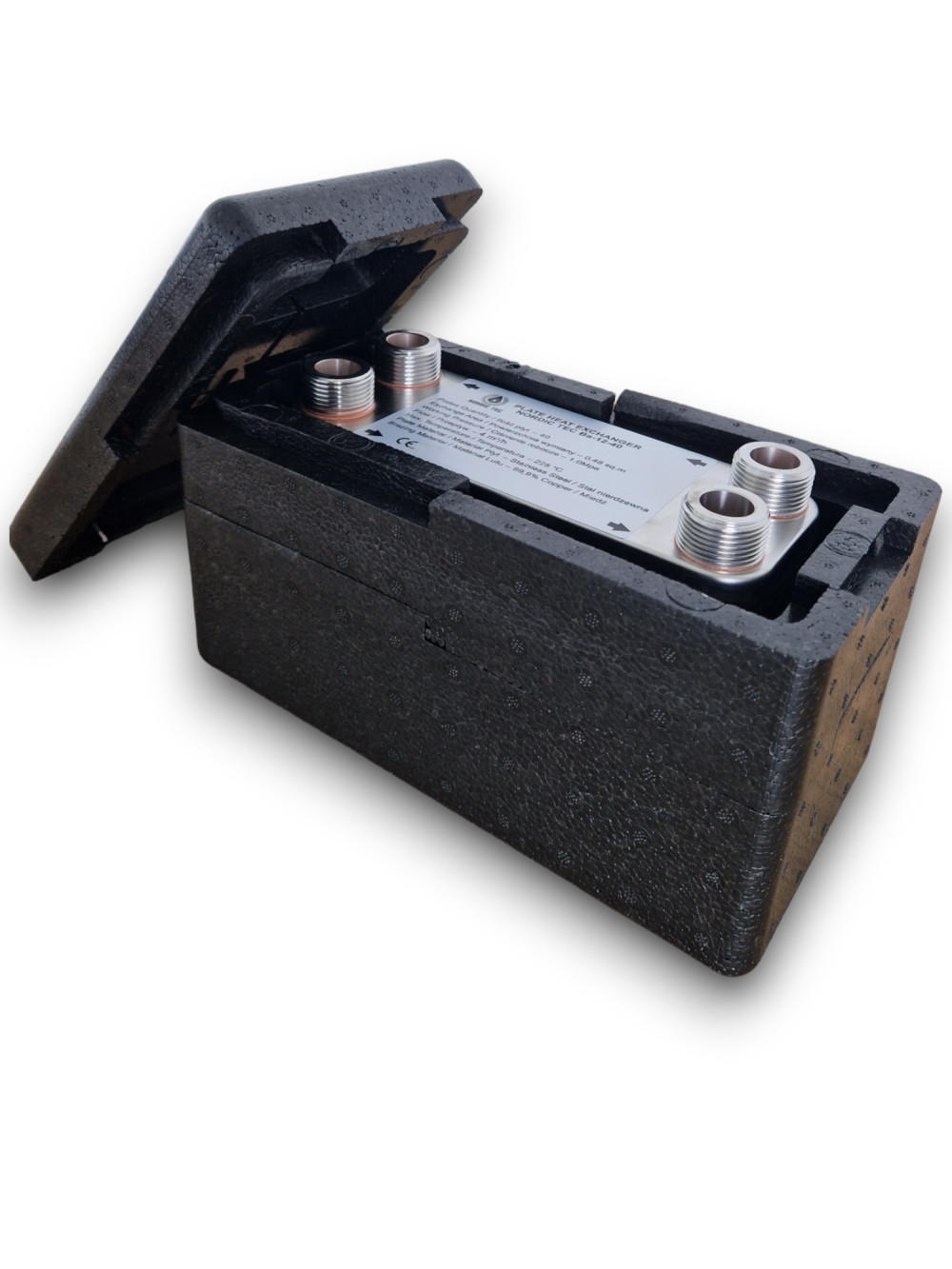

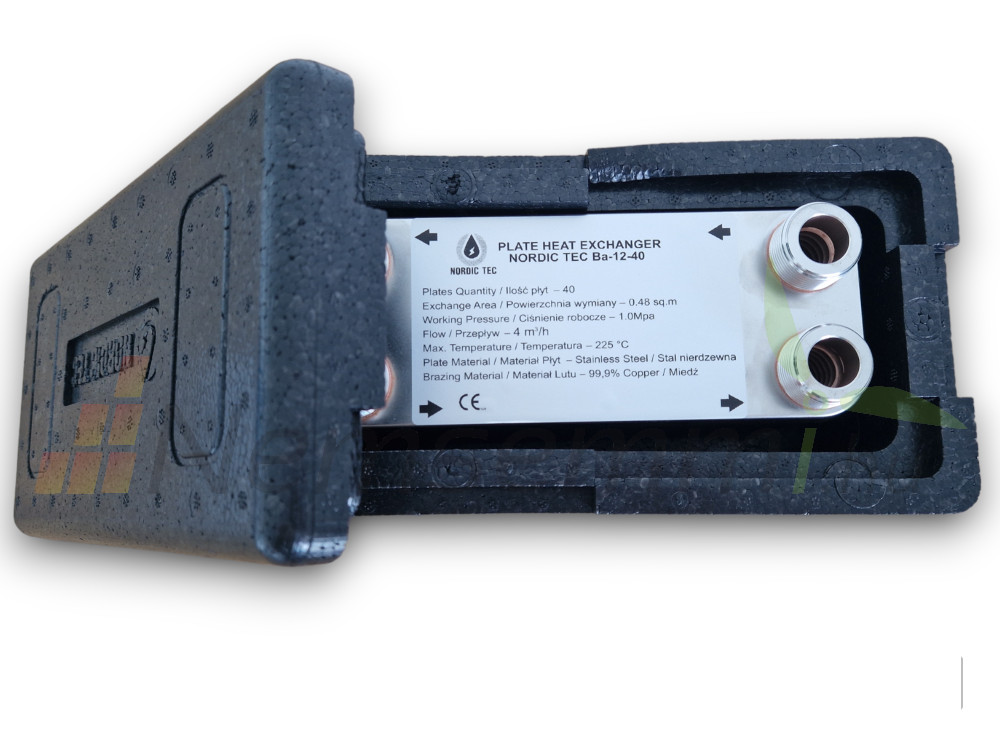

Lemezes hőcserélő szigeteléssel

65kW hőcserélő

30 lemezes rozsdamentes kivitel

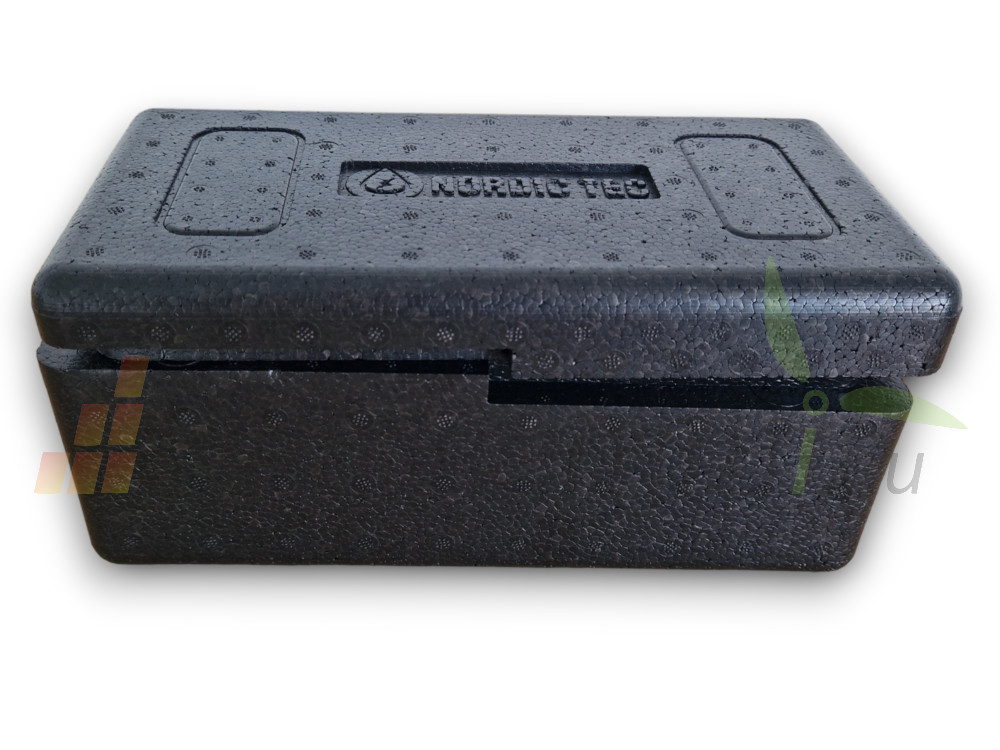

BA-12-30 lemezes hőcserélőre szigetelő doboz.

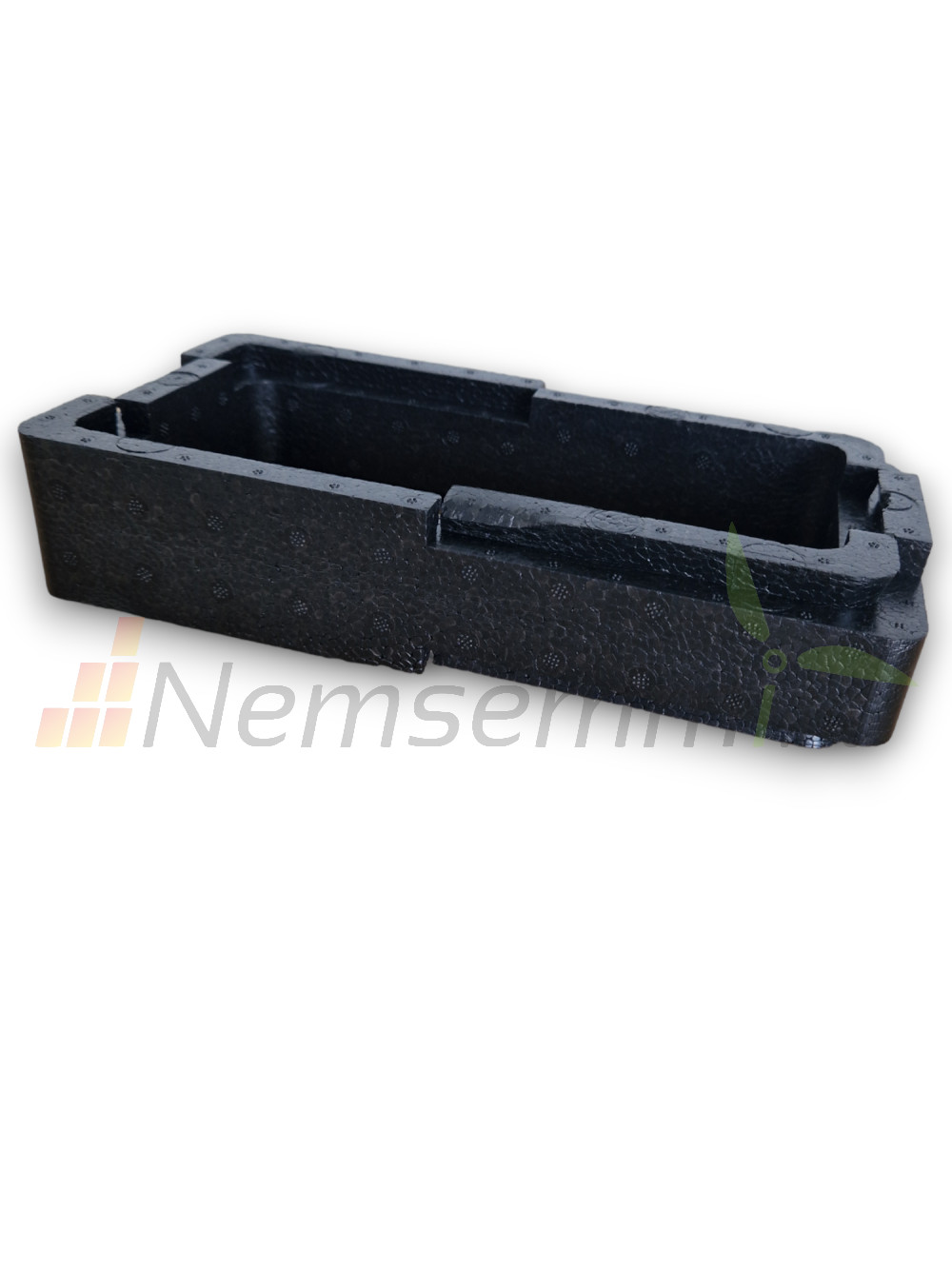

Két részből áll, könnyen szerelhető szigetelés hőcserélőre, egy mozdulattal ráhelyezhető.

Lemezes hőcserélő szigeteléssel 30 lemez 65kW teljesítmény 4x3/4” külső csatlakozással
