Lemezes hőcserélő 20 lemezes 220kW 4x1 1/4” csatlakozású, tartószerkezettel és szigeteléssel Ba-60-20

• Részletek
• Adatok

Részletek

Hőcserélő komplett szett

220kW hőcserélő

20 lemezes rozsdamentes kivitel

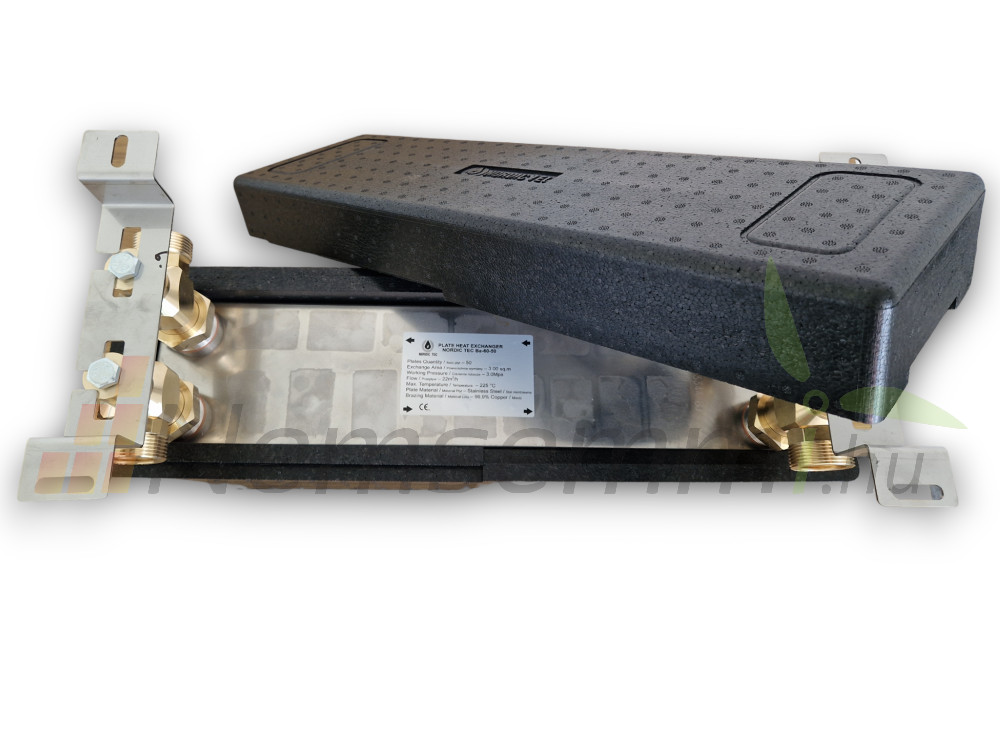

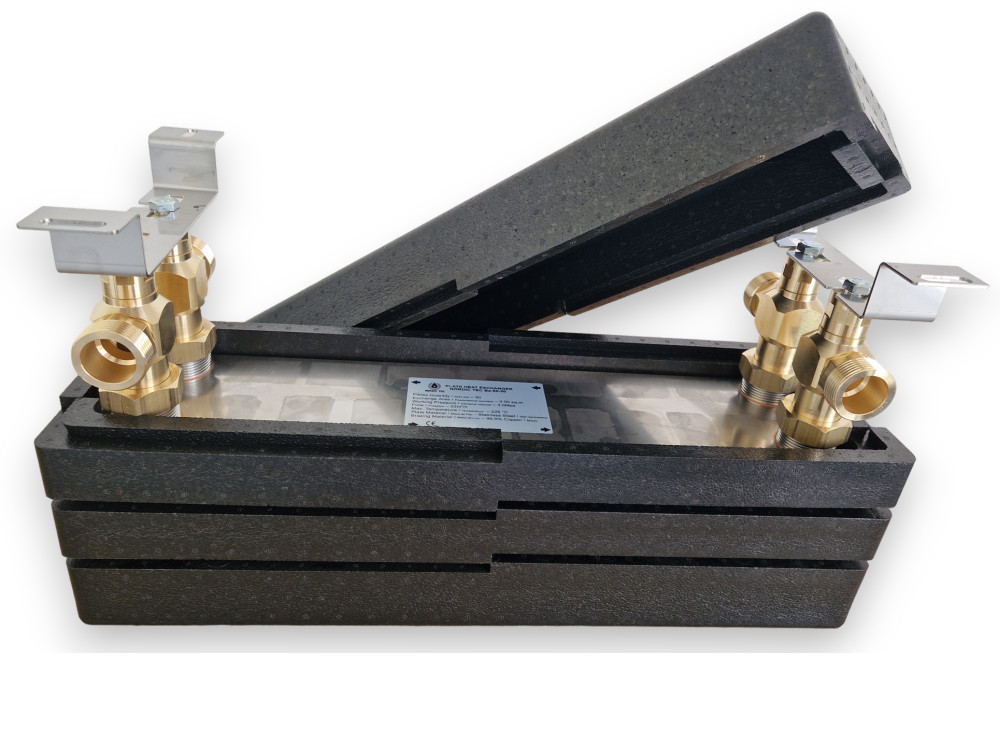

Hőcserélő tartószerkezettel, szigeteléssel együtt.

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljeítménye: 220kW

Névleges teljesítmény: 40-110 kW

Lemezek száma: 20

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 22 m³/h

Hőcserélő felület: 1,200 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 8,5 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagság: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 526 mm

Szélesség (B): 124 mm

Mélység (F): 55 mm

Távolság (C): 478 mm

Távolság (D): 73 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: fekete EPP hab
Anyagvastagsága: 24 mm
Maximális üzemi hőmérséklet: 115°C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Adatok

Vonalkód:

3202312211382

EAN-kód:

5202307130907

MPN-kód:

NS130907

Tömeg:

12 kg/db
