Lemezes hőcserélő 20 lemezes 220kW 4x1 1/4” csatlakozással tartószerkezettel

• Részletek
• Adatok

Részletek

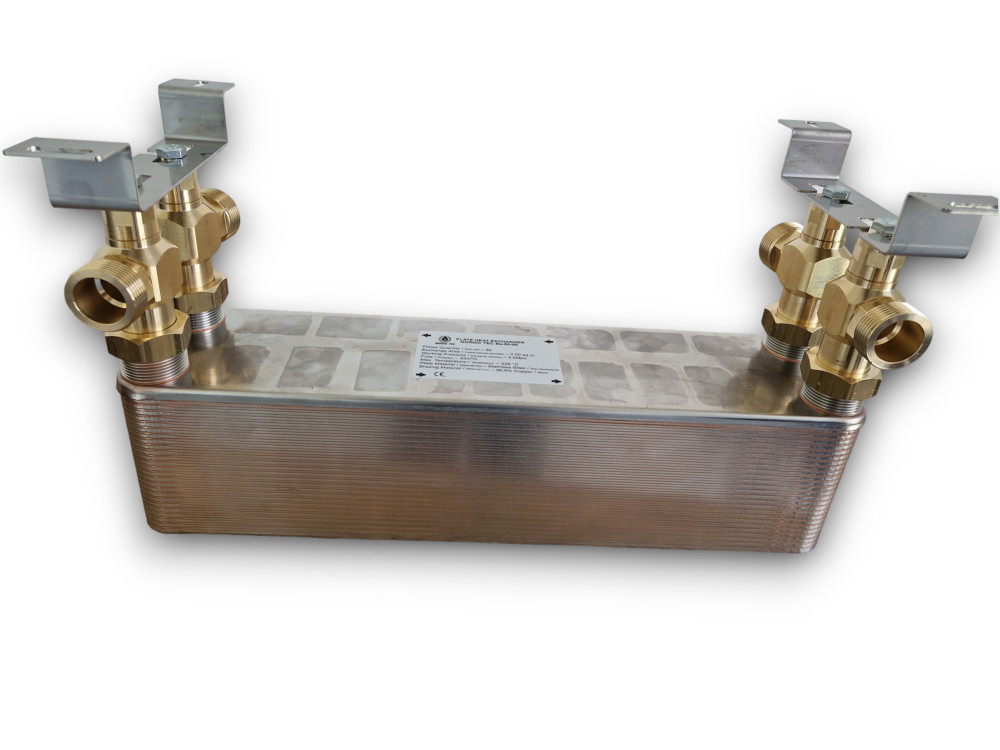

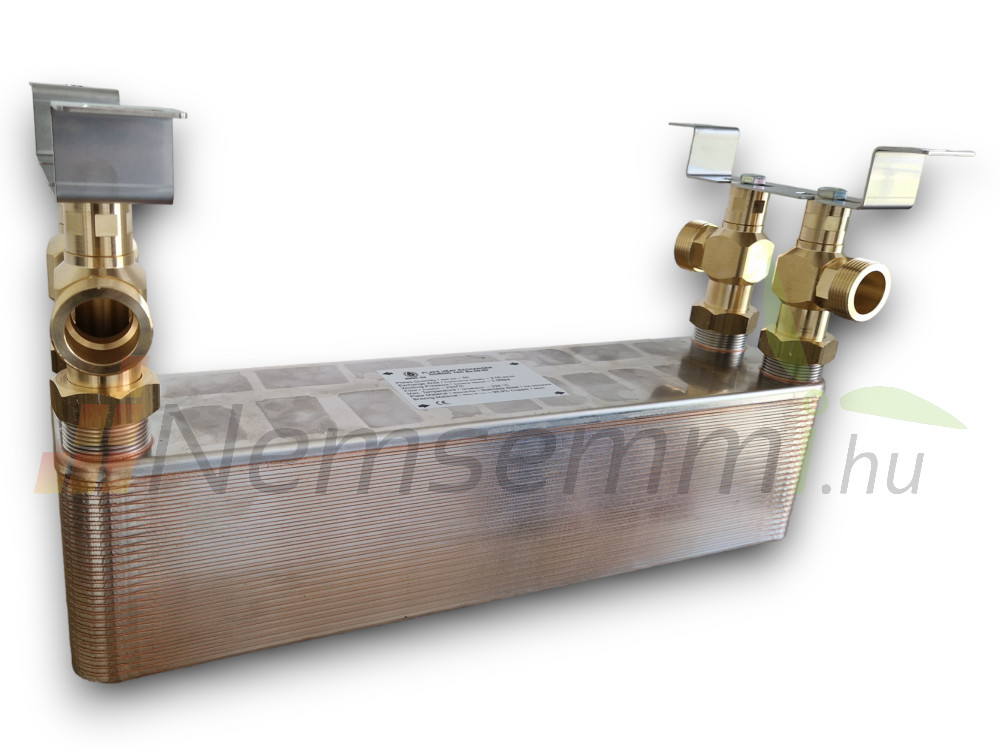

Hőcserélő tartószerkezettel

220kW hőcserélő

20 lemezes rozsdamentes kivitel

Tartószerkezettel együtt. Ha szeretne egy minőségi fűtésrendszert kiépíteni, ahhoz nem csak minőségi alapanyagok kellenek, de igényesen is kell azt megvalósítani. Erre tökéletes megoldás a lemezes hőcserélő fali tartókonzol. Ennek a segítségével nem a vezetékrendszer fogja tartani a hőcserélőjét a falon, vagy a falhoz közel csúnyán.

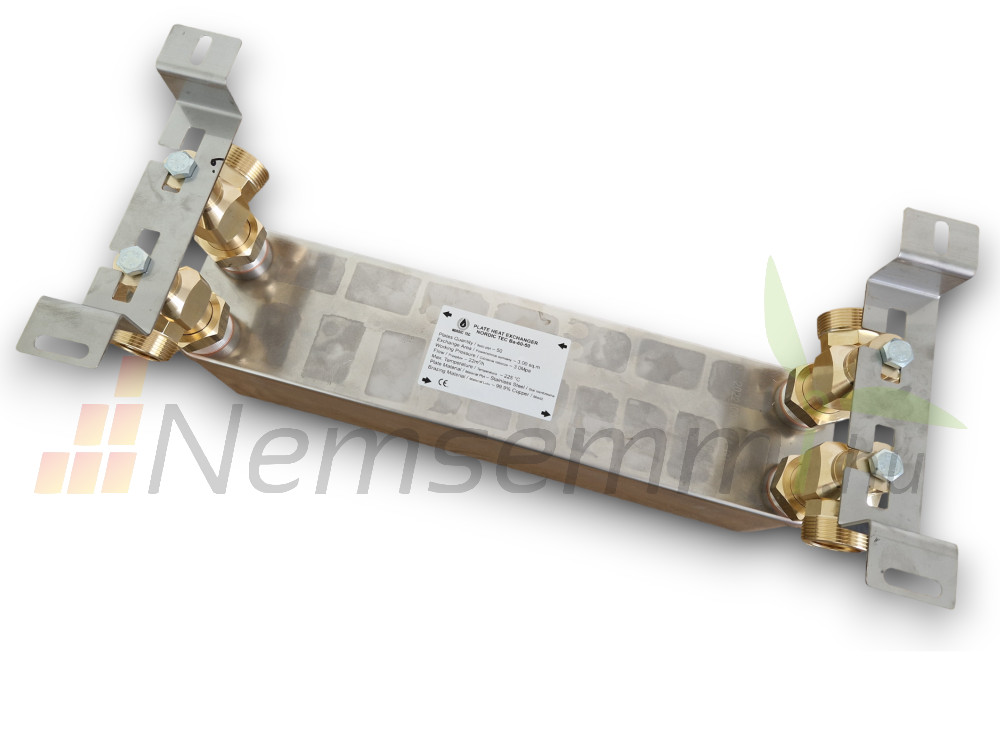

Hőcserélő tartókonzollal

Hőcserélő maximális teljeítménye: 220kW

Névleges teljesítmény: 40-110 kW

Lemezek száma: 20

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 22 m³/h

Hőcserélő felület: 1,200 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 8,5 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagság: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 526 mm

Szélesség (B): 124 mm

Mélység (F): 55 mm

Távolság (C): 478 mm

Távolság (D): 73 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1 1/4"

Csatlakozó anyaga: réz

Adatok

Vonalkód:

3202312211383

EAN-kód:

5202307130803

MPN-kód:

NS130803

Tömeg:

11,5 kg/db
