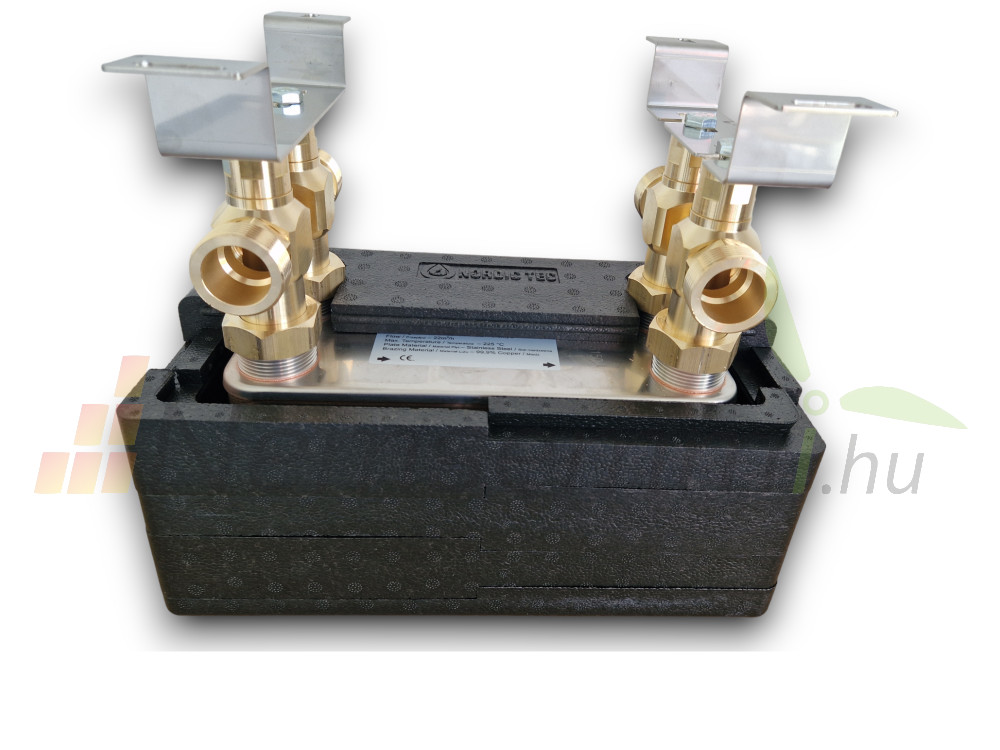

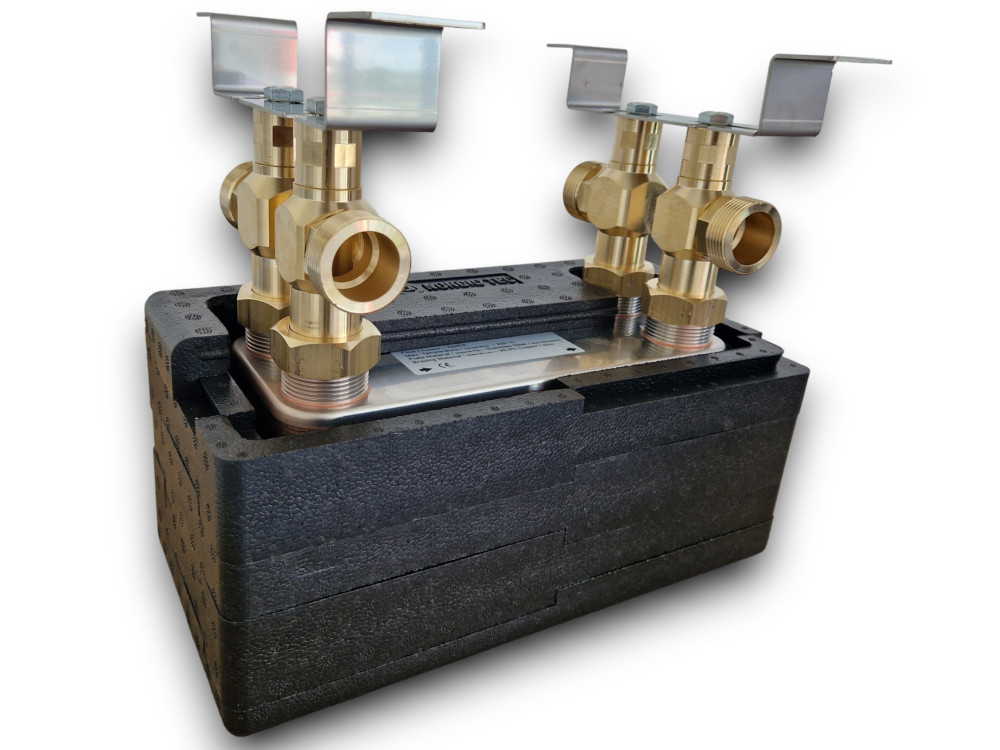

Hőcserélő komplett szett

230kW hőcserélő

40 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljesítménye: 230kW

Névleges teljesítmény: 40-85kW

Lemezek száma: 40

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felőlet: 1,080 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 6700 g

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagsága: 0,4 mm

Forrztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 103 mm

Távolság (C): 234 mm

Távolság (D): 63 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

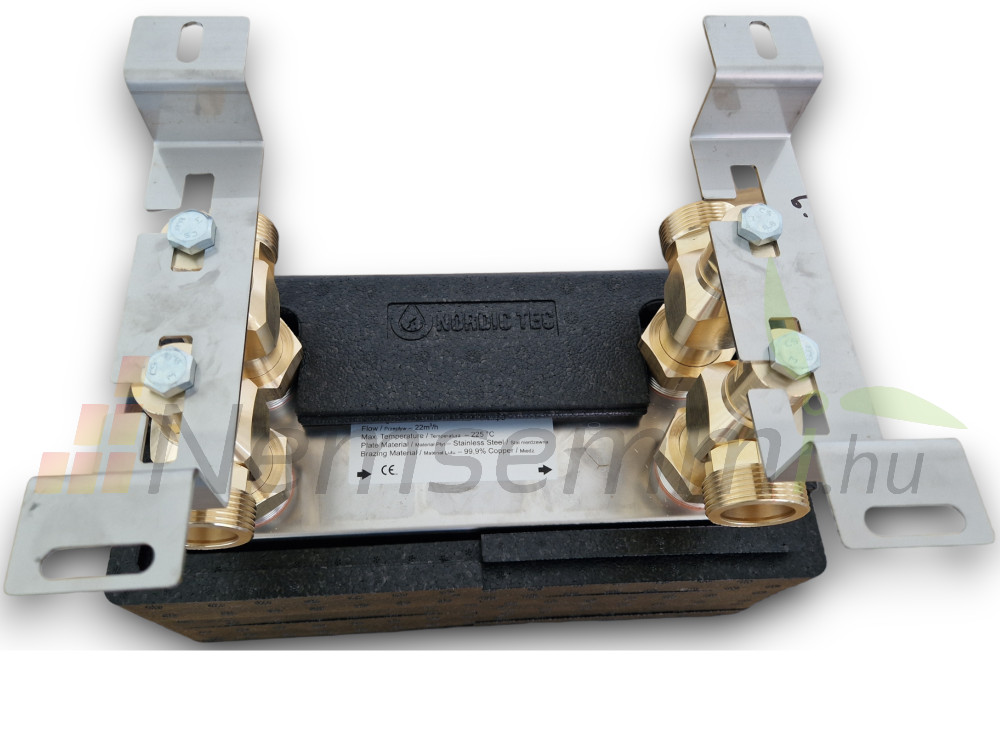

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1 1/4"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180 °C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Lemezes hőcserélő szigeteléssel 40 lemezes 230kW 4x1 1/4” külső csatlakozású, tartószerkezettel és szigeteléssel Ba-27-40
