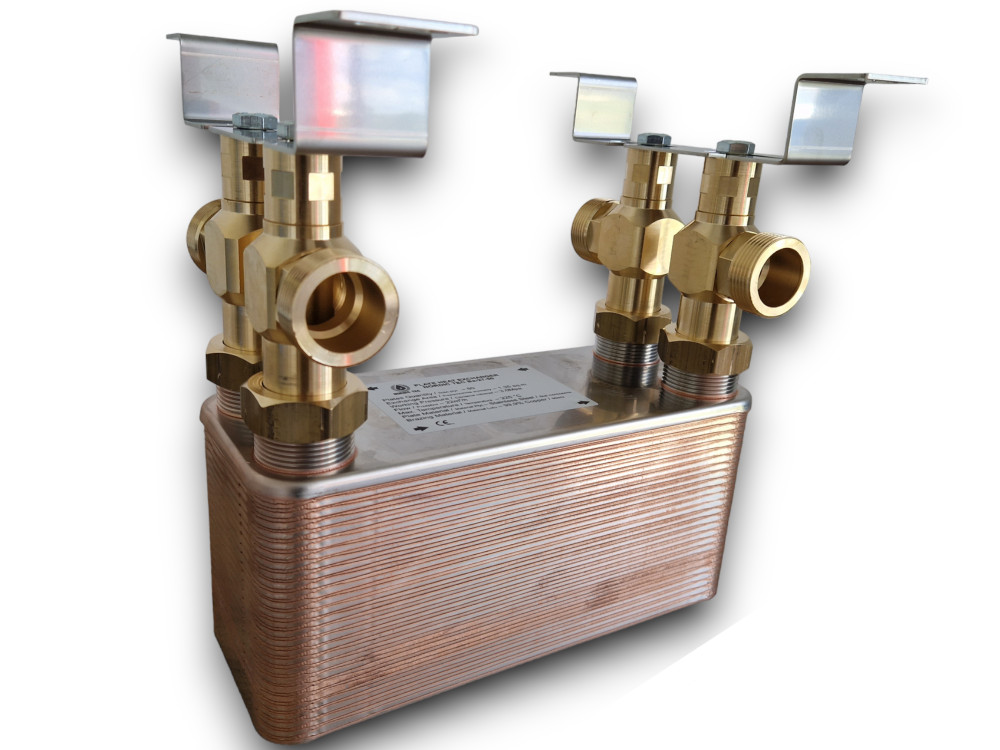

Hőcserélő tartószerkezettel

230kW hőcserélő

40 lemezes rozsdamentes kivitel

Tartószerkezettel együtt. Ha szeretne egy minőségi fűtésrendszert kiépíteni, ahhoz nem csak minőségi alapanyagok kellenek, de igényesen is kell azt megvalósítani. Erre tökéletes megoldás a lemezes hőcserélő fali tartókonzol. Ennek a segítségével nem a vezetékrendszer fogja tartani a hőcserélőjét a falon, vagy a falhoz közel csúnyán.

Hőcserélő tartókonzollal

Hőcserélő maximális teljesítménye: 230kW

Névleges teljesítmény: 40-85kW

Lemezek száma: 40

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felőlet: 1,080 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 6700 g

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagsága: 0,4 mm

Forrztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 103 mm

Távolság (C): 234 mm

Távolság (D): 63 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

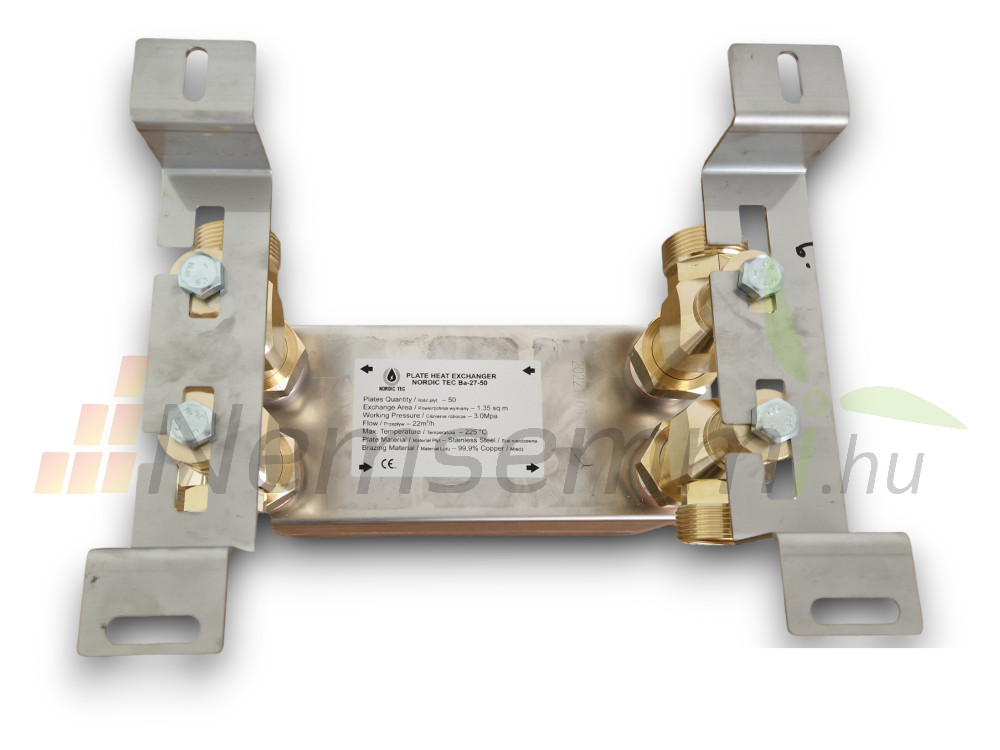

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1 1/4"

Csatlakozó anyaga: réz

Lemezes hőcserélő 40 lemezes 230kW 4x1 1/4” külső csatlakozással tartószerkezettel
