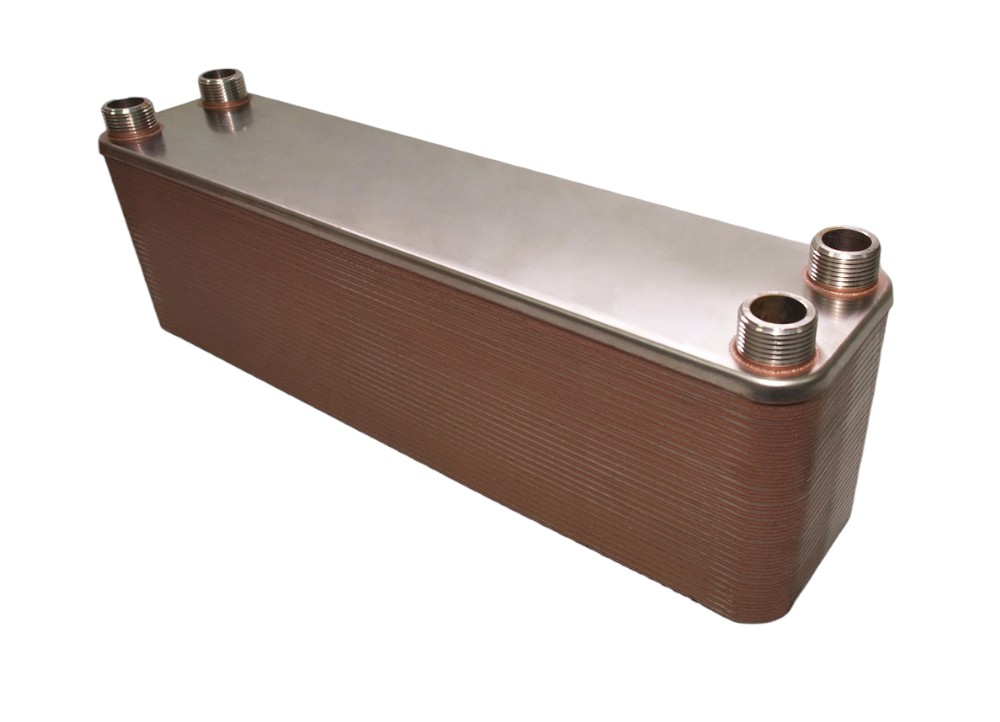

Lemezes hőcserélő 100 lemezes 526 mm hosszú 1100kW 4x1 1/2” külső csatlakozással

Lemezes hőcserélő

1100kW hőcserélő
100 lemezes rozsdamentes kivitel

A Ba-60-100 forrasztott lemezes hőcserélő a Ba-60 sorozat legnagyobb hőcserélője. Az egységet hagyományosan forrasztják, vákuumban keményforrasztják rézforrasztóval. A csatlakozások olyan méretűek, amelyek a teljesítménynek megfelelő áramlásokat tesznek lehetővé, azaz 1 1/2" BSP, klasszikus külső meneten. Ami a központi fűtési rendszereket illeti, ezt a modellt inkább nagyobb központi fűtési rendszerekhez tervezték, kereskedelmi és ipari épületekben. Méretéből adódóan inkább túl nagy az egy családi házakba való beépítéshez. Egy új építésű családi ház paramétereit feltételezve a Ba-60-100 akár 2500-3000 négyzetméternyi területet is fűtene, tehát ez a modell inkább ipari alkalmazásokhoz készült, vagy nagyon igényes, alacsony hőmérsékletű hőforrásokhoz, például rendkívül alacsony, 30-35 °C-os hőmérsékleten működő hőszivattyúkhoz.

A rendelkezésre álló tartozékok közül választható polipropilén hőszigetelés a hőveszteség korlátozására, mivel a hőcserélő, mint meglehetősen nagy egység, jelentős külső falakkal rendelkezik, amelyek hőveszteséget okozhatnak.

Megfelelő lehet SWEP B80  vagy Danfoss B3-052 kiváltására.

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 1100kW
Névleges teljesítmény: 200-390kW
Lemezek száma: 100
Csatlakozás: 4x 1½” külső menet
Névleges áramlás: 22 m³/h
Hőcserélő felőlet: 6,00 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 26,5 kg
Lemez anyaga: rozsdamentes acél 304 és 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 526 mm
Szélesség (B): 124 mm
Mélység (F): 250 mm
Távolság (C): 478 mm
Távolság (D): 73 mm

Működési tippek:
⋅Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn
