Napkollektor alkatrész: Heat-pipe rendszerű vákuumcső porvédő tömítés a vákuumcső gyűjtőhöz

Vákuumcsöves napkollektor alkatrész

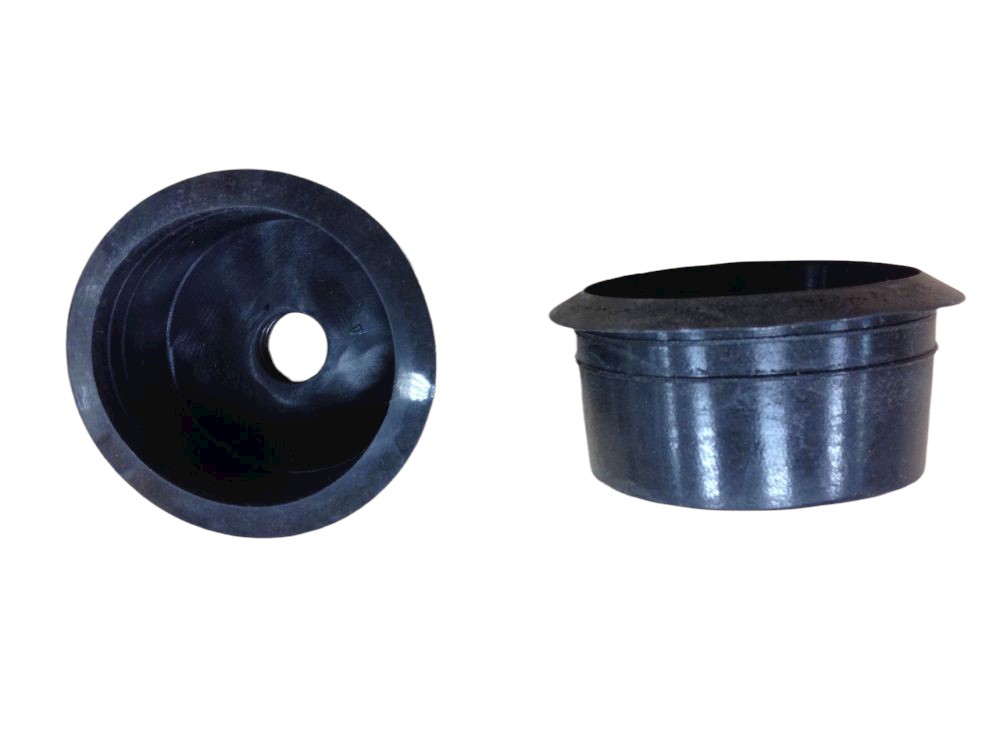

Vákuumcső porvédő tömítés a vákuumcső és a gyűjtőfej ( manifold ) illesztésénél, továbbá nyomásálló tartályos kollektorokhoz.

A vákuumcsöves napkollektoroknak az egyik fontos alkatrésze a porvédő gumitömítés, amely a vákuumcsövek és a keret között helyezkedik el. A porvédő gumitömítés feladata, hogy megakadályozza a por, a szennyeződés és a nedvesség bejutását a vákuumcsövek és az összekötő elemek közé.

A porvédő gumitömítést helyes elhelyezése a vákuumcsöves napkollektor egyes elemei között:

Vákuumcsövek: A napkollektor fő részét képezik, ezekben zajlik az energiaabszorpció. A vákuumcsövek több rétegből állnak, és középen helyezkedik el a hőcső, amely az abszorbeált hőt továbbítja. A vákuumcsövek körül kívül-belül körben szilárd üvegből vagy üvegszálas anyagból készültek, és két vége lezárt.

Porvédő gumitömítés: Ez egy speciális gumigyűrű, amely az egyik vákuumcső alján található zárókupak és a csövet befogadó keret között helyezkedik el. A gumitömítésnek rugalmasnak, ellenállónak és pormentesnek kell lennie, hogy hatékonyan megvédje a vákuumcsövet a szennyeződéstől és a környezeti hatásoktól.

Keret: A keret a napkollektor alapvető tartóeleme. Az alumíniumból vagy más ellenálló anyagból készült keret fogja össze a vákuumcsöveket és az összekötő elemeket. A keretben található nyílásokba illeszkedik a porvédő gumitömítés.

Tömítés

A hozzávaló vákuumcső külső átmérő: 58 mm
Heat pipe réz betétet tud belehelyezni, aminek a fejátmérője 14 mm

A porvédő gumitömítés elhelyezése:

1. Tisztítsd meg a keret és a vákuumcsövek illeszkedési felületeit, hogy biztosítsd a tökéletesen pormentes és szennyeződésmentes kapcsolatot.
2. Helyezd be a porvédő gumitömítést a keret lyukába úgy, hogy egyenletesen és feszesen illeszkedjen.
3. A vákuumcső alját borítsd be egy vékony réteg szilikongéllel vagy más megfelelő tömítőanyaggal, majd óvatosan illeszd be a gumitömítésbe a vákuumcső alsó végét.
4. Nyomd a vákuumcsövet lefelé, hogy a gumitömítés jól illeszkedjen a vákuumcső és a keret között.
5. Győződj meg róla, hogy a vákuumcső felső része is megfelelően illeszkedik a keretben lévő tömítéshez, és szükség szerint finomhangold a pozíciót.
6. A vákuumcsövet és a porvédő gumitömítést ellenőrizd, hogy biztosítsd a tökéletes záródást és védelmet a szennyeződések ellen.

Fontos, hogy a porvédő gumitömítést rendszeresen ellenőrizd és tartsd karban, mivel a hatékonysága a jó állapotától függ. Ha bármilyen sérülést vagy elhasználódást észlelsz, cseréld ki az időben, hogy megőrizd a napkollektor hatékonyságát és élettartamát.
