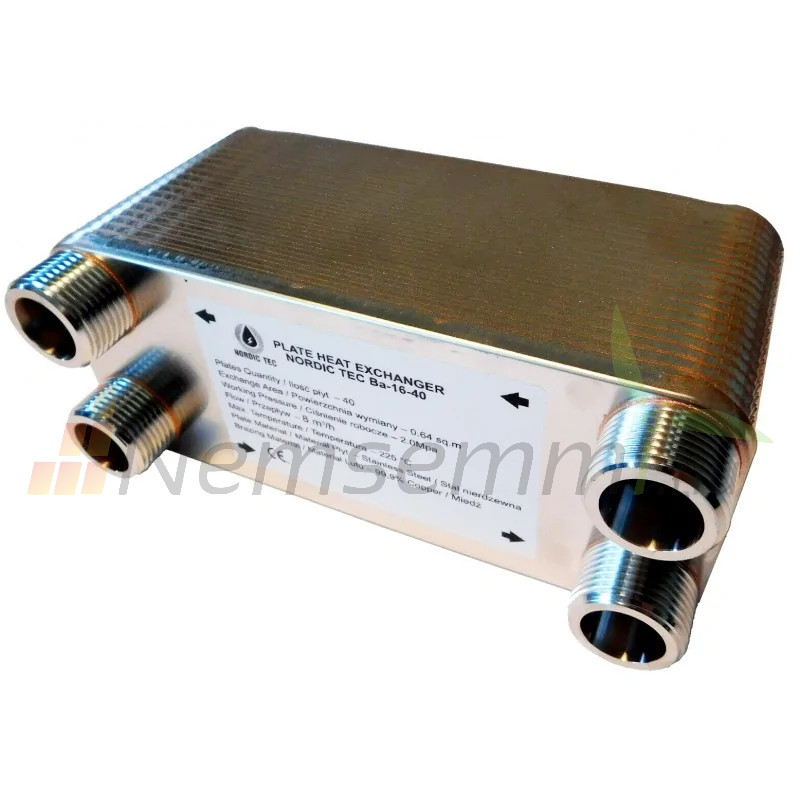

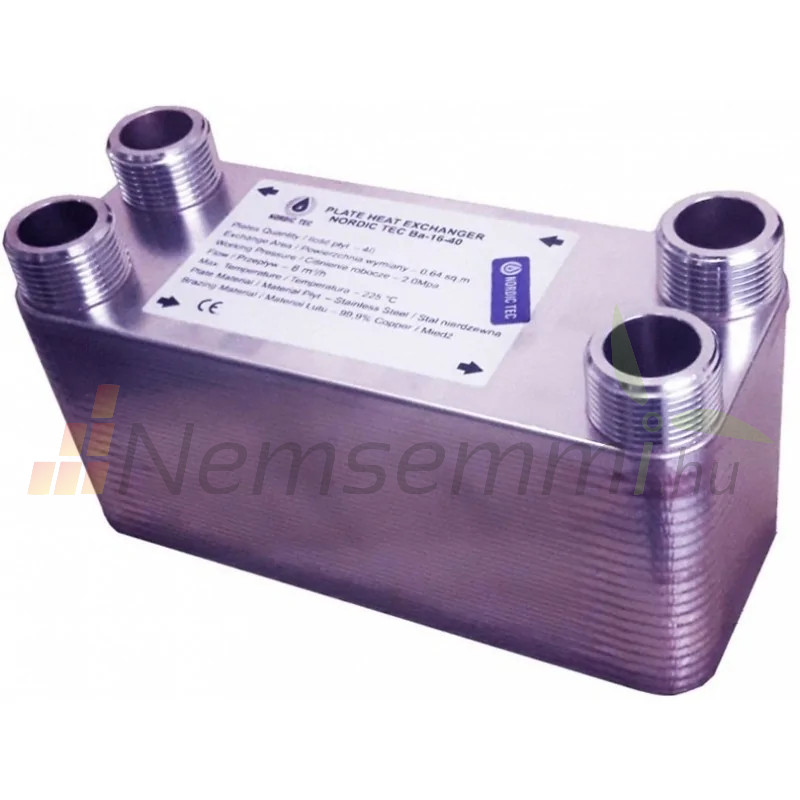

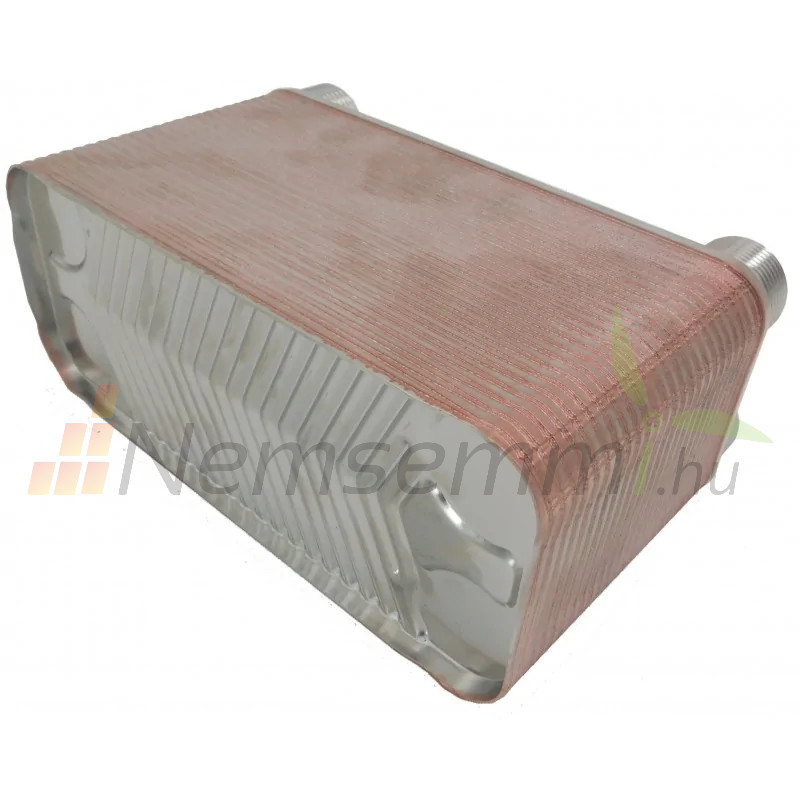

Lemezes hőcserélő rövid, zömök 40 lemezes 150kW 4x1” külső csatlakozással

Lemezes hőcserélő

150kW hőcserélő
40 lemezes rozsdamentes kivitel

A Ba-16-40 lemezes hőcserélő súlya körülbelül 2,8 kg, de ha a kazánházunkba tervezzük beszerelni, akkor ne feledjük, hogy vízzel lesz feltöltve. Ez azt jelenti, hogy elérheti a kb. 4 kg-os súlyt.
A Ba-16-40 hőcserélő 8 m³/h maximális áramlási sebességet tud kezelni, de valójában a tervezéskor, hogy ne terheljük túl a keringetőszivattyúinkat, a maximális kapacitás < 75%-ának megfelelő áramlási sebességgel kell dolgoznunk. Ezen érték felett a nyomásellenállás jelentősen megnő.
A lemezes hőcserélő szervizelésére vonatkozó ajánlások tulajdonképpen minden márka vagy gyártó esetében eléggé hasonlóak és többé-kevésbé rendszeres tisztításra korlátozódnak, ami sokkal hosszabbá teheti a készülék élettartamát. A hőcserélőt legalább évente egyszer ajánlott tisztítani az optimális élettartam biztosítása érdekében. Ez a készülék egyetlen karbantartása, valamint az esetleges kopás jeleinek ellenőrzése.

Megfelelő lehet Danfoss B3-018 kiváltására.

Hőcserélő

Hőcserélő maximális teljesítménye: 150kW
Névleges teljesítmény: 30-50kW
Lemezek száma: 40
Csatlakozás: 4x 1” külső menet
Névleges áramlás: 8 m³/h
Hőcserélő felület: 0,640 m²
Üzemi nyomás: 20 bar
Próba nyomás: 40 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 2800 g
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

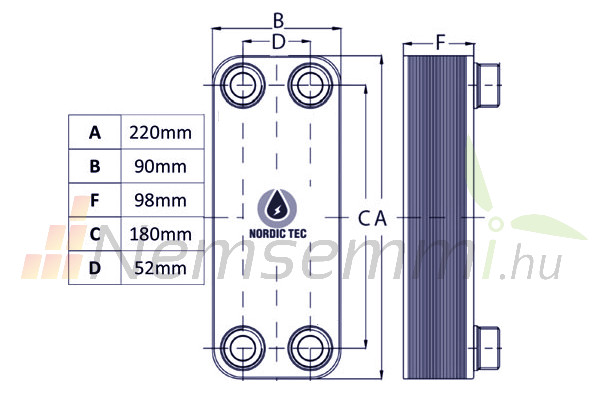

MÉRETEK:

Hosszúság (A): 220 mm
Szélesség (B): 90 mm
Mélység (F): 98 mm
Távolság (C): 180 mm
Távolság (D): 52 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn
