Lemezes hőcserélő 80 lemez 450kW 1" külső csatlakozással tartószerkezettel

• Részletek
• Adatok

Részletek

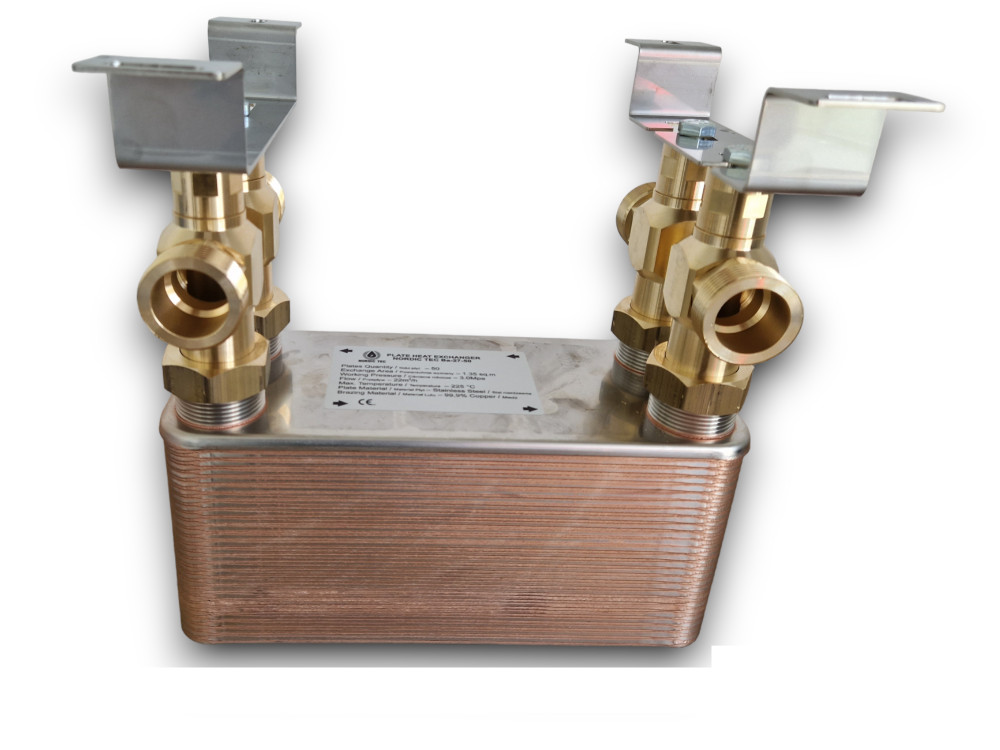

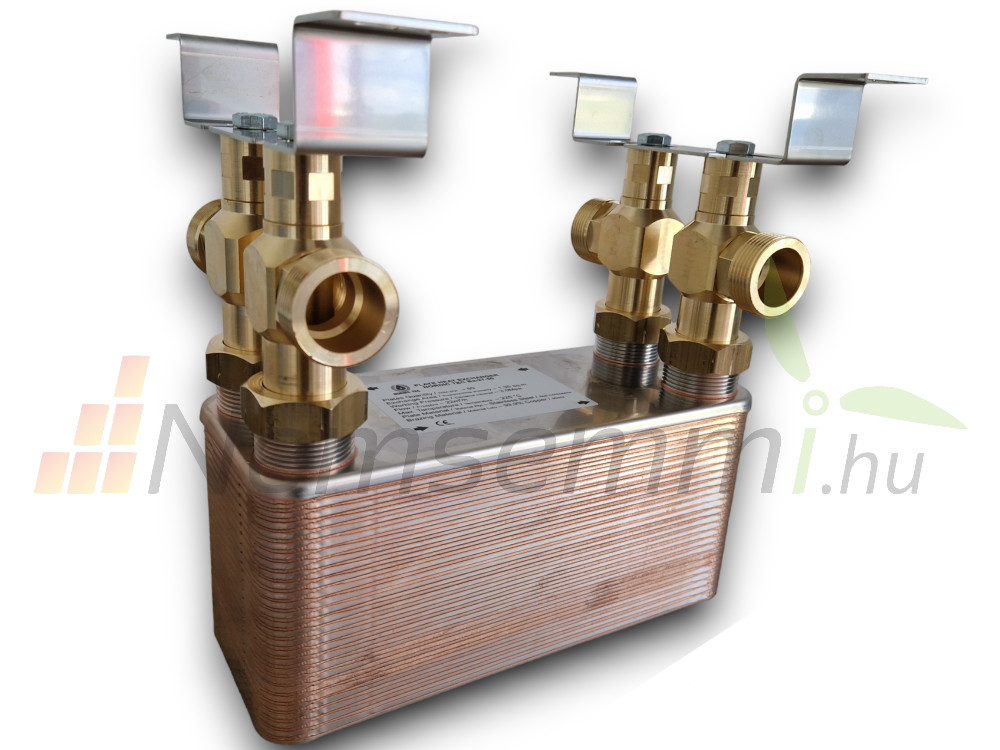

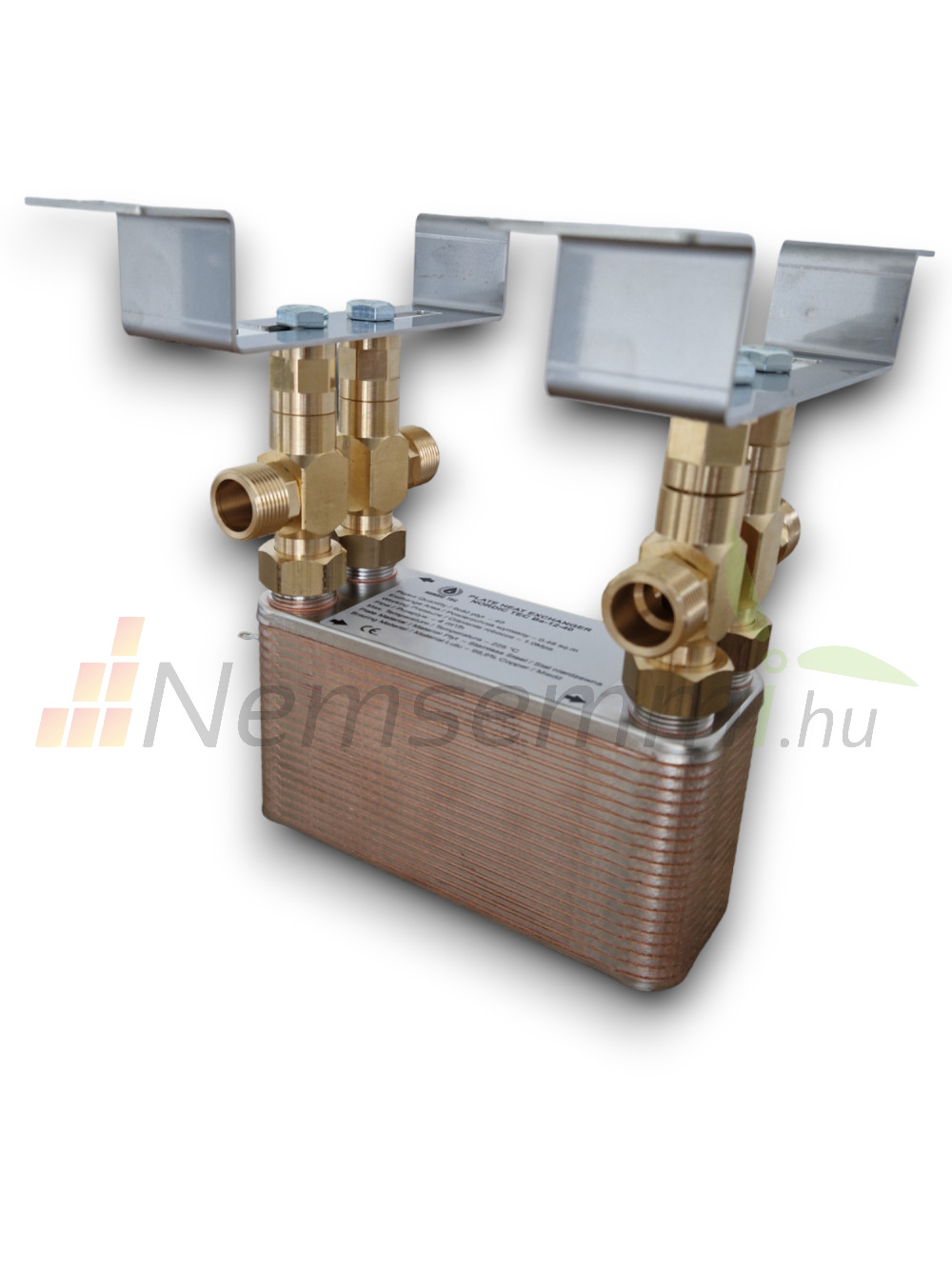

Hőcserélő tartószerkezettel

450kW hőcserélő

80 lemezes rozsdamentes kivitel

Tartószerkezettel együtt. Ha szeretne egy minőségi fűtésrendszert kiépíteni, ahhoz nem csak minőségi alapanyagok kellenek, de igényesen is kell azt megvalósítani. Erre tökéletes megoldás a lemezes hőcserélő fali tartókonzol. Ennek a segítségével nem a vezetékrendszer fogja tartani a hőcserélőjét a falon, vagy a falhoz közel csúnyán.

 Figyeljen a kompatibilitásra, ami nem csupán a hőcserélő csatlakozó átmérőjétől függ (1"), a csonkok távolsága is korlátozott, részletes leírást lentebb talál.

Hőcserélő tartókonzollal

Hőcserélő maximális teljesítménye: 450kW

Névleges teljesítmény: 80-170kW

Lemezek száma: 80

Csatlakozás: 4x1” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felőlet: 2,560 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225 °C

Súly: 11,8 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 201 mm

Távolság (C): 243 mm

Távolság (D): 72 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

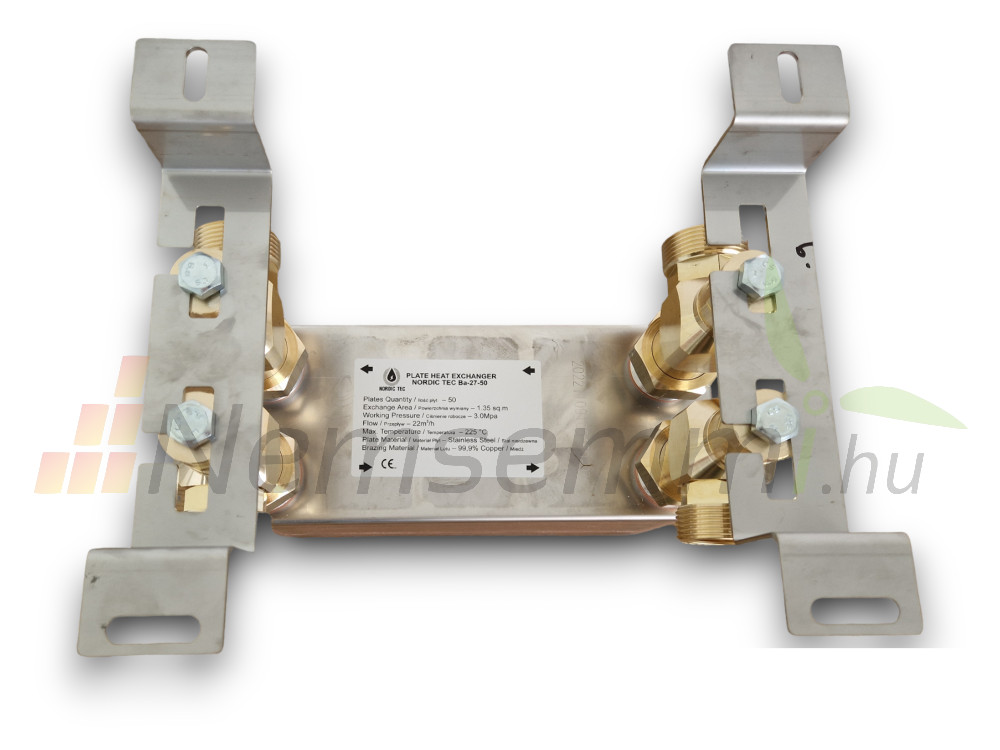

Hőcserélő tartókonzol

Csatlakozó mérete: 1"

Csatlakozó anyaga: réz

Adatok

Vonalkód:

3202312211430

EAN-kód:

5202307121043

MPN-kód:

NS121043

Tömeg:

15 kg/db
