Lemezes hőcserélő 70 lemezes 385kW 1" külső csatlakozású, tartószerkezettel és szigeteléssel Ba-32-70

• Részletek
• Adatok

Részletek

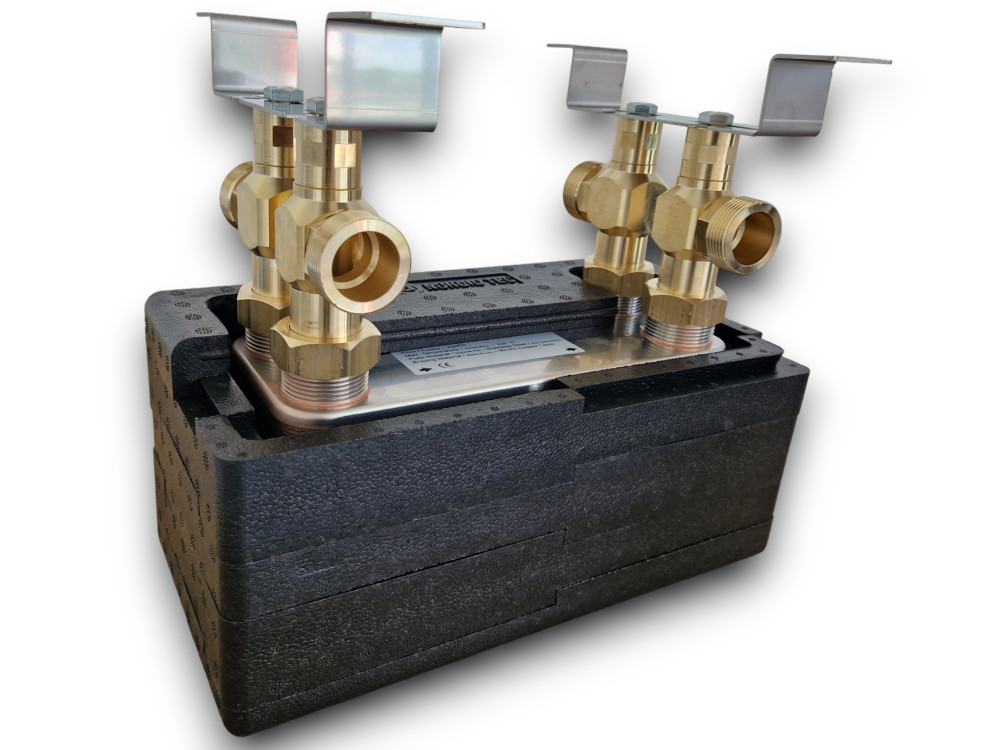

Hőcserélő komplett szett

385kW hőcserélő

70 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljesítménye: 385kW

Névleges teljesítmény: 70-150kW

Lemezek száma: 70

Csatlakozás: 4x1” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felület: 2,24 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 10,5 kg

Lemez anyaga: rozsdamentes acél 304 és 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 175 mm

Távolság (C): 243 mm

Távolság (D): 72 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

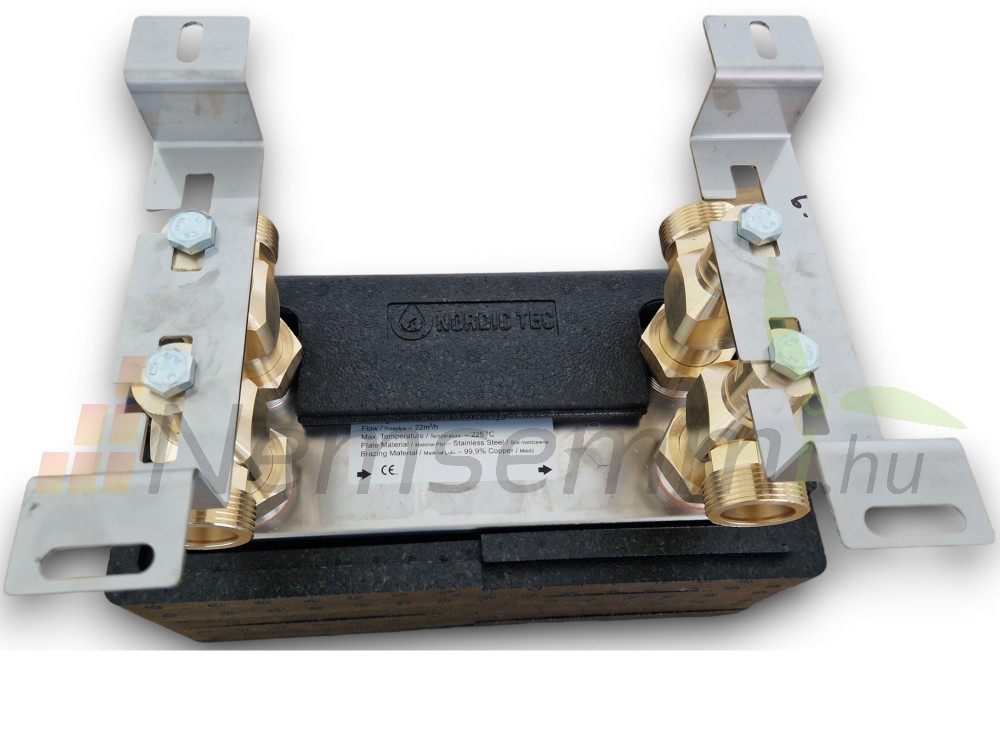

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: polipropilén hab
Anyagvastagsága: 22-24 mm
Maximális üzemi hőmérséklet: 115°C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Adatok

Vonalkód:

3202312211426

EAN-kód:

5202307121233

MPN-kód:

NS121233

Tömeg:

16 kg/db
