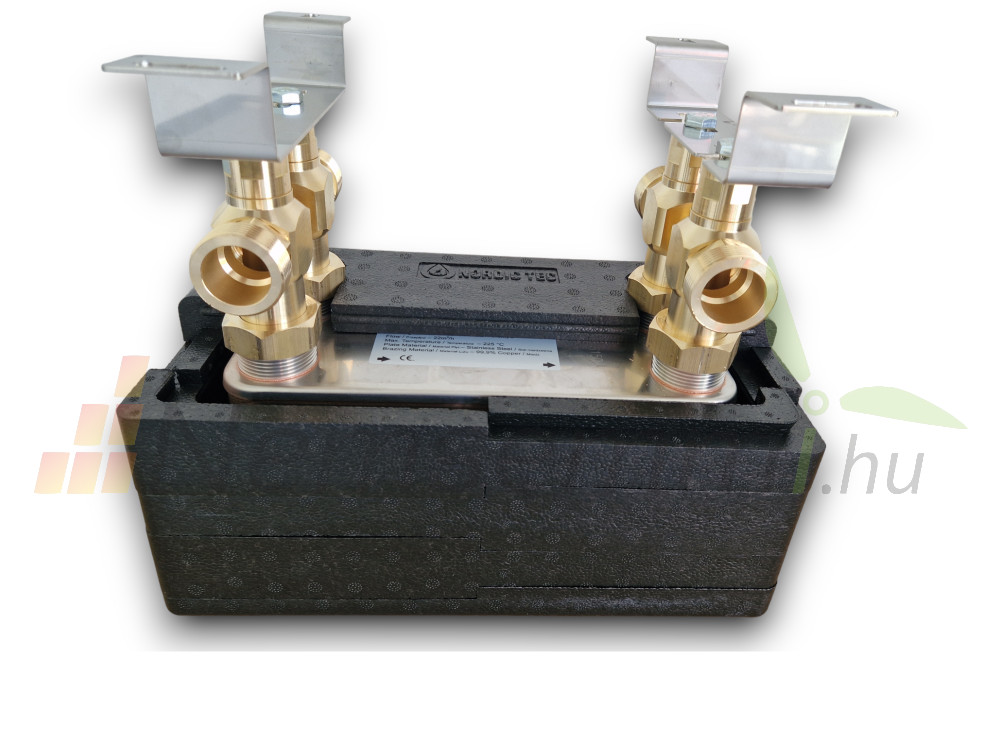

Hőcserélő komplett szett

285kW hőcserélő

50 lemezes rozsdamentes kivitel

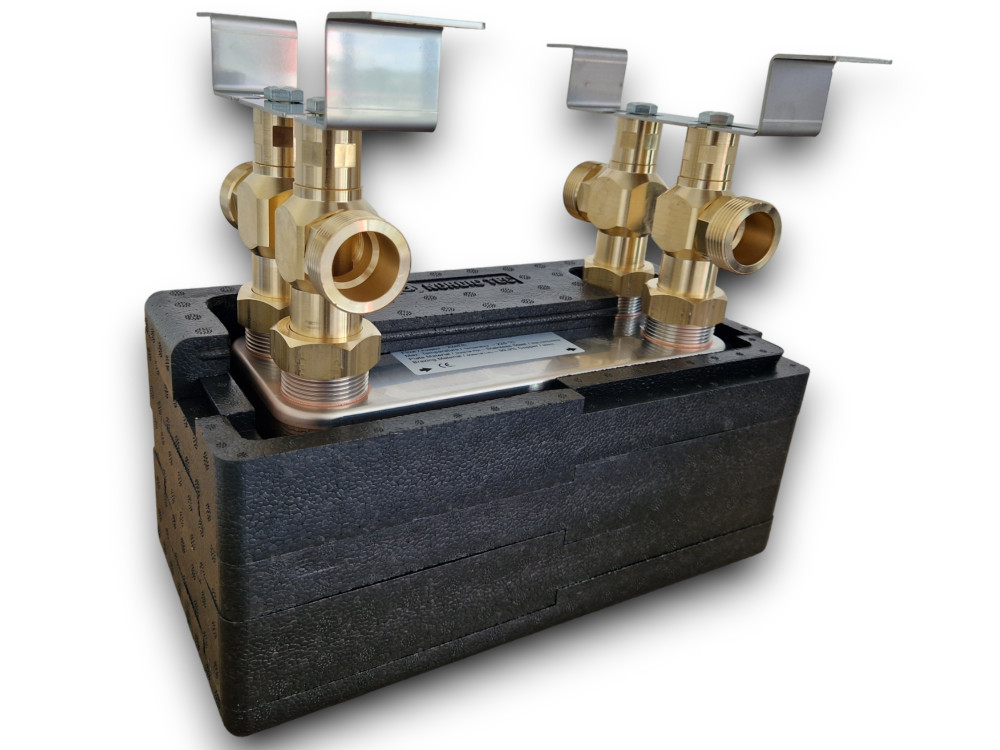

Hőcserélő tartószerkezettel, szigeteléssel együtt.

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljesítménye: 285kW

Névleges teljesítmény: 50-110kW

Lemezek száma: 50

Csatlakozás: 4x1” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felőlet: 1,600 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 7,7 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu

MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 127 mm

Távolság (C): 243 mm

Távolság (D): 72 mm

Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

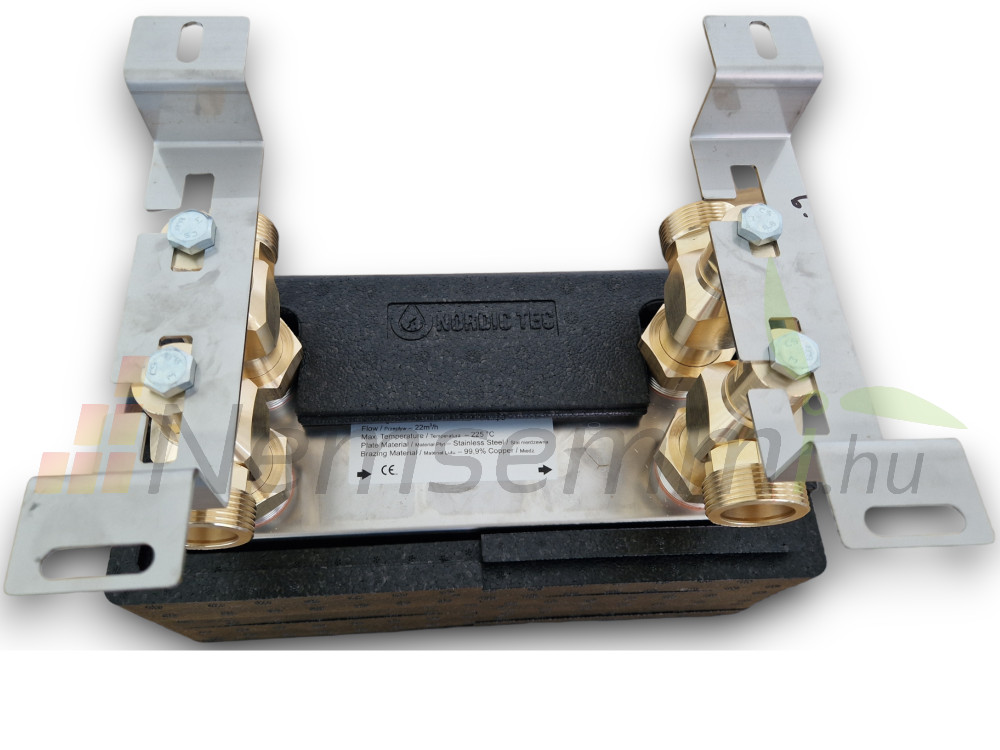

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: polipropilén hab
Anyagvastagsága: 22-24 mm
Maximális üzemi hőmérséklet: 115°C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Lemezes hőcserélő 50 lemezes 285kW 1" külső csatlakozású, tartószerkezettel és szigeteléssel Ba-32-50
