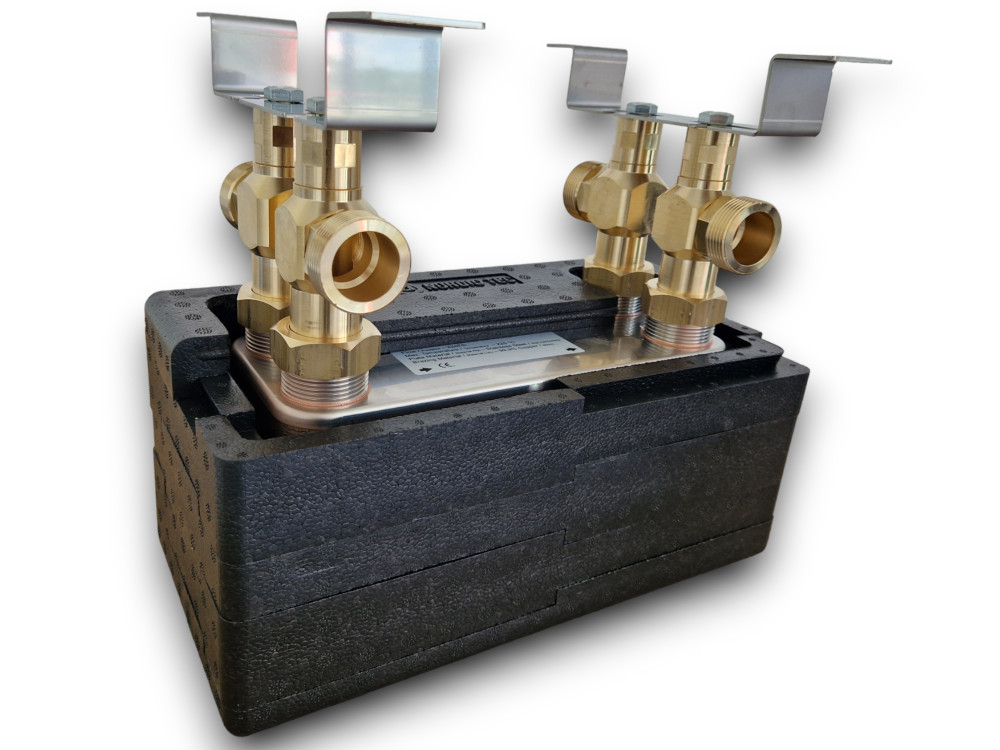

Lemezes hőcserélő szigeteléssel 30 lemezes 175kW 4x1 1/4” külső csatlakozású, tartószerkezettel és szigeteléssel Ba-27-30

• Részletek
• Adatok

Részletek

Hőcserélő komplett szett

175kW hőcserélő

30 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

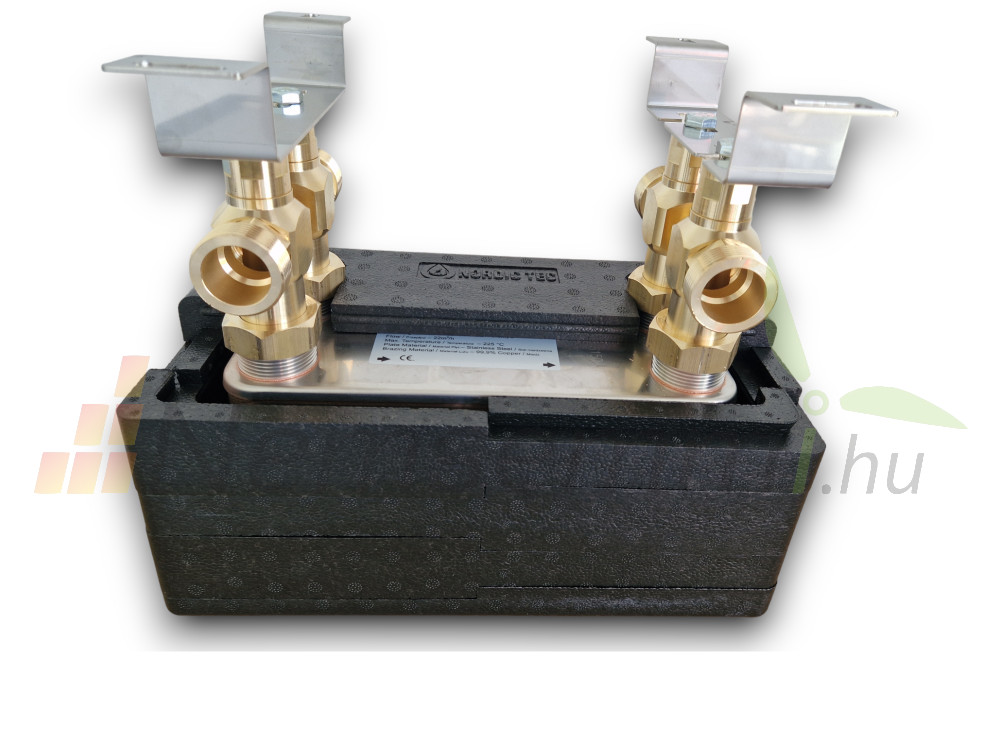

Hőcserélő tartóval és szigeteléssel

Maximális teljesítménye: 175kW

Névleges teljesítmény: 30-65kW

Lemezek száma: 30

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felület: 0,810 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 5000 g

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 80 mm

Távolság (C): 234 mm

Távolság (D): 63 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

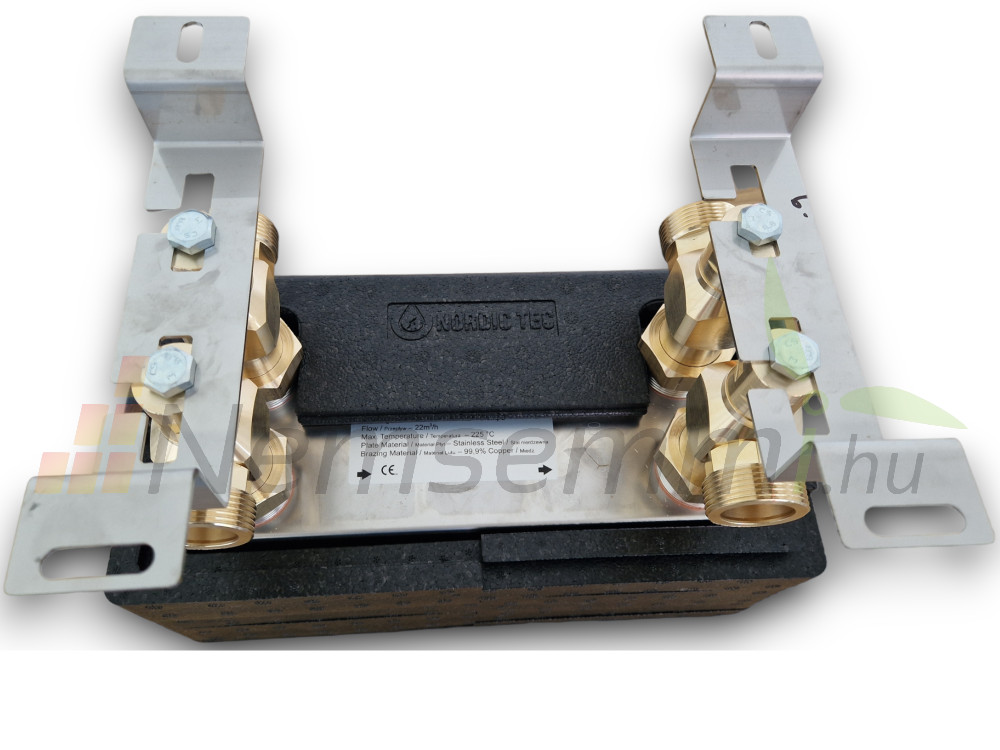

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1 1/4"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180 °C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Adatok

Vonalkód:

3202312211456

EAN-kód:

5202307120744

MPN-kód:

NS120744

Tömeg:

9 kg/db
