Lemezes hőcserélő szigeteléssel 20 lemezes 125kW 4x1 1/4” külső csatlakozású, tartószerkezettel és szigeteléssel Ba-27-20

• Részletek
• Adatok

Részletek

Hőcserélő komplett szett

125kW hőcserélő

20 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

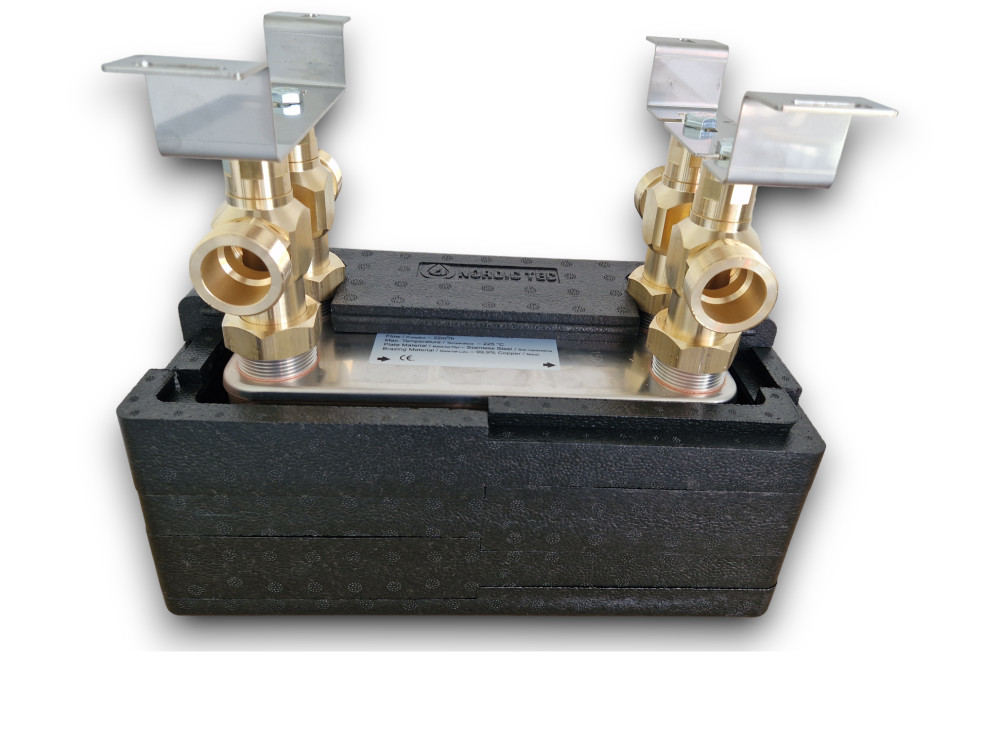

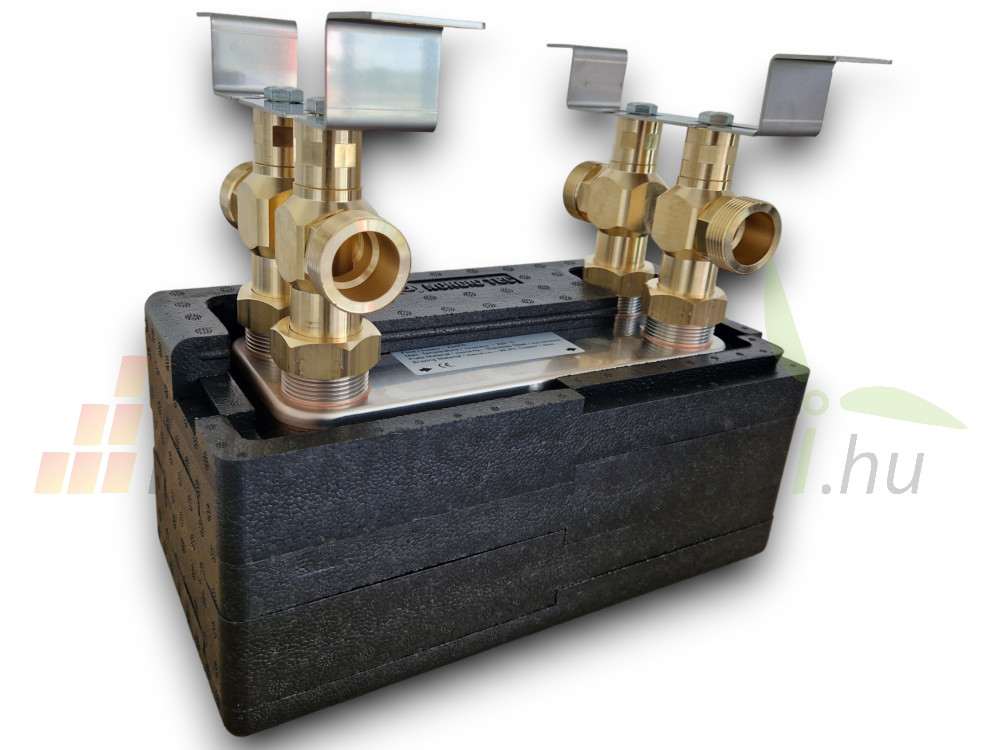

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljesítménye: 125kW

Névleges teljesítmény: 15-40 kW

Lemezek száma: 20

Csatlakozás: 4x 1 1/4” külső menet

Névleges áramlás: 12 m³/h

Hőcserélő felület: 0,540 m²

Üzemi nyomás: 30 bar

Próba nyomás: 45-60 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +224°C

Súly: 4,3 kg

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagság: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 286 mm

Szélesség (B): 116 mm

Mélység (F): 55 mm

Távolság (C): 234 mm

Távolság (D): 63 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 4x1 1/4"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180 °C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Adatok

Vonalkód:

3202312211447

EAN-kód:

5202307120734

MPN-kód:

NS120734

Tömeg:

8,5 kg/db
