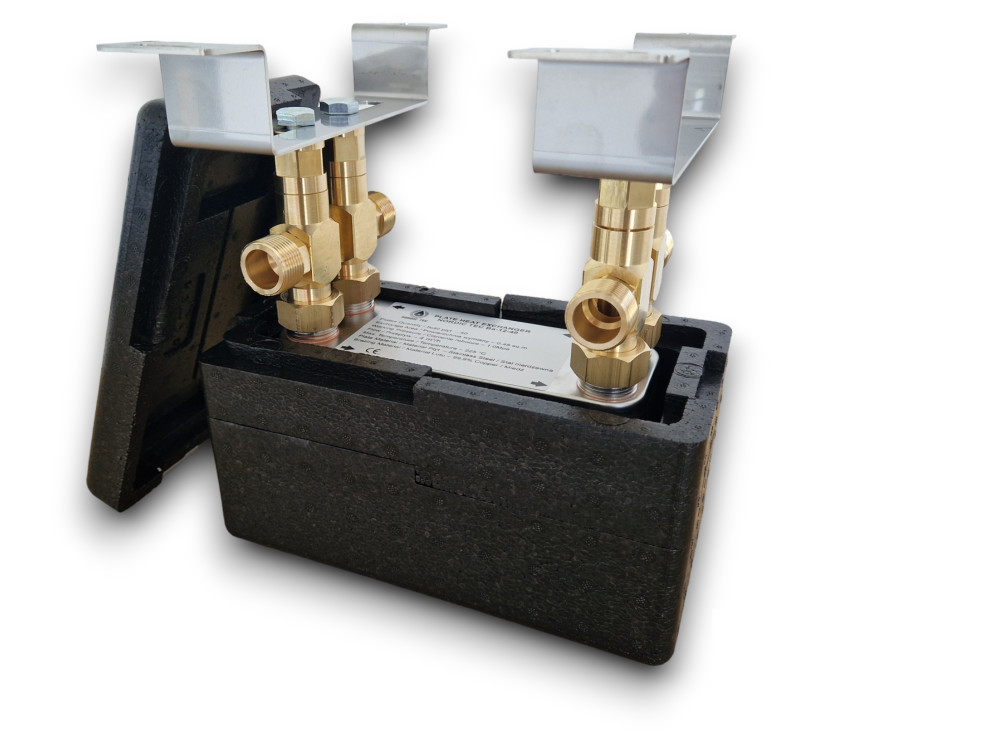

Lemezes hőcserélő szigeteléssel 34 lemez 135kW 1" külső csatlakozással, tartószerkezettel és szigeteléssel Ba-16-34

• Részletek
• Adatok

Részletek

Hőcserélő komplett szett

135kW hőcserélő

34 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljesítménye: 135kW

Névleges teljesítmény: 25-45kW

Lemezek száma: 34

Csatlakozás: 4x1" külső menet

Névleges áramlás: 8 m³/h

Hőcserélő felület: 0,544 m²

Üzemi nyomás: 20 bar

Próba nyomás: 45 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 2400 g

Lemez anyaga: rozsdamentes acél 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 220 mm

Szélesség (B): 90 mm

Mélység (F): 85 mm

Távolság (C): 180 mm

Távolság (D): 52 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 1"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180 °C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Adatok

Vonalkód:

3202312211460

EAN-kód:

5202307101136

MPN-kód:

NS101136

Tömeg:

4,8 kg/db
