Lemezes hőcserélő 26 lemez 105kW 1" külső csatlakozással tartószerkezettel

• Részletek
• Adatok

Részletek

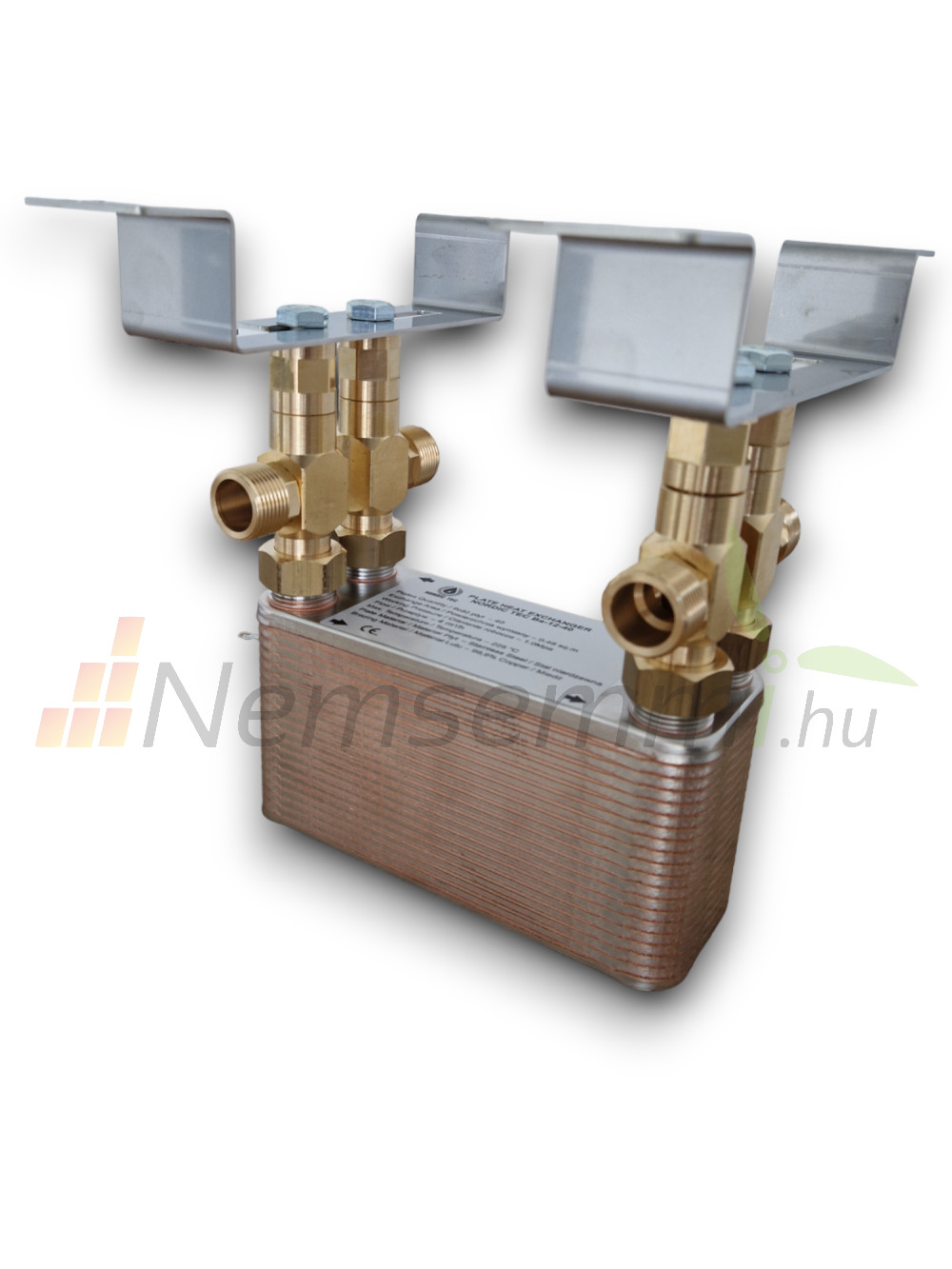

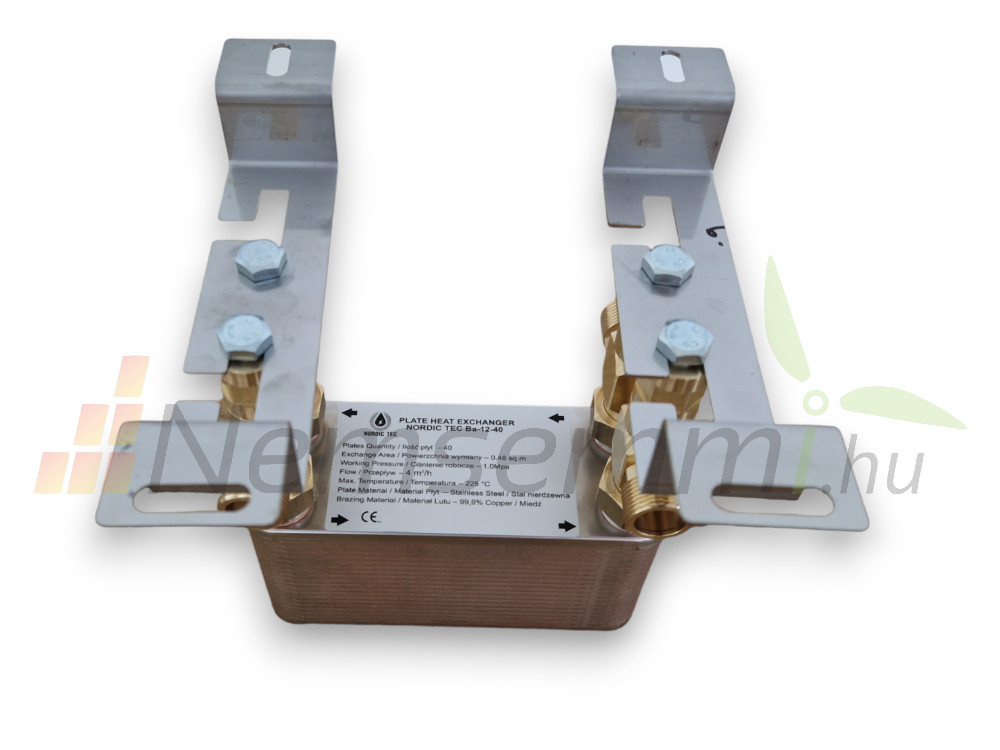

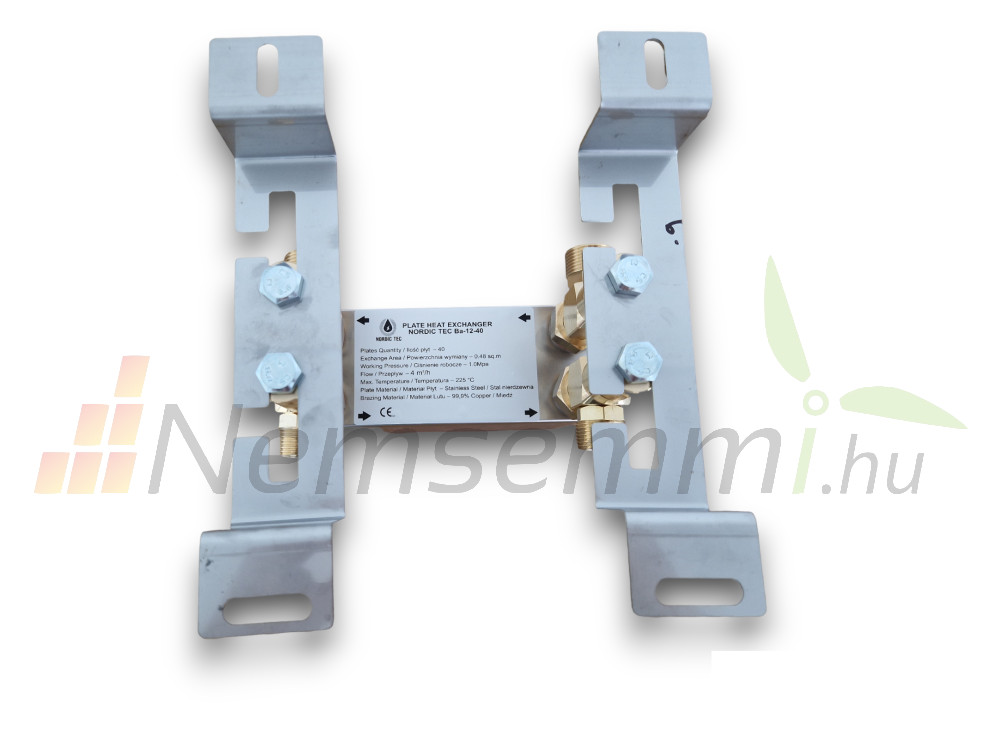

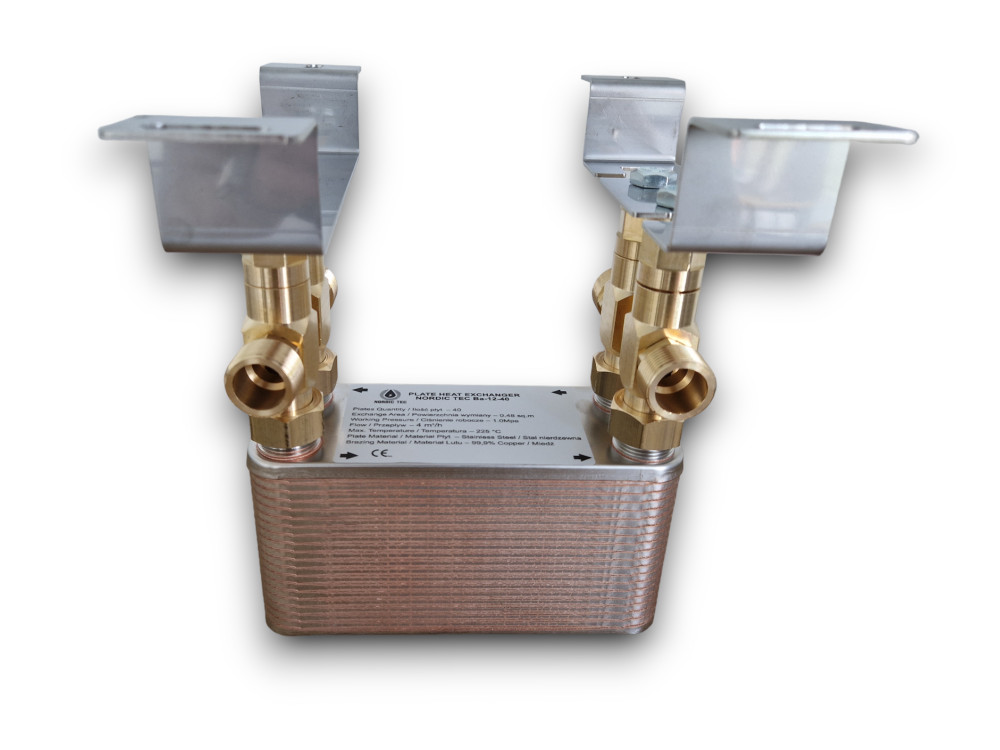

Hőcserélő tartószerkezettel

105kW hőcserélő

26 lemezes rozsdamentes kivitel

Tartószerkezettel együtt. Ha szeretne egy minőségi fűtésrendszert kiépíteni, ahhoz nem csak minőségi alapanyagok kellenek, de igényesen is kell azt megvalósítani. Erre tökéletes megoldás a lemezes hőcserélő fali tartókonzol. Ennek a segítségével nem a vezetékrendszer fogja tartani a hőcserélőjét a falon, vagy a falhoz közel csúnyán.

 Figyeljen a kompatibilitásra, ami nem csupán a hőcserélő csatlakozó átmérőjétől függ (1"), a csonkok távolsága is korlátozott, részletes leírást lentebb talál.

Hőcserélő tartókonzollal

Hőcserélő maximális teljesítménye: 105kW

Névleges teljesítmény: 18-35kW

Lemezek száma: 26

Csatlakozás: 4x1" külső menet

Névleges áramlás: 8 m³/h

Hőcserélő felület: 0,416 m²

Üzemi nyomás: 20 bar

Próba nyomás: 45 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 2100g

Lemez anyaga: rozsdamentes acél 316

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 220 mm

Szélesség (B): 90 mm

Mélység (F): 65 mm

Távolság (C): 180 mm

Távolság (D): 52 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 1"

Csatlakozó anyaga: réz

Adatok

Vonalkód:

3202312211386

EAN-kód:

5202307101044

MPN-kód:

NS101044

Tömeg:

4,2 kg/db
