Lemezes hőcserélő 24 lemez 100kW 1" külső csatlakozással tartószerkezettel

• Részletek
• Adatok

Részletek

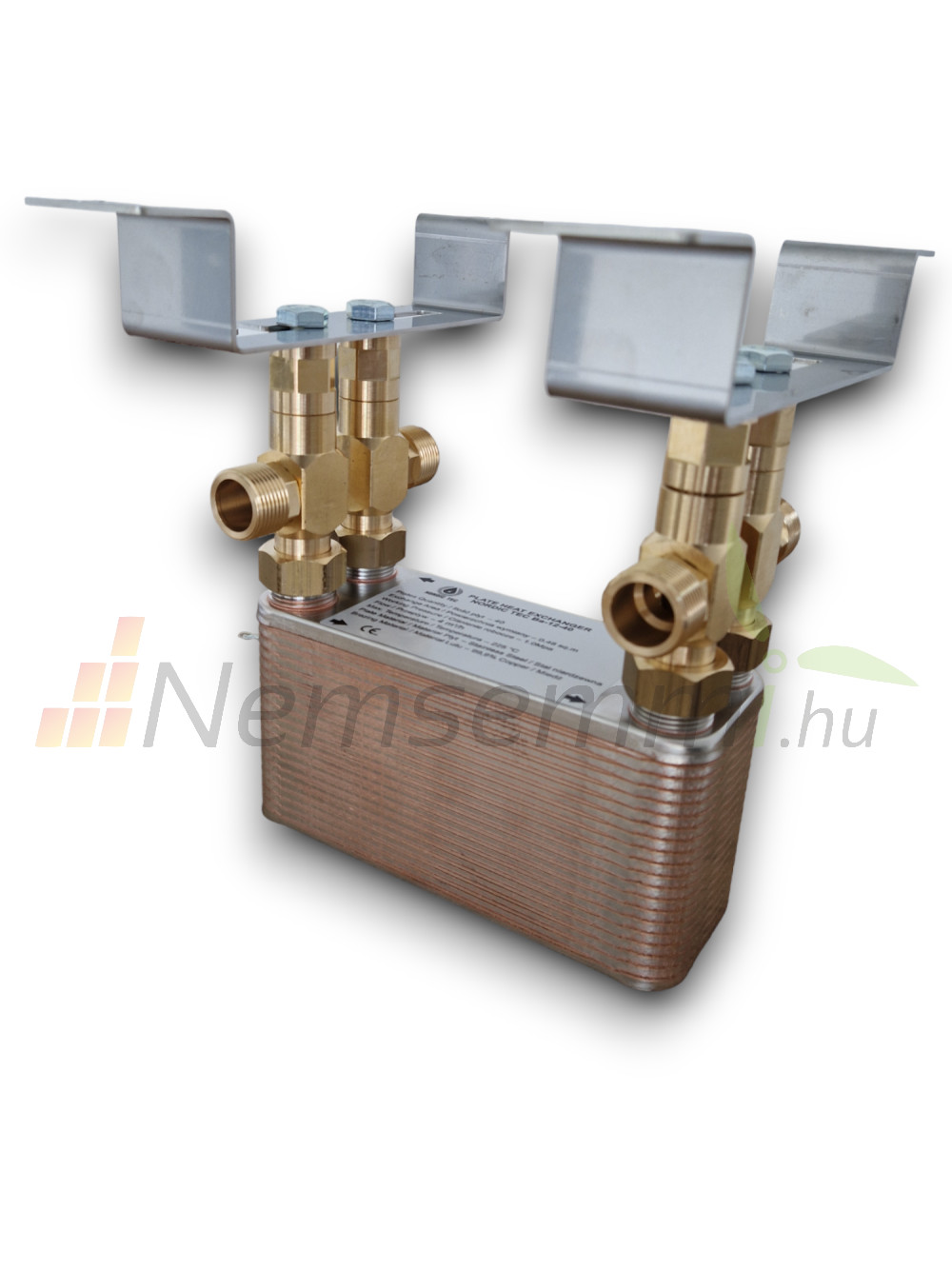

Hőcserélő tartószerkezettel

100kW hőcserélő

24 lemezes rozsdamentes kivitel

Tartószerkezettel együtt. Ha szeretne egy minőségi fűtésrendszert kiépíteni, ahhoz nem csak minőségi alapanyagok kellenek, de igényesen is kell azt megvalósítani. Erre tökéletes megoldás a lemezes hőcserélő fali tartókonzol. Ennek a segítségével nem a vezetékrendszer fogja tartani a hőcserélőjét a falon, vagy a falhoz közel csúnyán.

 Figyeljen a kompatibilitásra, ami nem csupán a hőcserélő csatlakozó átmérőjétől függ (1"), a csonkok távolsága is korlátozott, részletes leírást lentebb talál.

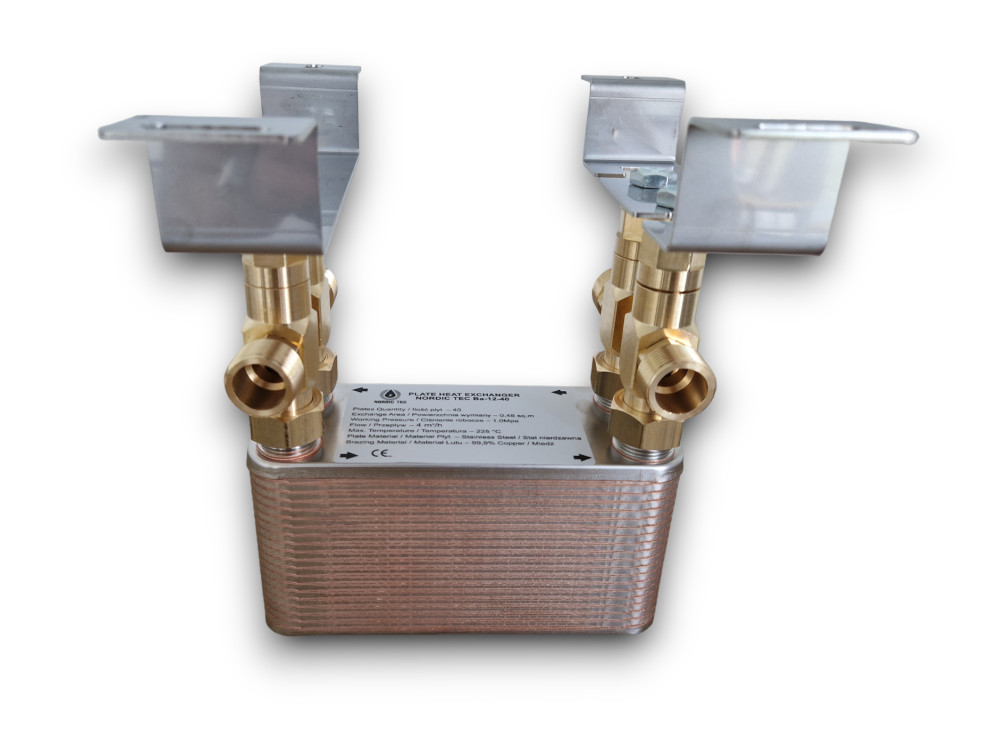

Hőcserélő tartókonzollal

Hőcserélő maximális teljesítménye: 100kW

Névleges teljesítmény: 15-30 kW

Lemezek száma: 24

Csatlakozás: 4x1" külső menet

Névleges áramlás: 8 m³/h

Hőcserélő felület: 0,384 m²

Üzemi nyomás: 20 bar

Próba nyomás: 45 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 1950 g

Lemez anyaga: rozsdamentes acél 316

Lemez vastagsága: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 220 mm

Szélesség (B): 90 mm

Mélység (F): 61 mm

Távolság (C): 180 mm

Távolság (D): 52 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

Hőcserélő tartókonzol

Csatlakozó mérete: 1"

Csatlakozó anyaga: réz

Adatok

Vonalkód:

3202312211385

EAN-kód:

5202307101040

MPN-kód:

NS101040

Tömeg:

4,1 kg/db
