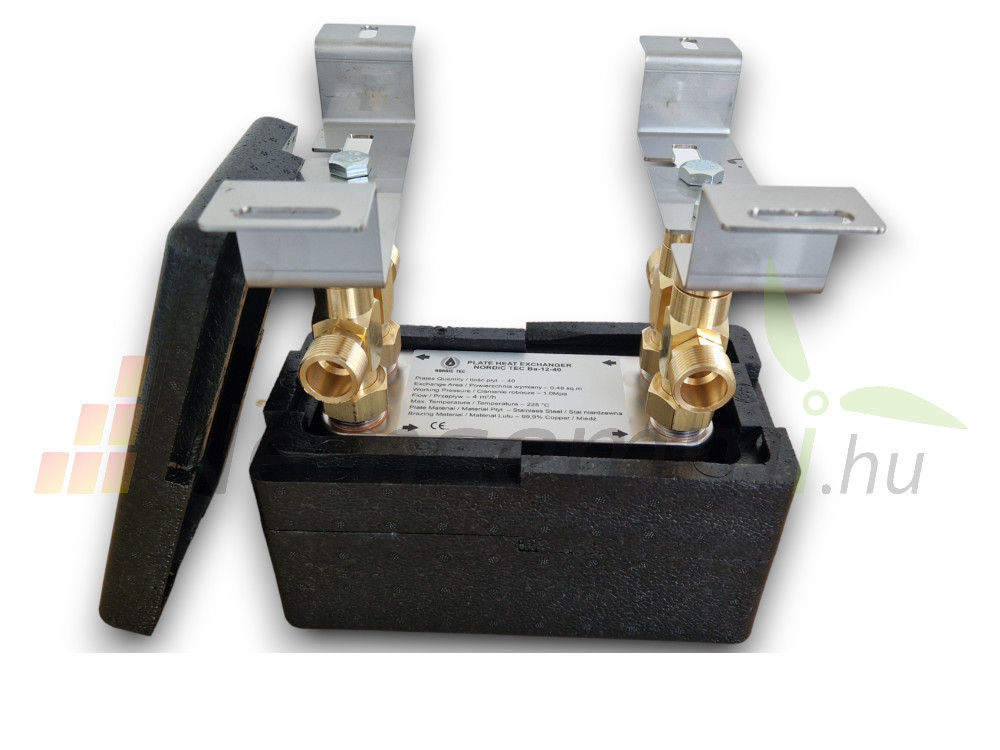

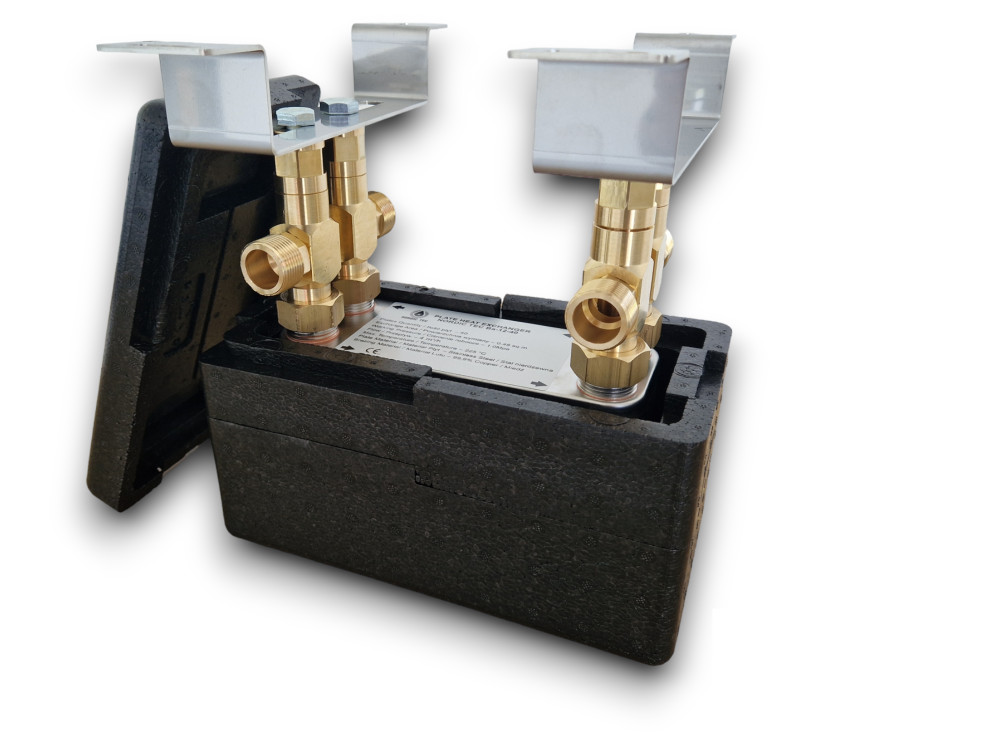

Hőcserélő komplett szett

130kW hőcserélő

60 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljesítménye: 130kW
Névleges teljesítmény: 18-50kW
Lemezek száma: 60
Csatlakozás: 4x 3/4” külső menet
Névleges áramlás: 4 m³/h
Hőcserélő felület: 0,720 m²
Üzemi nyomás: <10 bar
Próba nyomás: 20 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 2300 g
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagság: 0,3 mm
Forrasztás anyaga: 99,9% Cu

MÉRETEK:
Hosszúság (A): 191 mm
Szélesség (B): 73 mm
Mélység (F): 142 mm
Távolság (C): 154 mm
Távolság (D): 40 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

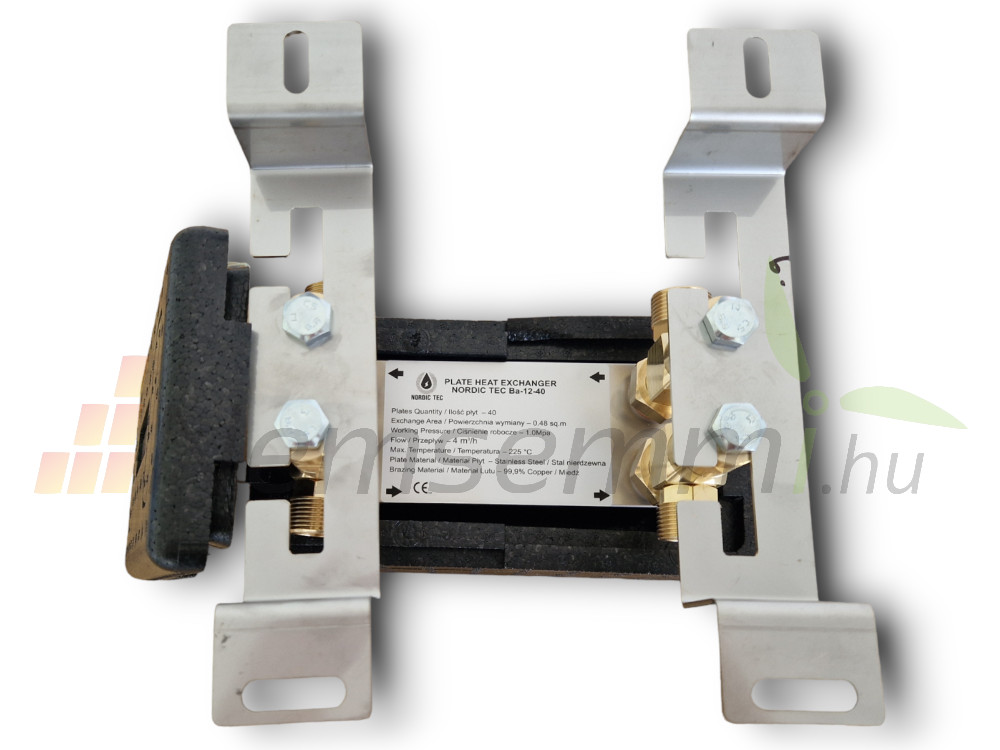

Hőcserélő tartókonzol

Csatlakozó mérete: 3/4"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180 °C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Lemezes hőcserélő szigeteléssel 60 lemez 130kW 4x3/4” külső csatlakozással, tartószerkezettel és szigeteléssel Ba-12-60

Hőcserélő komplett szett

Hőcserélő tartóval és szigeteléssel
