Lemezes hőcserélő szigeteléssel 20 lemez 45kW 4x3/4” külső csatlakozással, tartószerkezettel és szigeteléssel Ba-12-20

• Részletek
• Adatok

Részletek

Hőcserélő komplett szett

45kW hőcserélő

20 lemezes rozsdamentes kivitel

Hőcserélő tartószerkezettel, szigeteléssel együtt.

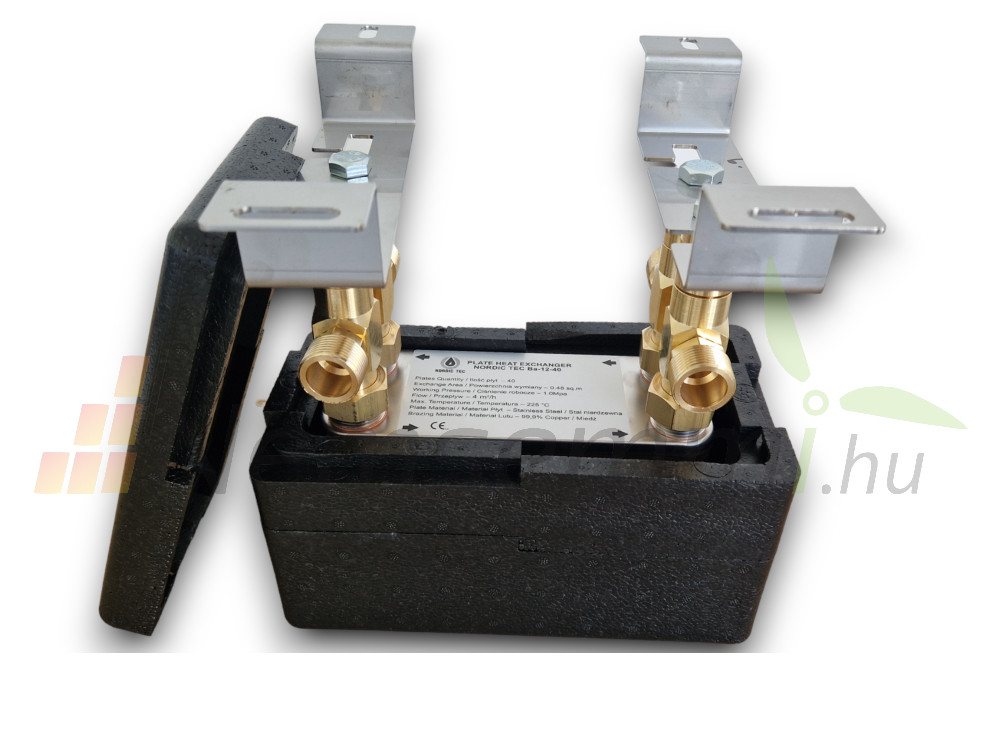

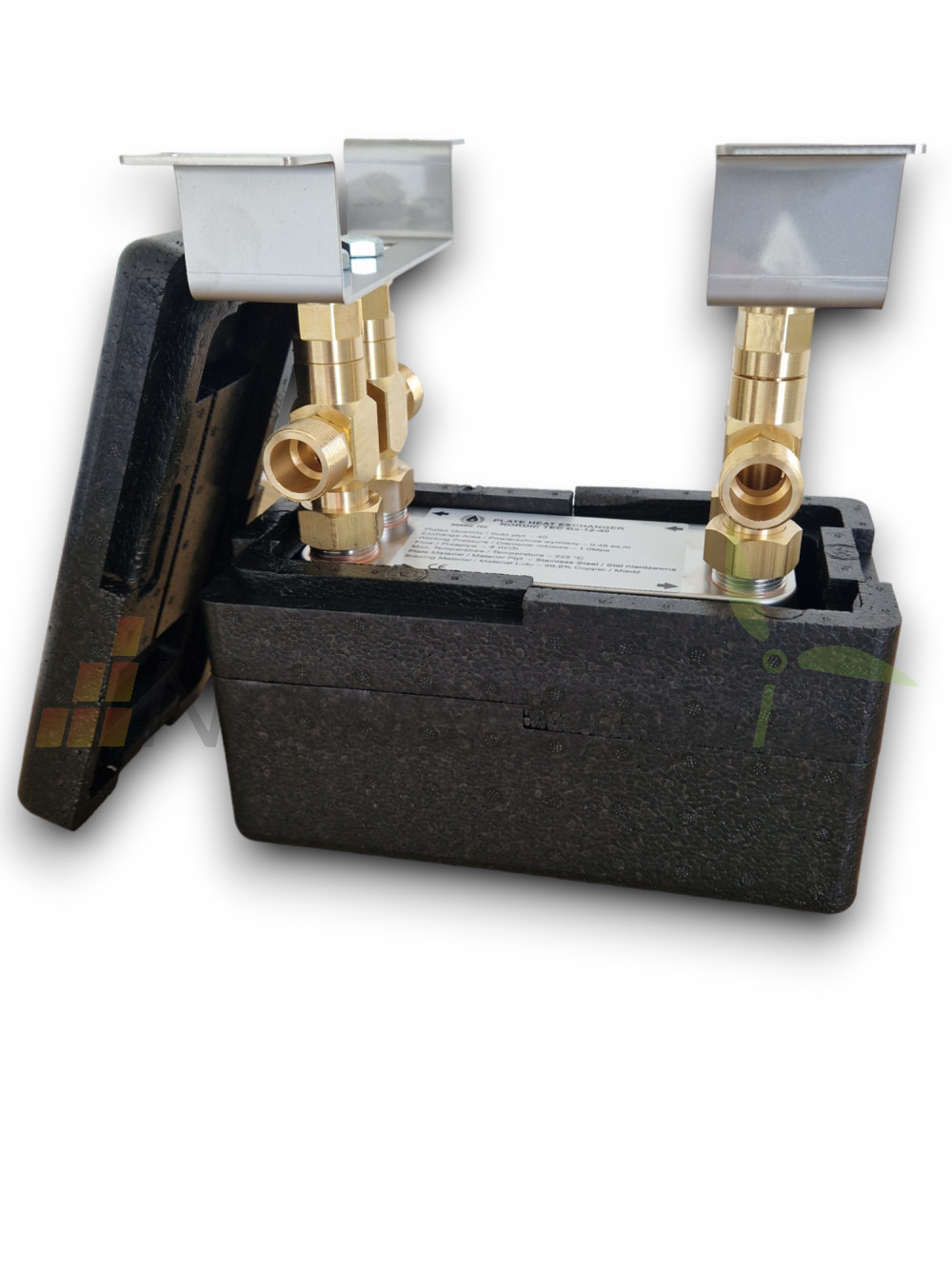

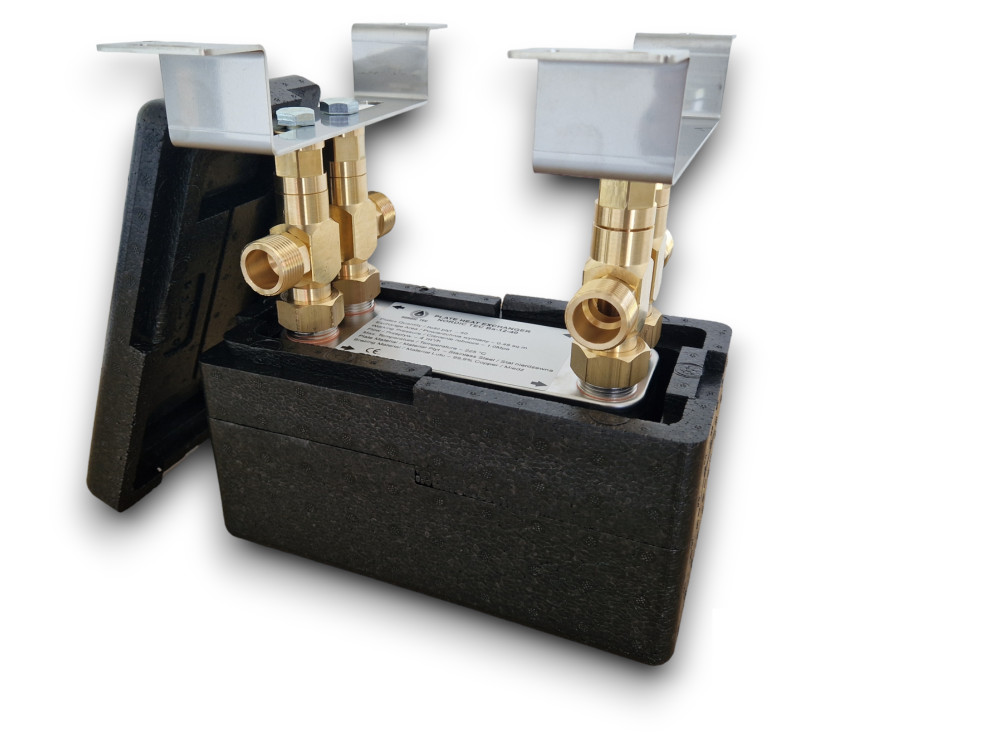

Hőcserélő tartóval és szigeteléssel

Hőcserélő maximális teljeítménye: 45kW

Névleges teljesítmény: 5-20kW

Lemezek száma: 20

Csatlakozás: 4 db 3/4” külső menet

Névleges áramlás: 4 m³/h

Hőcserélő felület: 0,240 m²

Üzemi nyomás: 10 bar

Próba nyomás: 20 bar

Min. hőmérséklet: -190°C

Max. hőmérséklet: +225°C

Súly: 1200 g

Lemez anyaga: rozsdamentes acél 304 vagy 316

Lemez vastagság: 0,4 mm

Forrasztás anyaga: 99,9% Cu



MÉRETEK:

Hosszúság (A): 191 mm

Szélesség (B): 73 mm

Mélység (F): 52 mm

Távolság (C): 154 mm

Távolság (D): 40 mm



Működési tippek:

⋅ Hőcserélőt függőlegesen ajánlott felszerelni

⋅Az oldalakat ellenáramban kell bekötni

⋅Időszakos tisztítást kell végezni a hőcserélőn

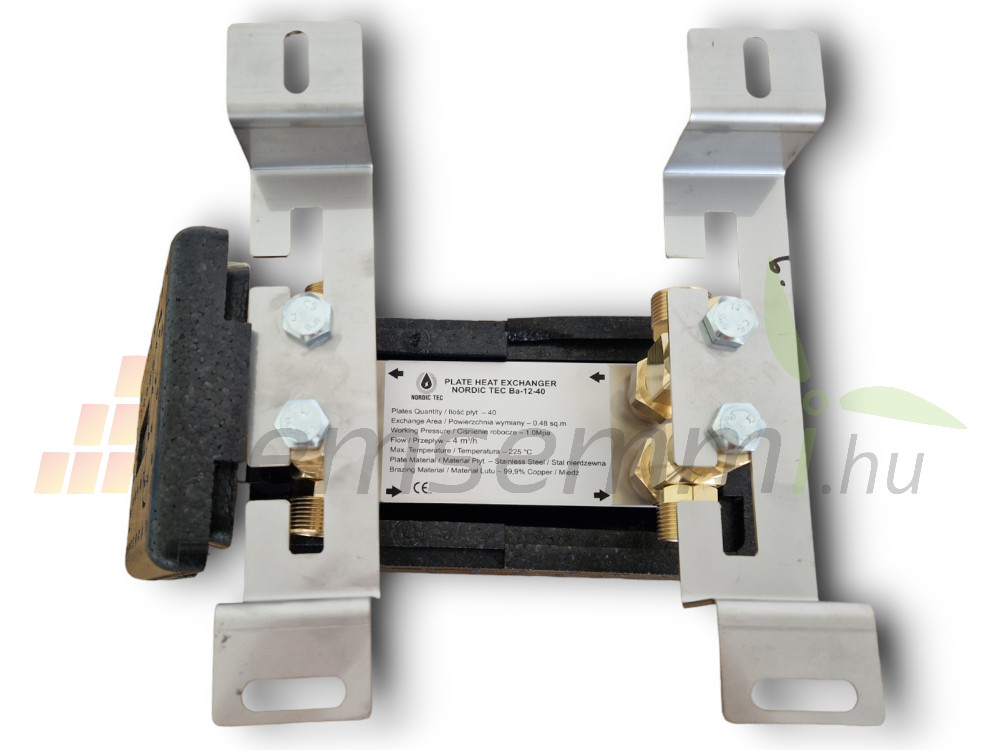

Hőcserélő tartókonzol

Csatlakozó mérete: 3/4"

Csatlakozó anyaga: réz

Hőcserélő szigetelés

Anyaga: habosított, hőálló műanyag
Anyagvastagsága: 20 mm
Hőterhelés: max. 180 °C
A kíváló hővezetési tényező: 0,0029 W/(m x K) optimális szigetelést biztosít

Adatok

Vonalkód:

3202312211445

EAN-kód:

5202307100807

MPN-kód:

NS100807

Tömeg:

3 kg/db
