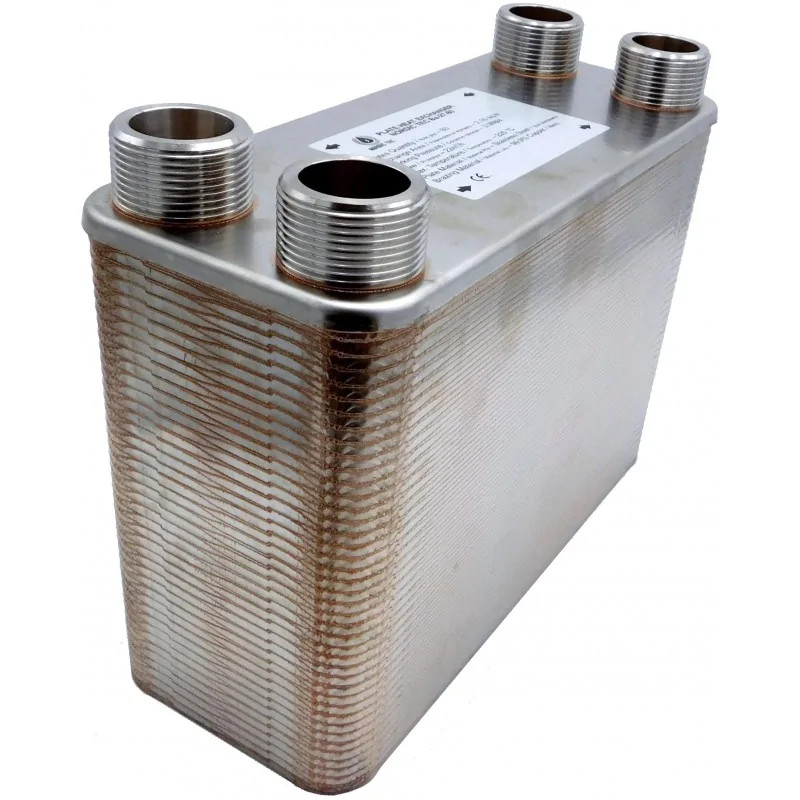

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 450kW
Névleges teljesítmény: 75-170kW
Lemezek száma: 80
Csatlakozás: 4x 1 1/4” külső menet
Névleges áramlás: 12 m³/h
Hőcserélő felület: 2,160 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 11,8 kg
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

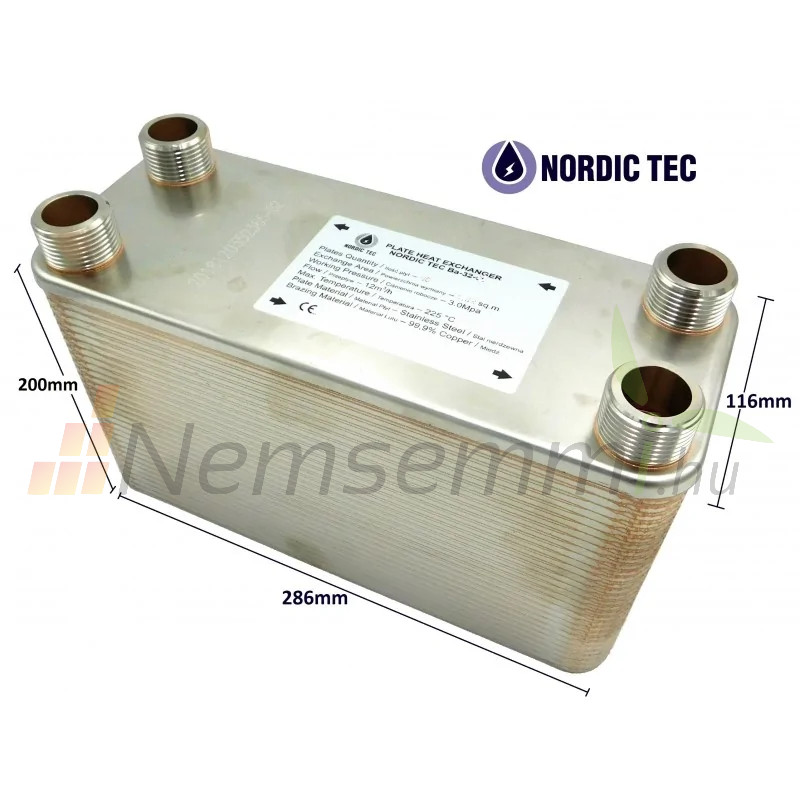

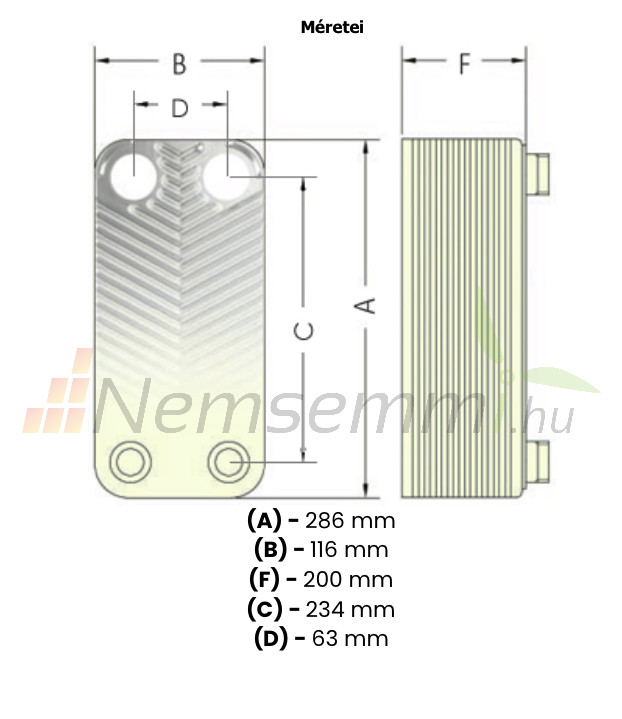

MÉRETEK:

Hosszúság (A): 286 mm
Szélesség (B): 116 mm
Mélység (F): 200 mm
Távolság (C): 234 mm
Távolság (D): 63 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

450kW hőcserélő
80 lemezes rozsdamentes kivitel

Jellemzői:

99,9%-os rézzel forrasztott 316L rozsdamentes acélból
Fűtési teljesítmény 75 és 170 kW között, az ellátási hőmérséklettől függően.
Csatlakozások: 4x 5/4"
Üzemi nyomás 30 bar-ig
Próbanyomás 45-60 bar
Maximális üzemi hőmérséklet: +230°C-ig
Áramlási sebesség - 12 m3/h

Leggyakoribb alkalmazások:

széntüzelésű kazánokkal ellátott központi fűtési berendezések kb. 75 kW-ig
együttműködés glikolos fűtőberendezésekkel
ipari hűtés

Lemezes hőcserélő 80 lemezes 286 mm hosszú 450kW 4x1 1/4” külső csatlakozással
