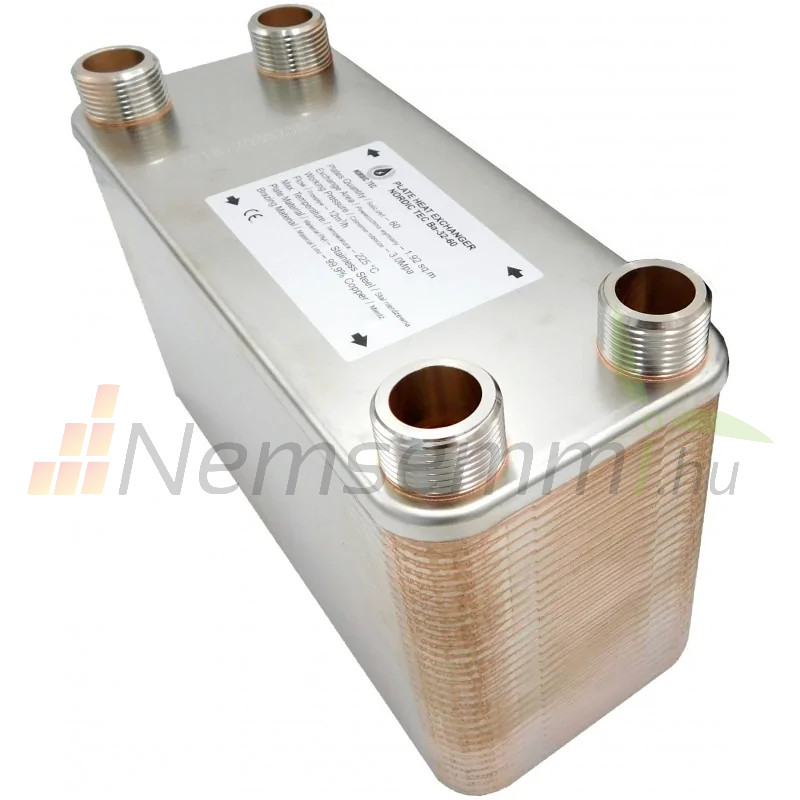

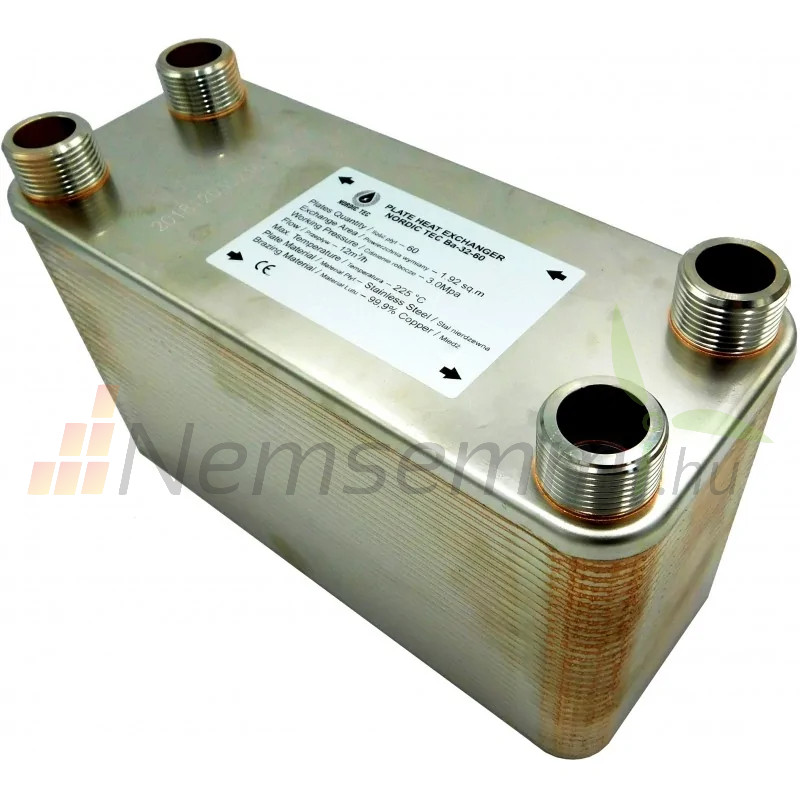

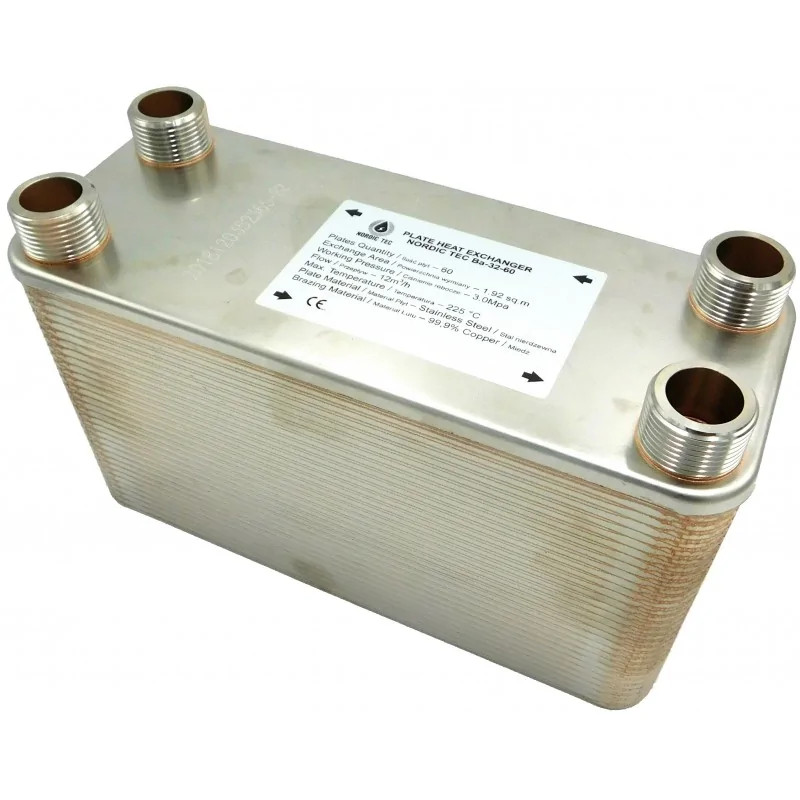

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 285kW
Névleges teljesítmény: 50-110kW
Lemezek száma: 50
Csatlakozás: 4x 1 1/4” külső menet
Névleges áramlás: 12 m³/h
Hőcserélő felőlet: 1,350 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 7700 g
Lemez anyaga: rozsdamentes acél 304 vagy 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

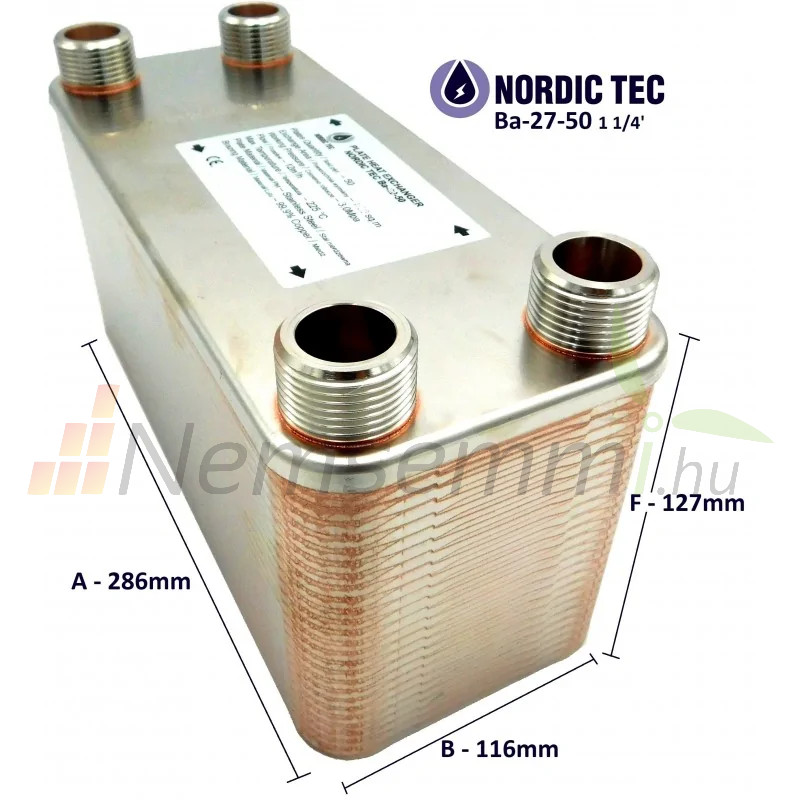

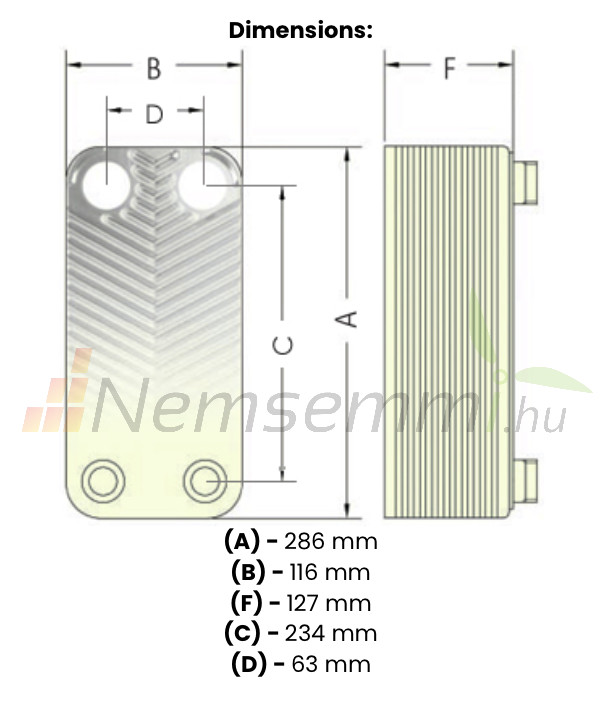

MÉRETEK:

Hosszúság (A): 286 mm
Szélesség (B): 116 mm
Mélység (F): 127 mm
Távolság (C): 234 mm
Távolság (D): 63 mm

Működési tippek:
⋅ Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn

További információk:

Lemezes hőcserélő

285kW hőcserélő
50 lemezes rozsdamentes kivitel
Jellemzői:

316L rozsdamentes acél, 99,9% Cu rézzel forrasztva.
Fűtési teljesítmény 50 és 110 kW között, az ellátástól függően.
Csatlakozási átmérő 5/4" (DN 32)
Üzemi nyomás 30 bar
Próbanyomás 45-60 bar
Névleges áramlási sebesség - 12 m³/h
Fűtési cserefelület 1,35 m²

Lemezes hőcserélő 50 lemezes 285kW 4x1 1/4” külső csatlakozással
