Lemezes hőcserélő 110 lemezes 3700kW 2” külső csatlakozással Ba-115-110

Lemezes hőcserélő

Rendelés előtt kérjük előzetesen tájékozódjon az elérhetőségéről!

A 110 lemezes hőcserélő, a Ba-115-110 modell 12,65 négyzetméteres felülettel a közelmúltig a legnagyobb lemezes hőcserélő volt. A gyártó azonban mostantól nagyobb, 110 lemezes és nagyobb hőcserélő felülettel rendelkező modelleket is kínál ebben a sorozatban.

A Ba-115-110 hőcserélő ellenáramú üzemmódban van csatlakoztatva.
Amikor a készüléket akár fűtésre, akár hűtésre csatlakoztatjuk, fontos megjegyezni, hogy ez egy klasszikus ellenáramú hőcserélő. Ez azt jelenti, hogy függetlenül attól, hogy melyik csatornát választjuk a tápcsatlakozáshoz és melyiket a másik oldalhoz, a hőcserélőn átáramló folyadékoknak ellenáramban, azaz egymással ellentétes irányban kell áramolniuk. Az ellenáram elvének elfelejtése vagy elhagyása az egyik leggyakoribb csatlakozási hiba, amely abban nyilvánul meg, hogy a hőcserélők nem képesek hatékony teljesítményt elérni. Becsléseink szerint egy úgynevezett együttáramban (az ellenáramlás ellentéte, azaz mindkét folyadék azonos irányban áramlik) csatlakoztatott hőcserélő a hőátadás hatékonyságának mintegy 30-40%-át veszíti el. Kivéve persze, ha egy speciális, az együttáramú csatlakozásokhoz igazított cserélőről van szó, amely speciálisan kialakított csatornaelrendezéssel rendelkezik.

Jellemzői:

- 316L rozsdamentes acél, 99,9% Cu rézzel forrasztva

- Fűtési teljesítmény 500-880 kW az áramlási hőmérséklettől függően

- Csatlakozások 4x 2" (50)

- Üzemi nyomás 30 bar-ig

- Próbanyomás 45-60 bar

- Maximális üzemi hőmérséklet +230°C-ig

- Áramlási sebesség 45 m³/h

- Megfelelő lehet SWEP B222 vagy B285 kiváltására

Lemezes hőcserélő

Hőcserélő maximális teljesítménye: 3700kW
Névleges teljesítmény: 500-880kW
Lemezek száma: 110
Csatlakozás: 2” külső menet
Névleges áramlás: 45 m³/h
Hőcserélő felület: 12,65 m²
Üzemi nyomás: 30 bar
Próba nyomás: 45-60 bar
Min. hőmérséklet: -190°C
Max. hőmérséklet: +225°C
Súly: 66 kg
Lemez anyaga: rozsdamentes acél 304 és 316
Lemez vastagsága: 0,4 mm
Forrasztás anyaga: 99,9% Cu

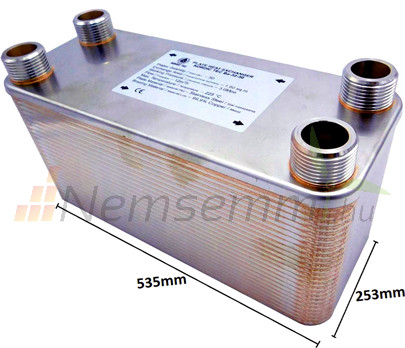

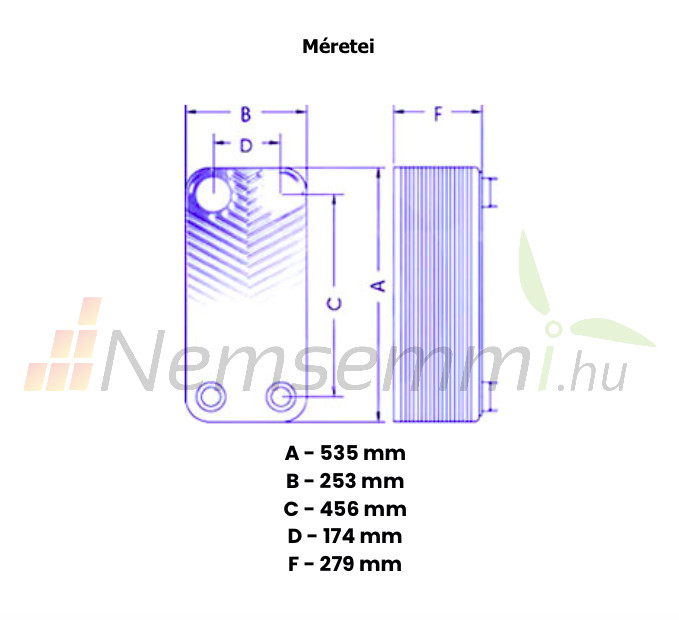

MÉRETEK:

Hosszúság (A): 535 mm
Szélesség (B): 253 mm
Mélység (F): 279 mm
Távolság (C): 456 mm
Távolság (D): 174 mm

Működési tippek:
⋅Hőcserélőt függőlegesen ajánlott felszerelni
⋅Az oldalakat ellenáramban kell bekötni
⋅Időszakos tisztítást kell végezni a hőcserélőn
