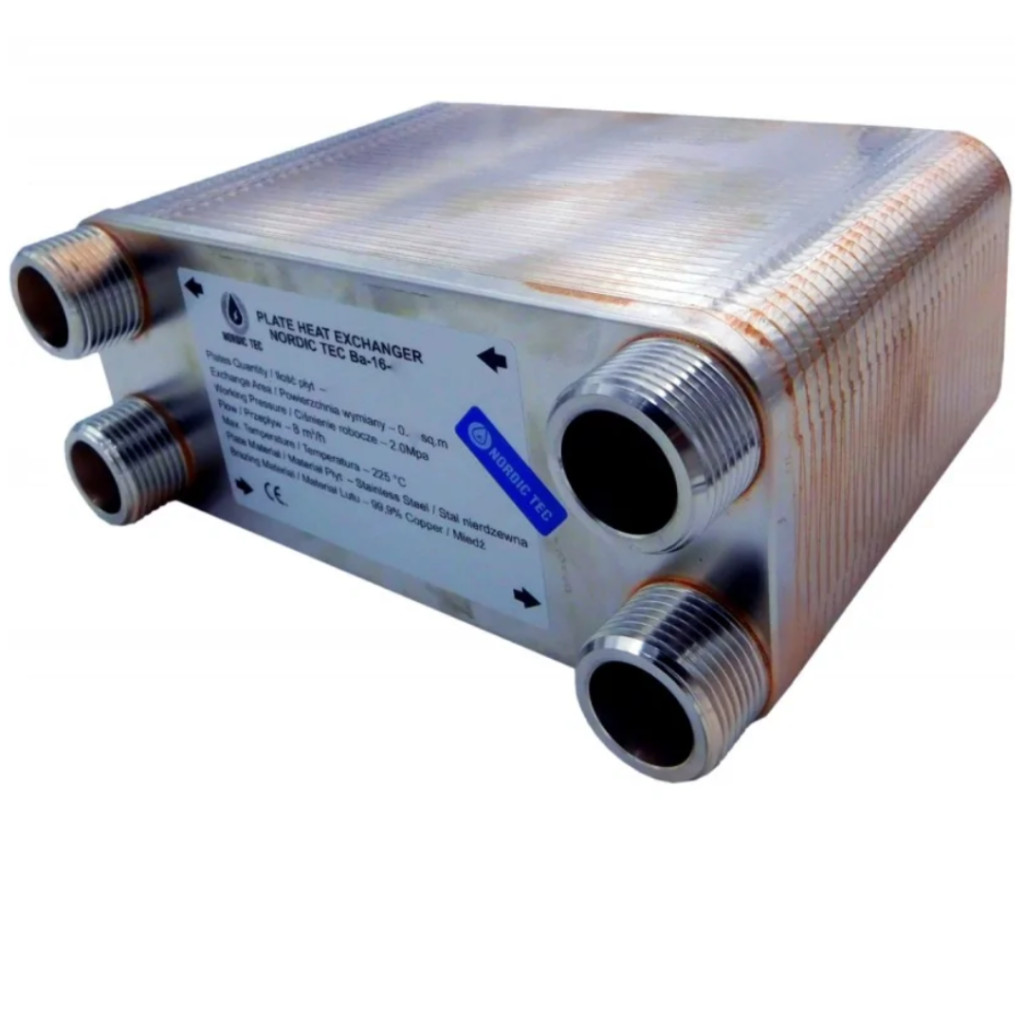

Lemezes hőcserélő 70 lemezes 1" csatlakozás 220 kW maximális teljesítmény

Lemezes hőcserélő

A Ba-16-70 egy nagy teljesítményű, 70 lemezes hőcserélő, amelyet kifejezetten központi fűtési rendszerekhez terveztek. Ez a modell a gyártó Ba-16 sorozatának legnagyobb tagja, kompakt méretével, mégis kiemelkedő hatásfokával tűnik ki a piacon. Kifejezetten alkalmas nyitott és zárt rendszerek összekapcsolására, és szinte bármilyen hőtermelő berendezéssel kompatibilis – beleértve a vízteres kandallókat, szilárd tüzelésű kazánokat, valamint fa-, szén-, pellet- és biomassza-alapú rendszereket.

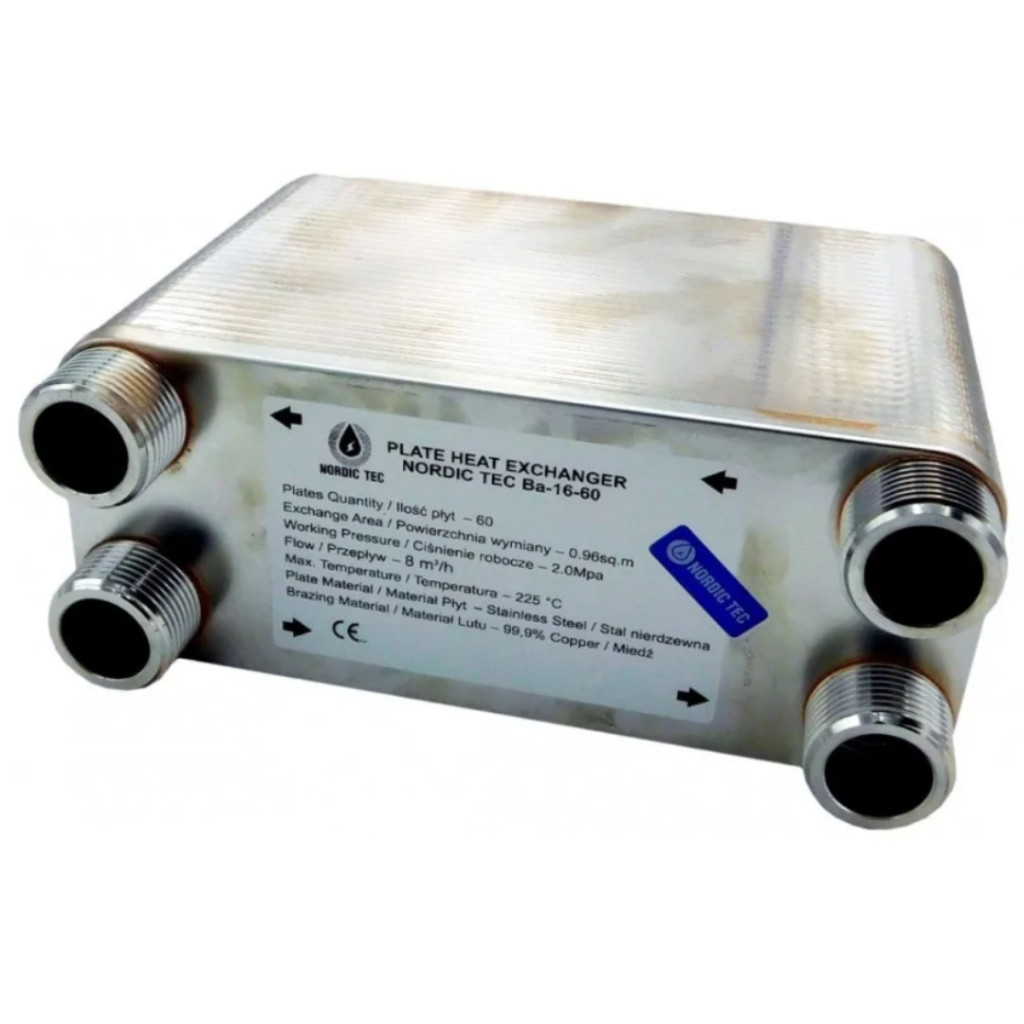

A készülék 316L rozsdamentes acélból készül, forrasztása 99,9%-os tisztaságú rézzel történik, ami garantálja a hosszú élettartamot és a korrózióval szembeni ellenállást. A csatlakozások 4 darab, 1”-os BSP menetű pontban történnek. A maximális üzemi nyomás 20 bar, míg a tesztnyomás 40 bar. A hőcserélő biztonságosan használható egészen +230 °C-os hőmérsékletig, így kiválóan alkalmazható magas hőmérsékletű fűtési rendszerekben is.

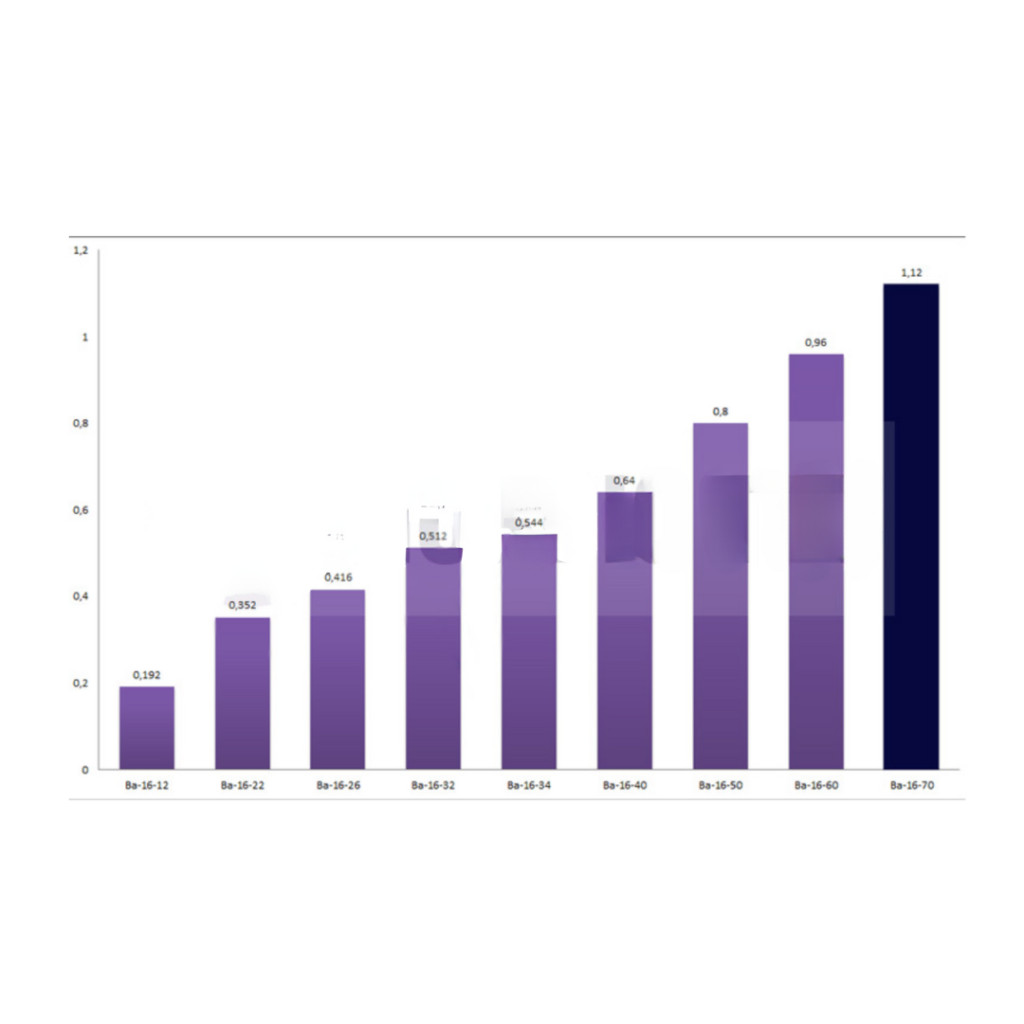

A hőcserélő teljes hőleadási felülete 1,12 m², amelyet a 70 darab préselt és forrasztott fémlemez biztosít. Ez a felület lehetővé teszi a 35–75 kW közötti hőteljesítmény hatékony átvitelét. Az ajánlott maximális átfolyás 8 m³/óra, így a rendszer képes nagy mennyiségű víz áramoltatására is, anélkül hogy az hatásfokcsökkenéssel járna.
A hőcserélő külső méretei: hossza 220 mm, szélessége 90 mm, vastagsága pedig 168 mm. A csatlakozási pontok közötti távolság 180 mm, a belső oldali furatok közti távolság pedig 52 mm. Ezek az arányok kompakt elhelyezést tesznek lehetővé szűkebb kazánházakban vagy gépészeti szekrényekben is.
A Nordic Tec Ba-16-70 tömege megközelítőleg 11 kg, ami lehetővé teszi akár egyéni beépítést is, de ipari méretű rendszerekben is könnyen telepíthető. Különösen ajánlott olyan esetekben, amikor korlátozott hely áll rendelkezésre, mégis magas hőcserélő kapacitásra van szükség.
Amennyiben Ön ennél is nagyobb hőátadó felületű megoldást keres, de ragaszkodik az 1 colos csatlakozáshoz, érdemes megtekintenie a Ba-32 sorozatot, amely a gyártó prémium kapacitású hőcserélő szériája.

Miért válassza a Ba-16-70 hőcserélőt?

• Kompakt, de rendkívül nagy hőleadási kapacitás
• 70 lemezes felépítés – kiemelkedően nagy hőátadó felület
• Megbízható 316L rozsdamentes acélból készült szerkezet
• 99,9%-os rézforrasztás a kiváló hővezetésért és tartósságért
• Széles hőmérséklet-tartomány: akár +230 °C-ig használható
• Ideális nyitott-zárt fűtési rendszerek leválasztására
• Univerzális alkalmazhatóság – vízteres kandallókhoz, fa- és pellettüzelésű kazánokhoz, biomassza rendszerekhez

Hőcserélő

Lemezek száma: 70 darab
Hőteljesítmény: 35–75 kW (a fűtővíz hőmérsékletétől függően)
Hőleadó felület: 1,12 m²
Csatlakozások: 4 db, 1"-os BSP menet
Anyagminőség: 316L rozsdamentes acél
Forrasztás: 99,9%-os tisztaságú réz
Maximális üzemi hőmérséklet: +230 °C
Maximális üzemi nyomás: 20 bar
Tesztnyomás: 40 bar
Maximális átfolyás: 8 m³/óra

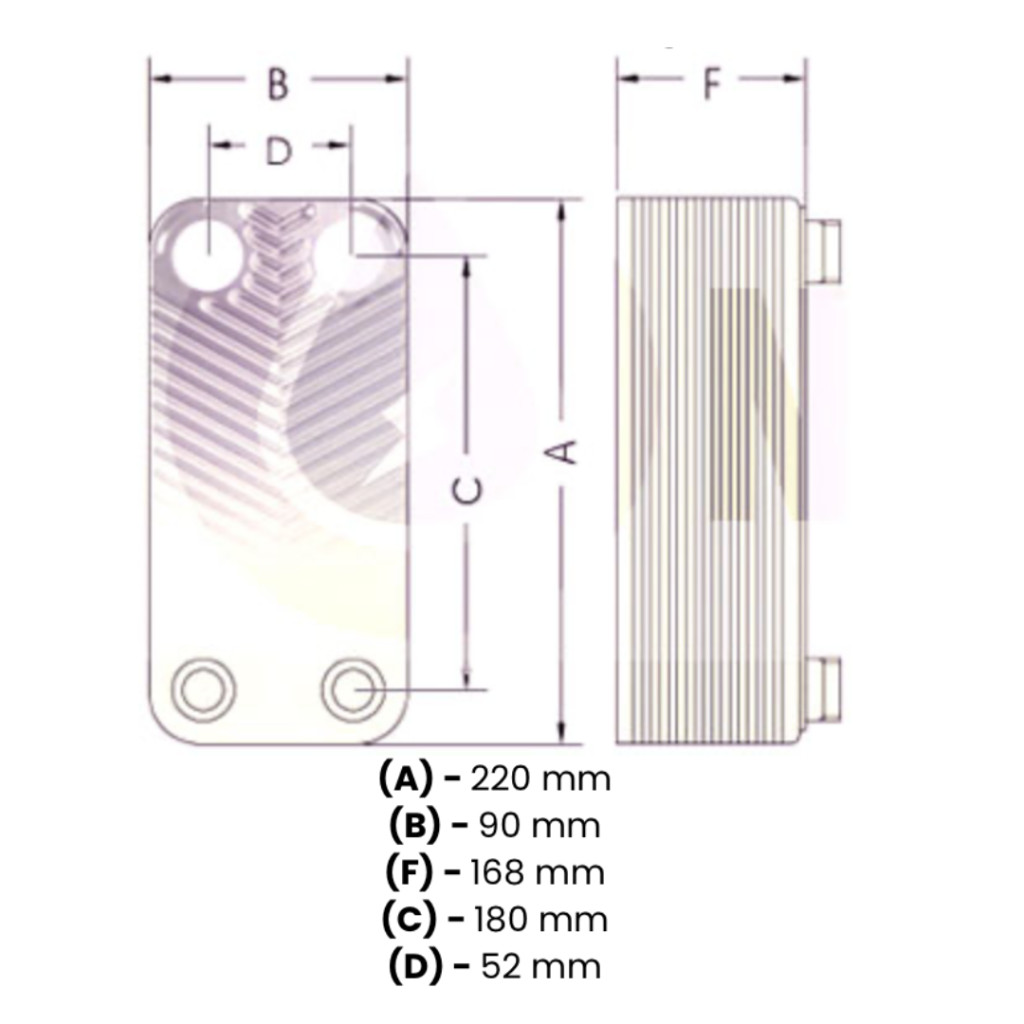

Készülék méretei:
Hossz: 220 mm
Szélesség: 90 mm
Vastagság: 168 mm

Csatlakozópontok közötti távolság:
Vízszintes (C): 180 mm
Függőleges (D): 52 mm
