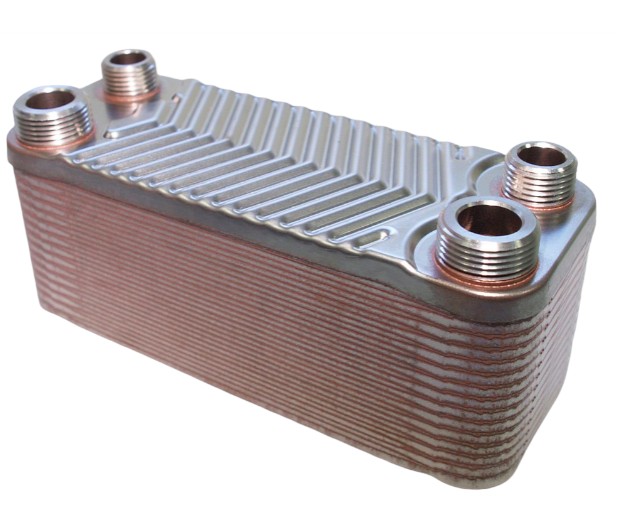

Lemezes hőcserélő 30 lemez 66 kW 2x3/4" és 2x1/2" külső csatlakozással

Lemezes hőcserélő

66kW hőcserélő
30 lemezes rozsdamentes kivitel
A lemezes hőcserélő a hőcserélő egyik formája. A hőcserélő megnevezés valójában azért helyénvaló, mert a folyamat nem hőcsere, hanem hőátadás egyik közegből a másikba. A lemezes hőcserélő, ahogy a neve is mutatja, hullám alakú lemezekből áll, amelyeket különleges módon szerelnek össze. A lemezek között térközök vannak. A hőt elnyelő közeg és a hőt kibocsátó közeg felváltva áramlik a résekben. Az egységet mind a külső, mind a közeg alatt tömítjük, ami különböző módon történhet. Vannak csavarozott lemezes hőcserélők, amelyeknek számos előnyük van, például meghosszabbíthatók és másképp vezetik az áramlást.
A konstrukcióban különböző lemezes hőcserélők vannak. Gyakran előnyben részesítik az úgynevezett forrasztott lemezes hőcserélőket, amelyek jellemzője, hogy a különböző lemezek össze vannak forrasztva. Ezáltal nincs szükség egyéb csatlakozásokra. A lemezes hőcserélők azért működnek hatékonyan, mert erős hőátadást tesznek lehetővé. Ez tovább fokozható az áramlás során fellépő turbulencia létrehozásával. A lemezek hullámprofilja biztosítja a turbulens áramlást. Bár a lemezes hőcserélőknek nem kell nagyon nagynak lenniük, mégis sokat tesznek a nagy hőáram-sűrűség biztosításával. A lemezes hőcserélők nagy teljesítménysűrűségű alkatrészek, és kompakt méretekkel és kis súllyal nagy hatékonyságot biztosítanak.

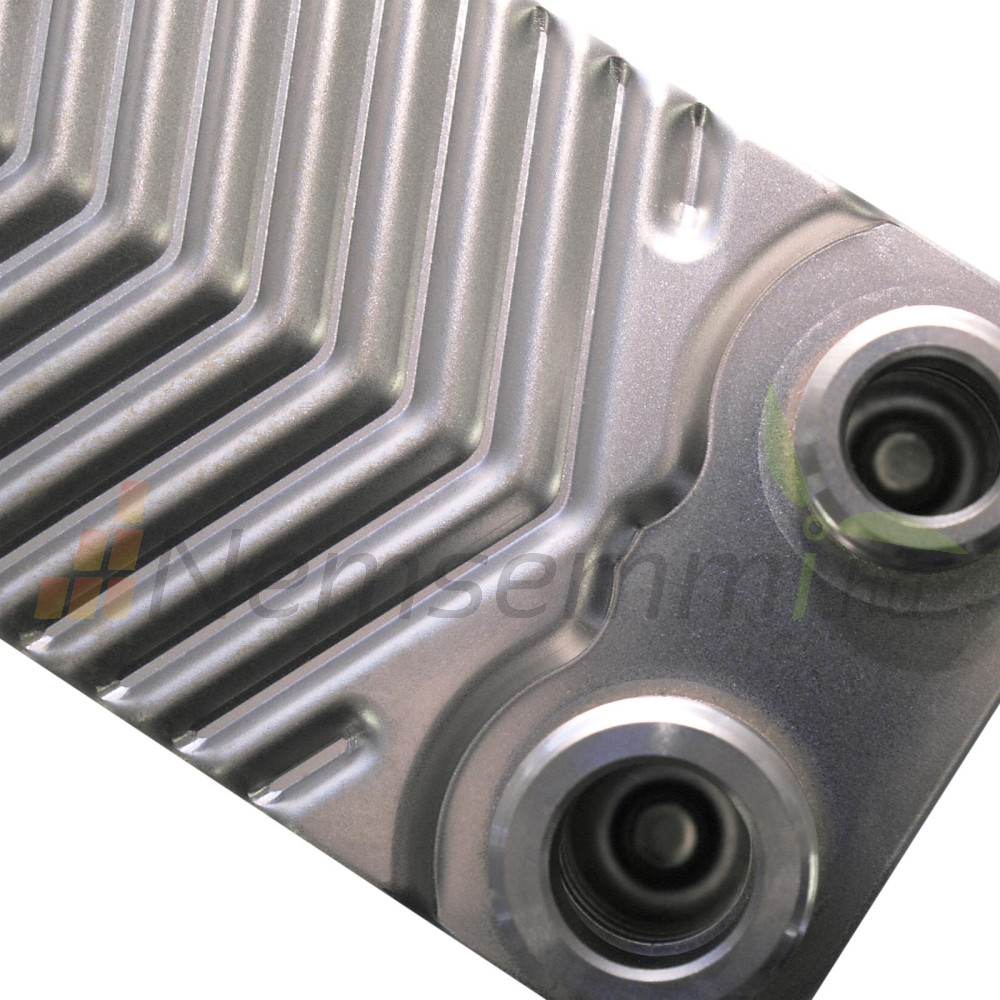

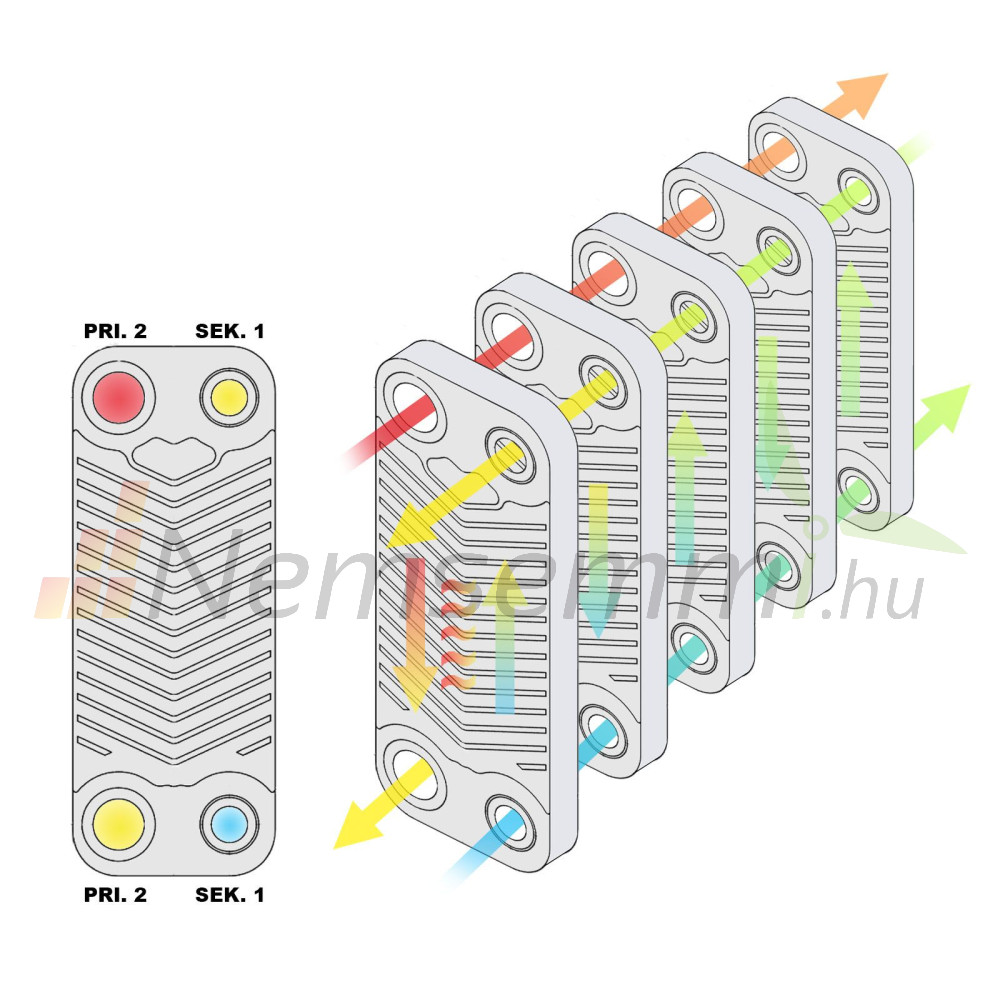

A forrasztott rozsdamentes acéllemezes hőcserélők dombornyomott rozsdamentes acéllemezekből állnak, amelyeket vákuumos eljárással rézhez forrasztanak. Összeillesztésükkor minden második lemezt 180 fokkal elforgatnak a síkban, így két, egymástól elforgatott áramlási teret képeznek, amelyekben a hőátadásban részt vevő közegek ellenáramban vezethetők. A lemezek domborítása erősen turbulens áramlást hoz létre. Ez nagyon hatékony hőátadást tesz lehetővé még alacsony térfogatáram esetén is.

A B3-12-30 rozsdamentes acéllemezes hőcserélő remekül alkalmazható. Kompakt és kis szerkezeti egység, kis súly, a technikailag kiforrott lemezdomborításnak köszönhető magas hőátadási teljesítmény, magas üzemi hőmérsékletek és üzemi nyomások. A rozsdamentes acél anyag jó korrózióállóságot biztosít, egyszerű telepítés, rendkívül alacsony karbantartási igény, könnyű szervizelés, költséghatékony nagyüzemi egység.

Lemezes hőcserélő

A hőcserélő maximális teljesítménye: 66 KW
Forrasztás anyaga: 99,9% réz
Lemezek száma: 30

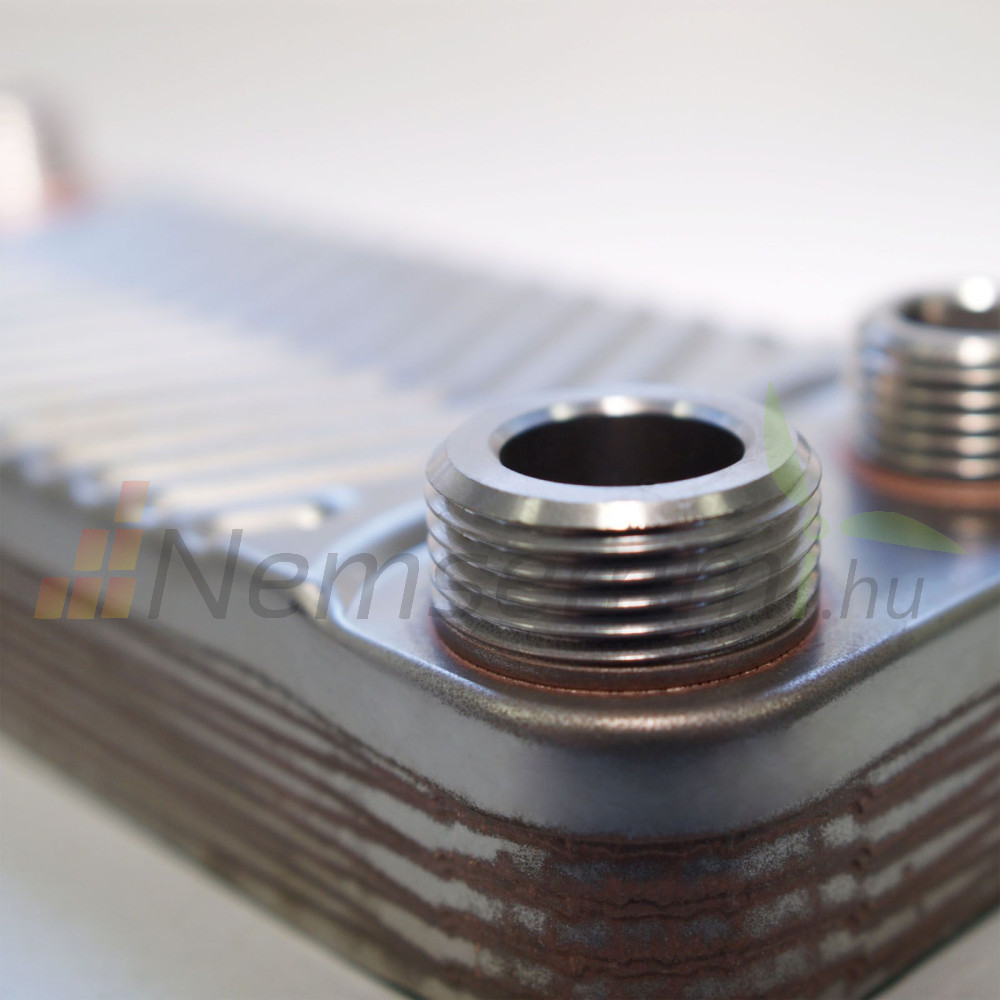

Csatlakozás: 2 x 3/4" és 2x 1/2" külső menet
Panelvastagság burkolólap: 1 mm
Panelek közötti távolság: 2,1 mm

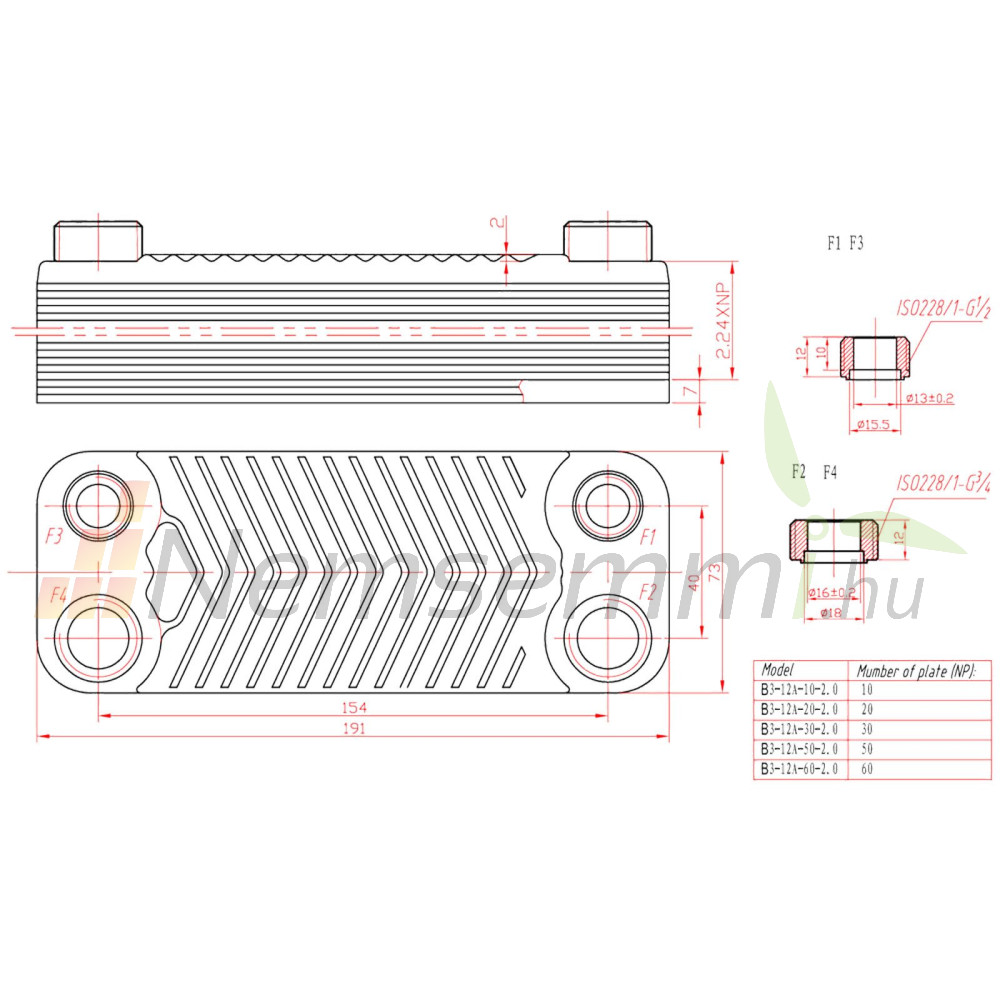

Lemez méretei: 191 x 73 mm
Nyomás: Üzemi nyomás 20 bar
Anyag: 304 rozsdamentes acél / réz
Hőmérséklet-tartomány: -195 °C és +225 °C között
Térfogat: 0,018 l lemezenként = 0,90 l
