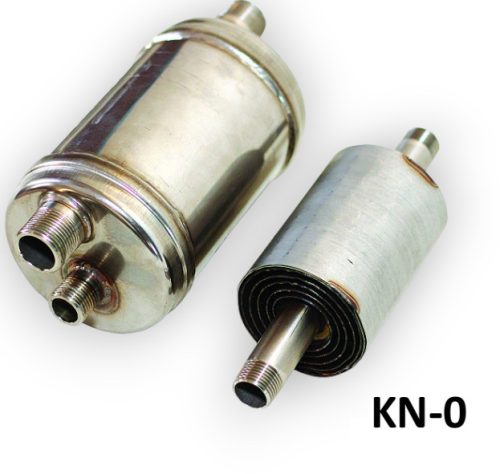

Spirec KN-0 Spiráltekercses hőcserélő 30 kW hengeres rozsdamentes

Spirec KN0

A fűtési rendszerekben alkalmazott spiráltekercses hőcserélők választékában találhatunk nagyon kisméretű, de ugyanakkor nagy teljesítményű SPRIEC KN  hőcserélőt. Ezzel a 100 mm átmérőjű, hengeres alakú tekercselt hőcserélővel általában használati melegvizet állítunk elő, de más egyéb funkciói is vannak, így más területen is alkalmazható.
A kialakításából adódóan a víz az egyik oldalon spriálisan, így turbulensen közlekedik. Az egyik fűtőközeg (A) hosszú, spirális utat tesz meg a hőcserélőben, míg a másik (B) kereszt irányban halad át rajta.
Ennek a szerkezeti kialakításnak köszönhetően az elérhető hő átbocsátási tényező 3-6kW/m²K nagyságrendű.
Ennek köszönhetően a hőátadás jobb, valamint megfelelő (>1m/sec), folyamatos vízáramlási sebesség biztosítása esetén a hőcserélőben a vízkőlerakódás gyakorlatilag nem forul elő.

Spiráltekercses hőcserélő 30kW rozsdamentes

KN hőcserélő széria általános információi:

• Gőzzel vagy vízzel fűtött általános felhasználású forró víz készítésére alkalmas
• Magas hő átviteli teljesítmény 3-75 l/perc használati meleg víz elôállítási igénynek megfelelően
• Különlegesen kicsi beépítési méret, kis helyszükséglet – 100 mm-es átmérő
• Mindkét oldalon a megengedett maximális nyomás 16 bar, 150 °C hőmérséklet
• Rozsdamentes acél vízzel érintkező alkatrészek
• Tartós, hegesztett szerkezet, 0,8 mm polírozott rozsdamentes tekercselt lemez
• Szilikon alapszéria, agresszív közeg vagy magas hômérséklet esetén teflon választótömítés

Milyen előnyei vannak a Spirec hőcserélőkenk, egy lemezes hőcserélővel szemben?

• NEM,- vagy NAGYON NEHEZEN tömődik el, mert vízkő lerakódás nincs, vagy jelentéktelen mennyiségű
• TÖBBSZÖRÖS élettartam a hagyomásos hőcserélőkhöz képest
• VÍZ, OLAJ, GŐZ, GLIKOL közegek hőcseréjére alkalmas
•  TISZTÍTHATÓ a saválló rozsdamentes anyaghasználat miatt
• szabályozó egység nélkül alkalmas padlófűtési rendszerekhez

Alkalmazási terület:

• Úszómedence vizének fűtésére
• Használati meleg víz készítéshez
• Napenergia hasznosítás hőcserélője
• Hőszivattyú hőcserélőjeként
• Olaj hűtésére és fűtésére

Műszaki adatok:

Átmérő: 100 mm
Hossz: 153 mm
Teljes hossz: 210 mm
Csatlakozók:
Köpeny ( fűtés ) oldal: 2 x 3/4" külső menet
Sprirál ( átadott, hő, pl. medence ) oldal: 2 x 1/2" külső menet
Súlya. 3 kg
Vízmennyiség: 0,5 liter
A lemezek anyaga: W 1.4401 (AISI 316)
Üzemi nyomás: 10 bar
Max. nyomás: 15 bar
Üzemi hőmérséklet: -50 +150°C

Teljesítmény adatok:

Hőátadási érték - S x U (felület x hőátadási tényező)

A táblázatban szereplő érték W/°C-ben vannak megadva, víz-víz üzemben, 50°C-os HMV esetében.
A=köpeny oldali tömegáram (C" ill. DN25)
B=spirál oldali tömegáram (C" ill. DN25)
A hőcserélőben átadott hőmennyiség: Q= S x U x DTM, ahol a DTm=logaritmikus hőmérséklet különbség.
