Gáz-folyadék hőcserélő Freon hőcserélő 50 lemezes Ba-68-50-F hűtőközegekhez 3,40 m²

Freon hőcserélő

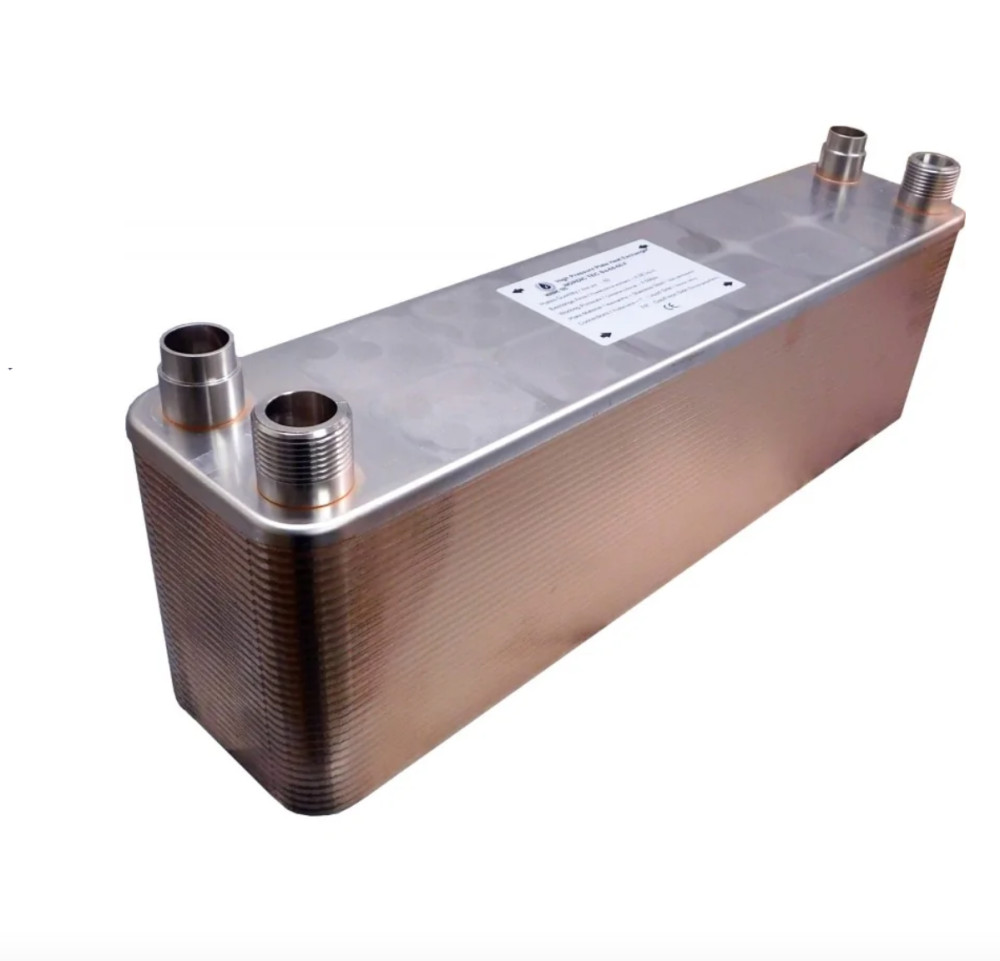

A Ba-68-50 freon-víz hőcserélő a Ba-68-F (freon) sorozatának része, és a nagyobb lemezes hőcserélők közé tartozik, amelyeket gázok vagy hűtőközegek számára terveztek. Körülbelül 3,40 négyzetméteres felületével kiválóan működik hőszivattyúkkal vagy olyan rendszerekkel, amelyek R410A, R32, R290, R404 és más hűtőközegeket használnak.

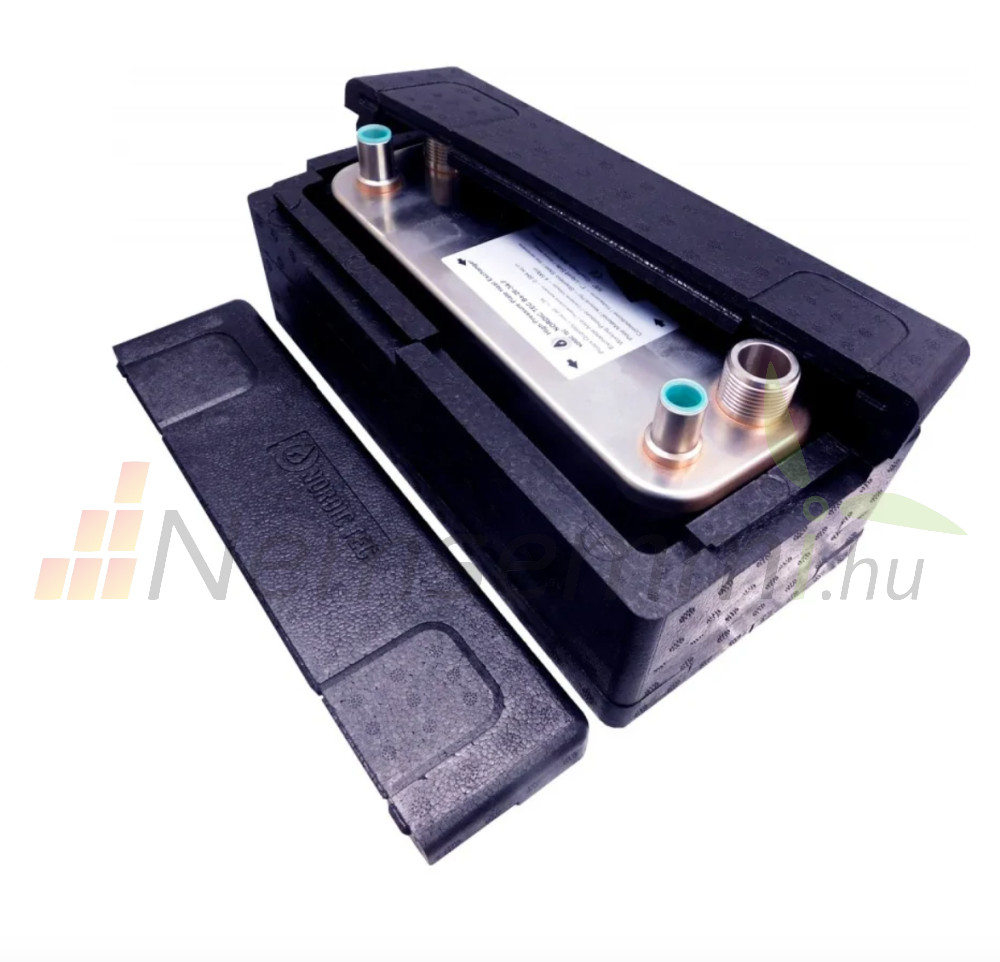

Az 50 lemezes Ba-68-50-F hőcserélő alapértelmezett konfigurációja tartozékok nélküli egység. Azonban, ha szeretné javítani a teljesítményét, lehetősége van hőcserélő szigetelést is rendelni. Ez nagyon jó megoldás további védelem biztosítására a lemezes hőcserélő számára és a kapacitás növelésére.
Főbb jellemzői:

• Lemezek száma: 50 lemez
• Csatlakozások
• Gáz oldal: 7/8"-os cső (φ22)
• Folyadék oldal (hőfelvevő oldal): 1"
• Hőcserélő felület: 3,40 m²
• Becsült hőszivattyú / egység / légkondicionáló teljesítmény: 22-35 kW
• Működési nyomás a gáz oldalon: akár 45 bar
• A hőcserélő szigetelése opcionális kiegészítő; szigeteléssel vagy anélkül is megvásárolható.

A hűtőközeg hőcserélők 4,5 MPa nyomásig való ellenállása alapvető tulajdonság, amely megkülönbözteti őket a hagyományos folyadék-folyadék hőcserélőktől.

Hőcserélő R134a-víz és R32-víz - milyen más hőszivattyú hűtőközegekkel képes a Nordic Tec Ba-68-50-F kezelni?

Jelenleg a Ba-68-50-F hőcserélőt főként R134a kondenzátorként használják - azaz egy R134a-víz hőcserélő. Azonban a legtöbb hűtőközeg és F-gáz hasonlóan viselkedik egy hőszivattyú rendszerben - természetesen eltérnek környezeti hatásukban, összetevőikben - egyesek kicsit magasabb nyomást generálnak (mint például az R32), mások kiterjedtebbek. Ennek ellenére funkciójuk hasonló - ez azt jelenti, hogy ha hőszivattyúhoz keres kondenzátort, de más hűtőközeget használ, mint az R134a, nem lesz probléma, biztonságosan használhatja hőcserélőnket.

Milyen hűtőközegeket lehet használni a Nordic Tec gáz-víz hőcserélőivel?

Kínálatunk gáz-víz hőcserélői 45 bar-ig tanúsítottak. Ez azt jelenti, hogy a hőszivattyú 65°C-os üzemi tartományán belül gyakorlatilag minden elérhető hűtőközeg használható. Néhány példa:

• R134a - egy régebbi hűtőközeg, fokozatosan kivezetésre kerül, de még mindig sok hőszivattyúban jelen van.
• R410a - hosszú ideig az egyik fő "freon"-nak tekintették.
• R407c - nagyon gyakran előforduló hűtőközeg légkondicionáló rendszerekben.
• R290 - egyszerűen propán, amely szintén népszerű sok európai országban.
• R32 - vitathatatlanul a legújabb trend, egy hűtőközeg, amely a leghatékonyabb, legeredményesebb és legkörnyezetbarátabb.

Természetesen több hűtőközeg is elérhető, különösen figyelembe véve a légkondicionálók hőszivattyúkká történő átalakításának trendjét. Az, hogy egy adott hűtőközeget nem említettek, nem jelenti azt, hogy a Nordic Tec gáz-víz hőcserélői nem képesek kezelni. Nem fognak jelentősen eltérni a fent említett típusoktól.

Megfelelő lehet SWEP B25T vagy B85 kiváltására.

Gáz-folyadék hőcserélő

Lemezek száma: 50 darab
Hőcserélő felület: 3,40 m²
Anyag: 316L rozsdamentes acél, vákuumforrasztott rézzel
Fűtési kapacitás hőszivattyú / légkondicionáló / hűtőegység számára: 22-35 kW
Hűtőközeg / Gáz halmazállapotú közegek csatlakozása: φ22 - 7/8" keményforrasztáshoz
Hagyományos folyadék közegek csatlakozása: 1" - DN 25
Üzemi nyomás: Akár 45 bar (ez a maximálisan megengedett nyomás)

Üzemi hőmérséklet:

• Min. hőmérséklet: -190°C
• Max. hőmérséklet: +225°C

Nyomáspróbák üzembe helyezés előtt: > 60 bar
Átfolyási sebesség: 22 m³/h
Csatlakozási mód: ellenáramú

A hűtőközeg csatornák jellemzői:

• I. Csatorna - freon/gáz/hűtőközeg számára készült - forrasztott csatlakozásokkal felszerelve - azaz ϕ 22 - 7/8" méretű csövek.
• II. Csatorna - folyadék (víz/glikol oldat) számára készült.
