Gáz-folyadék hőcserélő Freon hőcserélő 40 lemezes Ba-68-40-F hűtőközegekhez 2,72 m²

Freon hőcserélő

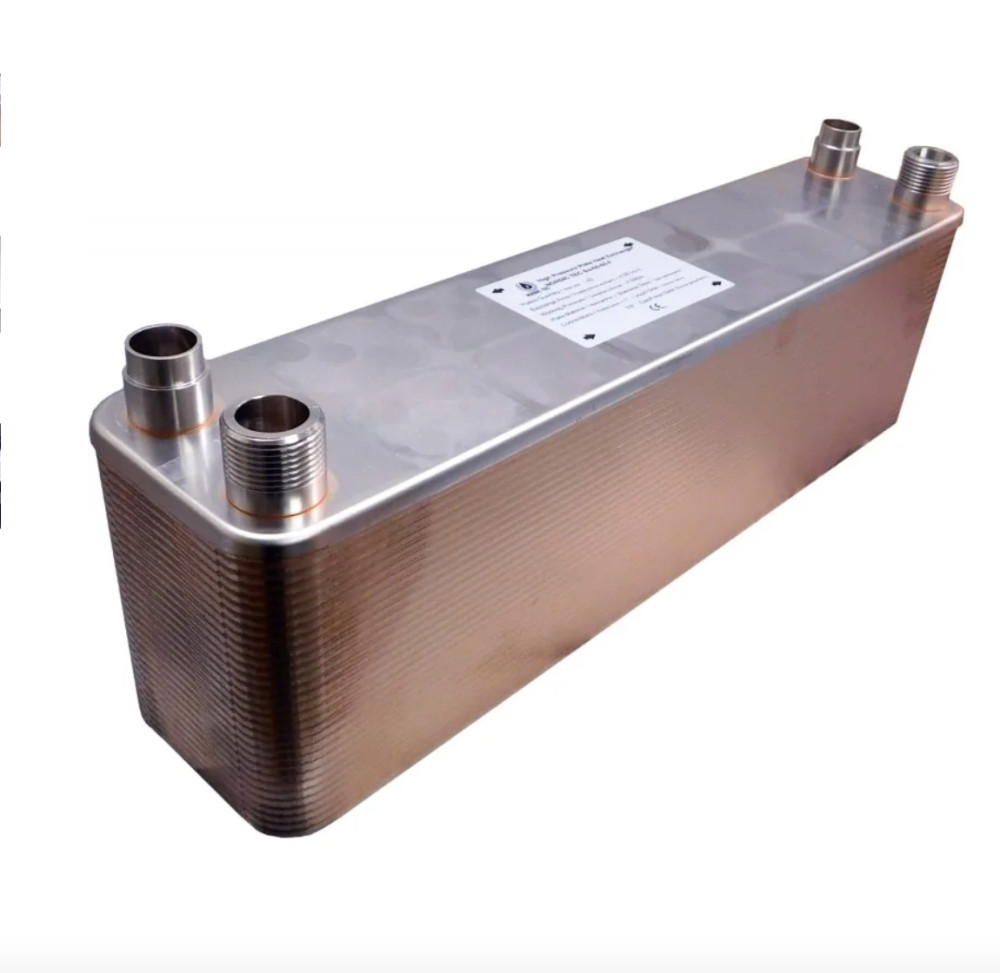

A Ba-68-40 freon-víz hőcserélő a Nordic Tec egyik nagyobb PHE (lemezes hőcserélő) hőcserélője a Ba-68-F (freon) sorozatban. Ezzel a hőcserélő felület sorral (kb. 2,72 m²) kiválóan működik hőszivattyúkkal vagy olyan egységekkel, amelyek hűtőközegekkel, mint például R410A, R32, R290, R404 és mások működnek.
A 40 lemezes Ba-68-40-F hőcserélő alapértelmezett verziója tartozékok nélküli egység. Azonban, ha szeretné javítani a teljesítményét, hozzáadhat egy hőcserélő szigetelést.
Hőszivattyú kondenzátor 24 kW - 28 kW - Nordic Tec Ba-68-40-F hőcserélő F-gázokhoz
Ha nagyobb hőszivattyúhoz keres lemezes kondenzátort, a Ba-68-40 hőcserélő ideális 24 kW-os hőszivattyúkhoz. Tudatában van annak, hogy a kondenzátor némi tartalékkal lett kiválasztva, mert a hőcserélő akár 28 kW-os hőszivattyúkkal is megbirkózik. A hőszivattyú kondenzátor teljesítményparaméterét az R410a hűtőközegre számították - egyes esetekben azonban a Ba-68-40-F modell könnyen működhet még nagyobb egységekkel is, például 30 kW-os hőszivattyúkkal, különösen ha hatékonyabb F gázokkal működnek, mint az R32.
Főbb jellemzői:

• Lemezek száma: 40 lemez
• Csatlakozások
• Gáz oldal: 7/8"-os cső (φ22)
• Folyadék oldal (hőfelvevő oldal): 1"
• Hőcserélő felület: 2,72 m²
• Becsült hőszivattyú / egység / légkondicionáló teljesítmény: 18 kW - 24 kW - 28 kW
• Működési nyomás a gáz oldalon: akár 45 bar

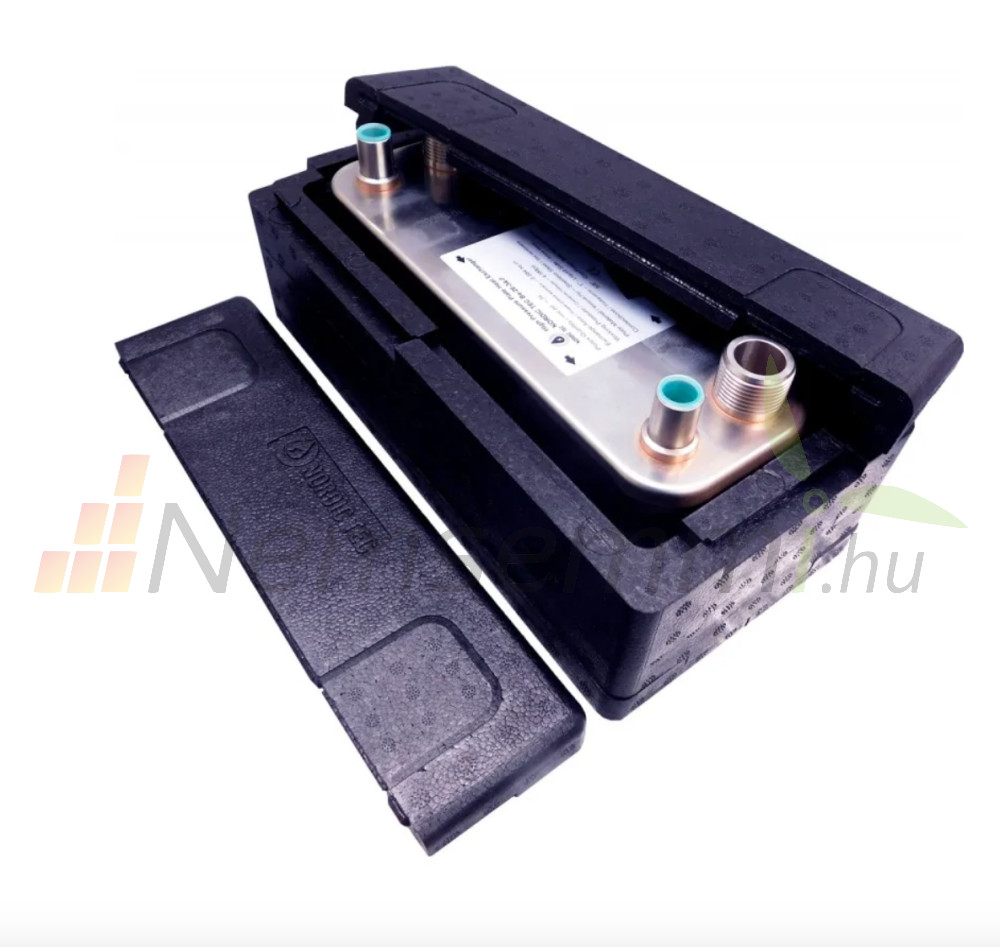

• A hőcserélő szigetelése opcionális kiegészítő; szigeteléssel vagy anélkül is megvásárolható.
• A hűtőközeg hőcserélők 4,5 MPa nyomásig való ellenállása alapvető tulajdonság, amely megkülönbözteti őket a hagyományos folyadék-folyadék hőcserélőktől.
• Megfelelő lehet SWEP B25T vagy B85 kiváltására.

Gáz-folyadék hőcserélő

Lemezek száma: 40 darab
Hőcserélő felület: 2,72 m²
Anyag: 316L rozsdamentes acél, vákuumforrasztott rézzel
Fűtési kapacitás hőszivattyú / légkondicionáló / hűtőegység számára: 18 kW - 24 kW - 28 kW

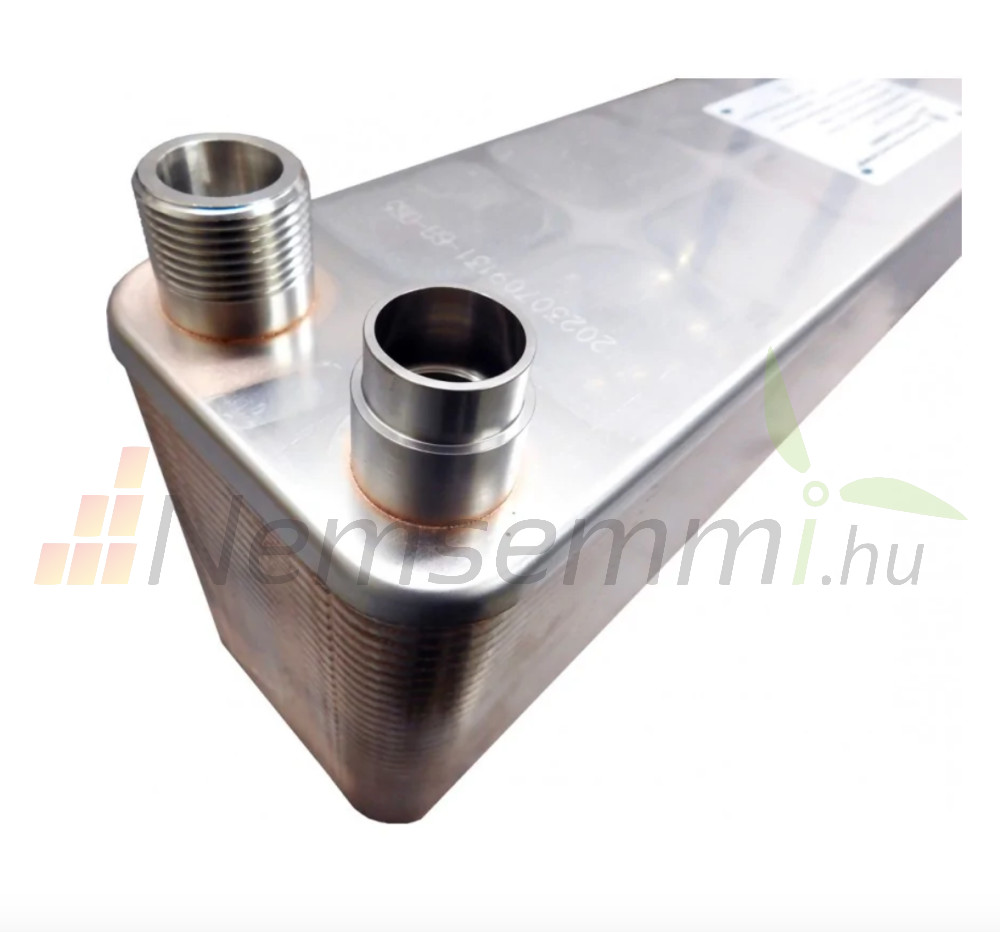

Hűtőközeg / Gáz halmazállapotú közegek csatlakozása: φ22 - 7/8" keményforrasztáshoz
Hagyományos folyadék közegek csatlakozása: 1" - DN 25
Üzemi nyomás: Akár 45 bar (ez a maximálisan megengedett nyomás)
Üzemi hőmérséklet:

• Min. hőmérséklet: -190°C
• Max. hőmérséklet: +225°C

Nyomáspróbák üzembe helyezés előtt: > 60 bar
Átfolyási sebesség: 22 m³/h
Csatlakozási mód: ellenáramú

A hűtőközeg csatornák jellemzői:

• I. Csatorna - freon/gáz/hűtőközeg számára készült - forrasztott csatlakozásokkal felszerelve - azaz ϕ 22 - 7/8" méretű csövek.
• II. Csatorna - folyadék (víz/glikol oldat) számára készült.

Paraméterek - (28 kW esetén):

• Oldal 1: F-gáz oldal: R410a; Tcond = 40ºC,
• Oldal 2: Folyadék oldal: Víz; T-IN= 32ºC; T-OUT = 37 ºC
