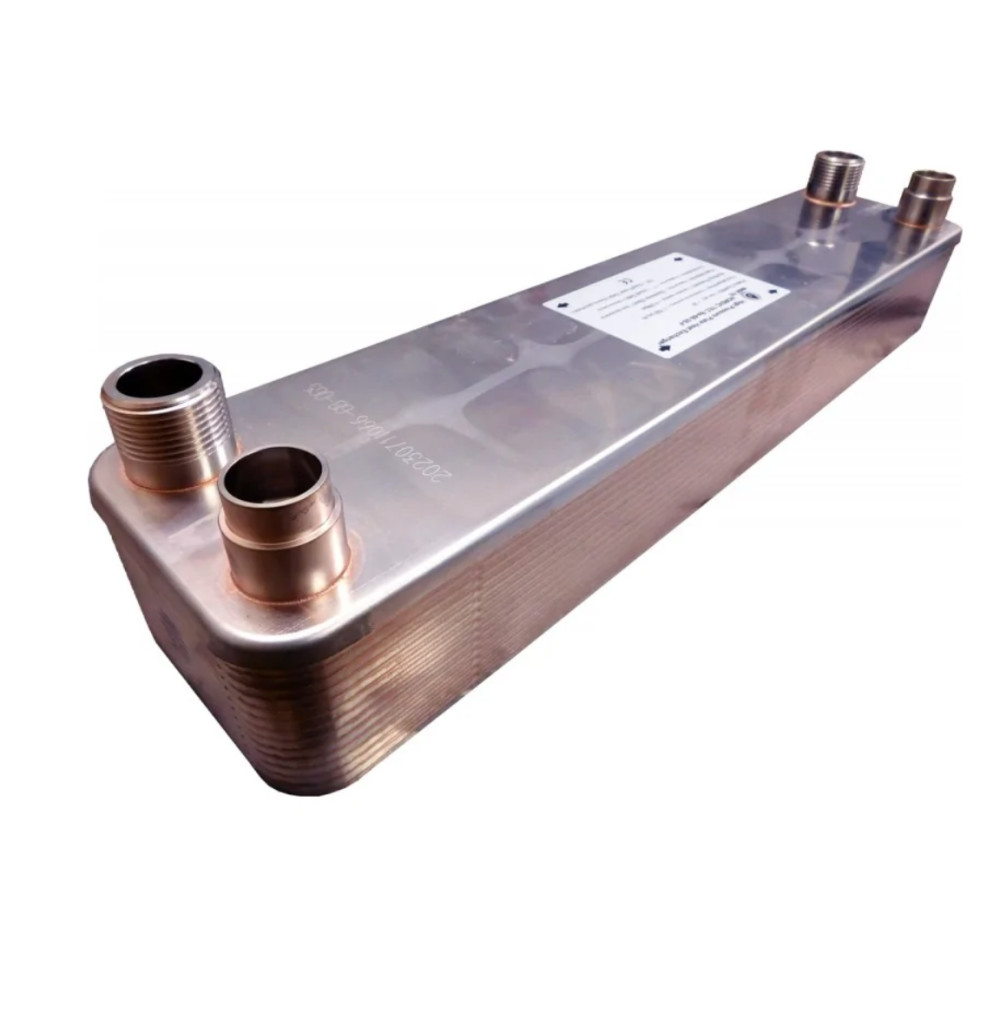

Gáz-folyadék hőcserélő Freon hőcserélő 26 lemezes Ba-68-26-F hűtőközegekhez 1,77 m²

Freon hőcserélő

Lemezes hőcserélő hőszivattyúkhoz vagy légkondicionálókhoz, alkalmas nagyobb egységekhez a 13 kW - 18 kW tartományban.
A Ba-68-26 hűtőközeg hőcserélő a gáz vagy hűtőközeg hőcserélői közé tartozik a Ba-68 sorozatból, teljesítmény és hőcserélő felület alapján a sorozat közepén helyezkedik el. 1,768 m² felületével kiválóan támogatja a hőszivattyúkat vagy olyan egységeket, amelyek hűtőközegekkel, például R410a, R32, R290, R404 vagy hasonló médiumokkal működnek. Jól alkalmazható 13 kW és 18 kW közötti névleges kapacitású eszközökhöz. A Ba-68-F sorozatban nagyobb hűtőközeg-víz hőcserélők is találhatók, amelyek felülete meghaladja a 3-4 négyzetmétert.

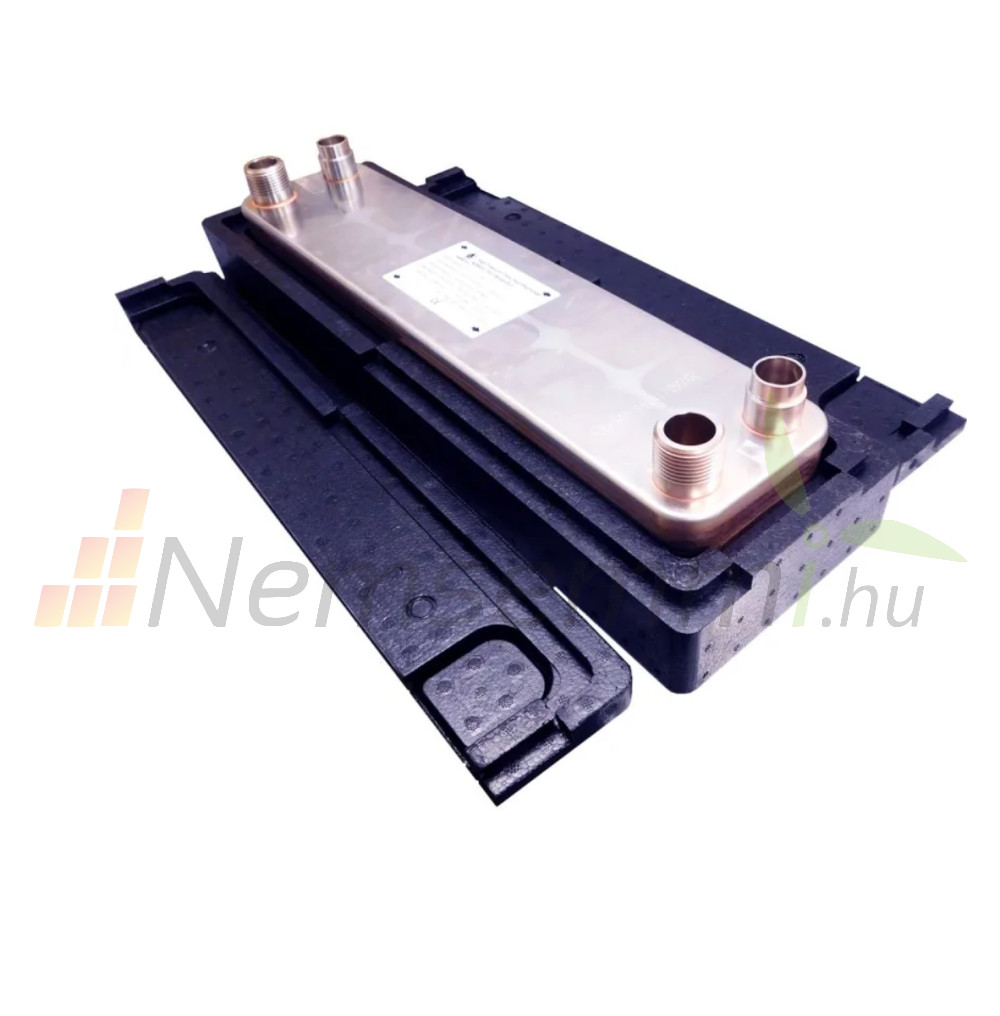

A Ba-68-26-F gáz hőcserélőt alapváltozatban (szigetelés nélküli) vagy hőszigeteléssel is megvásárolhatja, ami különösen előnyös fűtési alkalmazásokhoz, mivel a szigetelés növeli a hatékonyságot és minimalizálja a környezet felé történő hőveszteséget.
Főbb jellemzői:

• Lemezek száma: 26 lemez
• Csatlakozások
• Gáz oldal: 7/8"-os cső (φ22)
• Folyadék oldal (hőfelvevő oldal): 1"
• Hőcserélő felület: 1,770 m²
• Becsült hőszivattyú / egység / légkondicionáló teljesítmény: 13-18 kW
• Működési nyomás a gáz oldalon: akár 45 bar
• A hőcserélő szigetelése opcionális kiegészítő; szigeteléssel vagy anélkül is megvásárolható.

Gáz-folyadék hőcserélő

Lemezek száma: 26 darab
Hőcserélő felület: 1,77 m²
Anyag: 316L rozsdamentes acél, vákuumforrasztott rézzel
Fűtési kapacitás hőszivattyú / légkondicionáló / hűtőegység számára: 13-18 kW
Hűtőközeg / Gáz halmazállapotú közegek csatlakozása: φ22 - 7/8" keményforrasztáshoz
Hagyományos folyadék közegek csatlakozása: 1" - DN 25
Üzemi nyomás: Akár 45 bar (ez a maximálisan megengedett nyomás)
Üzemi hőmérséklet:

• Min. hőmérséklet: -190°C
• Max. hőmérséklet: +225°C

Nyomáspróbák üzembe helyezés előtt: > 60 bar
Átfolyási sebesség: 22 m³/h
Csatlakozási mód: ellenáramú

Paraméterek:

• R410a Freon oldala; Tcon = 40ºC
• Folyadék oldala: Víz; T-IN = 32ºC; T-OUT = 37ºC

Hogyan működik a hőszivattyú kondenzátor 16 kW - 18 kW teljesítménnyel - vagy bármilyen más teljesítménnyel?
A teljesítmény természetesen a Ba-68-26-F hőcserélő kontextusában kerül kiválasztásra.

A hőszivattyú kondenzátor minden fűtési és hűtési rendszer kulcsfontosságú alkotóeleme, amely a hőszivattyú technológián alapul. Feladata a hűtőközeg gáz (freon) átalakítása gáz halmazállapotból folyékony halmazállapotba - ez a felhalmozott hő környezetbe történő leadásával történik - esetünkben a hőcserélő második csatornájában áramló vízbe. Ez szükséges a megfelelő hőmérséklet eléréséhez a körforgásban, azaz a hőszivattyú a víz fűtéséhez. Hőcserélőnk itt kondenzátor szerepet tölt be.

Hogyan működik a hőszivattyú kondenzátor a Ba-68-26-F lemezes hőcserélő formájában?
Lényegében a hőszivattyú kondenzátor mindig egyfajta hőcserélő - a hőcsere elvén működik a hűtőközeg gáz és a környezet között. Amikor a hűtőközeg gáz áthalad a kondenzátoron, leadja a felhalmozott hőt, ami gáz halmazállapotból folyékony halmazállapotba történő változást eredményez. Ez a folyamat a hűtőközeg gáz és a környezet közötti hőmérsékletkülönbség miatt lehetséges. Egy másodlagos folyamat során a hő átadódik a folyadékra, így történik a fűtés.

Különböző alkalmazásokban a kondenzátor különböző formákat ölthet - például tekercsek vagy csövek formájában, amelyeken a hűtőközeg gáz áthalad - és így tovább. Ez alatt a folyamat alatt a hűtőközeg gázból hőt vonnak el, ami kondenzálódást és halmazállapot változást eredményez gázból folyadékra - ez állandó marad. Azonban - a lemezes hőcserélők ilyen formában történő alkalmazása optimális megoldásnak tűnik ár, teljesítmény és piaci elérhetőség szempontjából. A lemezes hőcserélő valószínűleg a legjobb kész megoldás a piacon, amely kondenzátorként funkcionálhat. Fontos, hogy ne csak bármilyen hőcserélő legyen, hanem egy gondosan kiválasztott nagy nyomású modell (45 bar).
