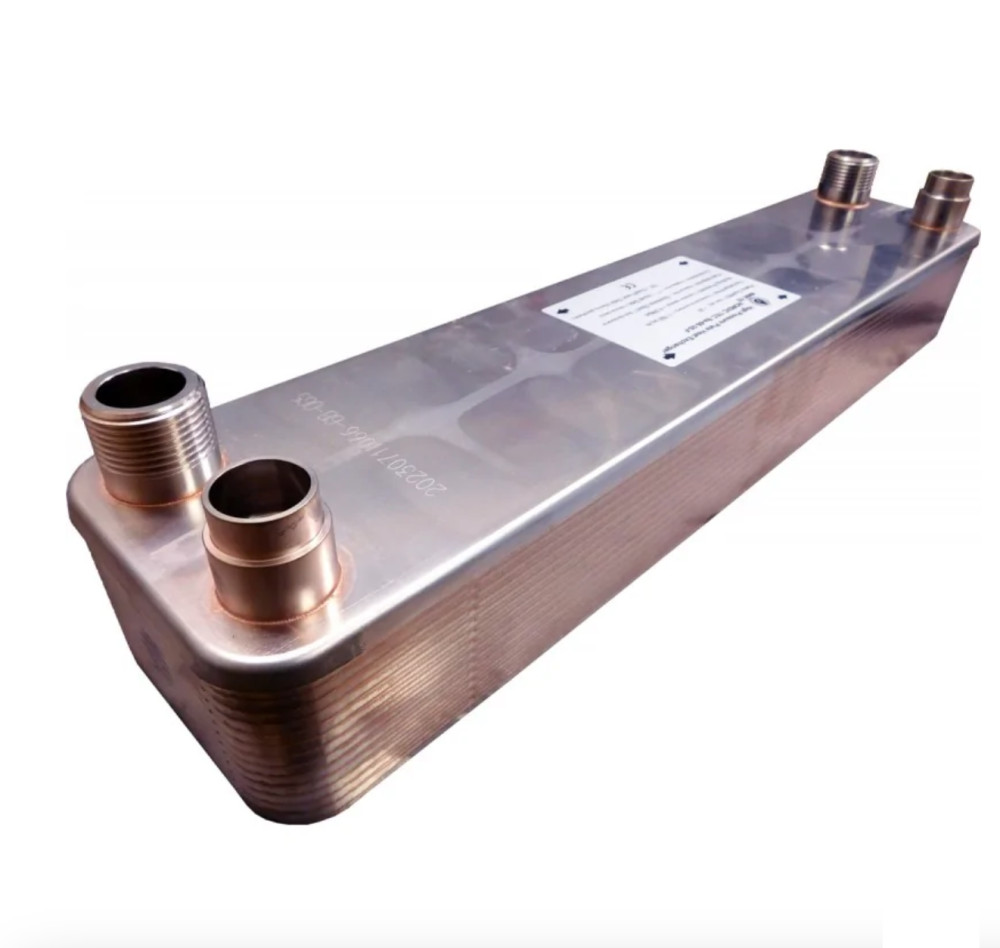

Gáz-folyadék hőcserélő Freon hőcserélő 10 lemezes Ba-68-10-F hűtőközegekhez 0,68m²

Freon hőcserélő

Gáz/Freon hőcserélő két csatornával tervezve, egyik a gáz/freon/hűtőközeg számára, a másik pedig folyadék számára, amely lehet víz vagy glikol oldat. A freon és hasonló közegek hőcserélőjét elsősorban kondenzátor-párologtatóként használják hőszivattyúkban vagy hasonló eszközökben, például hűtőegységekben és légkondicionálókban. Az egyik kulcsfontosságú tervezési jellemző, amely megkülönbözteti ezt a modellt a hagyományos lemezes hőcserélőktől, az a magasabb nyomással szembeni ellenállás, amelyet a freonnal vagy hűtőközegekkel végzett munka során generálhat (akár 45 bar-ig), és az előkészített csatlakozások a gázközegekhez.
Főbb jellemzői:

• Lemezek száma: 10 lemez
• Csatlakozások
• Gáz oldal: 7/8"-os cső (φ22)
• Folyadék oldal (hőfelvevő oldal): 1"
• Hőcserélő felület: 0,680 m²
• Becsült hőszivattyú / egység / légkondicionáló teljesítmény: 8 kW
• Működési nyomás a gáz oldalon: akár 45 bar

A Ba-68-F hőcserélők sorozatának hőcserélő felülete freon és gáz számára A Ba-68-10-F freon-folyadék hőcserélő hőcserélő felülete 0,68 m², és ez a legkisebb hőcserélő a Ba-68-F sorozatban.
A 10 lemezes hőcserélő a legkisebb a Ba-68 sorozatban, amelyet gáz és folyadék számára terveztek. Ha alkalmazása nagyobb hőcserélő felületet igényel, mint 0,68 négyzetméter, válasszon nagyobb lemezek számával rendelkező hőcserélőt. A Ba-68 sorozat 8 modellt tartalmaz, a legnagyobb felülete meghaladja a 4 négyzetmétert.
Megfelelő lehet SWEP B25T vagy B85 kiváltására.

Gáz-folyadék hőcserélő

Lemezek száma: 10 darab
Hőcserélő felület: 0,680 m²
Anyag: 316L rozsdamentes acél, vákuumforrasztott rézzel
Fűtési kapacitás hőszivattyú / légkondicionáló / hűtőegység számára: 8 kW
Hűtőközeg / Gáz halmazállapotú közegek csatlakozása: φ22 - 7/8" keményforrasztáshoz
Hagyományos folyadék közegek csatlakozása: 1" - DN 25
Üzemi nyomás: Akár 45 bar (ez a maximálisan megengedett nyomás)
Üzemi hőmérséklet:

• Min. hőmérséklet: -190°C
• Max. hőmérséklet: +225°C

Nyomáspróbák üzembe helyezés előtt: > 60 bar
Átfolyási sebesség: 22 m³/h
Csatlakozási mód: ellenáramú
