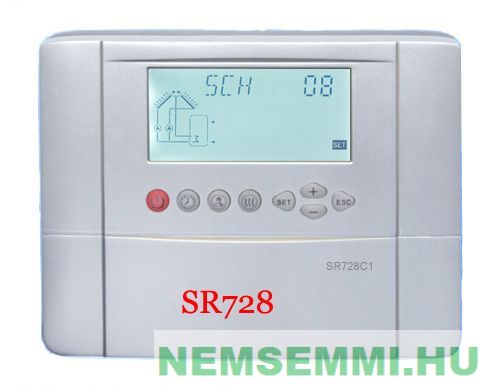

Napkollektor vezérlés SR728C1 szolár szabályzó vezérlő kontroller 5 db érzékelővel

Napkollektor szabályzó

Összetett rendszer vezérlésére 5 érzékelővel.
A vezérlés előre van programozva, a személyre szabása nem bonyolult.
Amennyiben mégis profi felszerelést és programozást szeretne, a termék megvásárlása esetén tudunk kivitelezőt ajánlani, aki Bp. 100km-es körzetében házhoz is megy.

Akár Két tároló kezelése
Akár két kollektormező kezelése ( Pl. ha DK és DNY tetőn is van kollektor )
Medence fűtés kapcsolása
Szolár kör szivattyú fordulatszám vezérlése
Kiegészítő fűtés kapcsolása gáz/szilárd tüzelőanyag kazánnal
Villamos kiegészítő fűtés kapcsolás tartály hőmérséklet alapján
Használati meleg víz keringetés csőben
Fagyvédelmi funkció
Tartály túlmelegedés védelmi funkció
Anti-bakteriális funkció
Nyaralás funkció
A termék 5 darab érzékelőt tartalmaz

Napkollektor vezérlés
Energiaellátás: 230V váltóáram
Fogyasztás: 3W
Hőmérséklet érzékelők pontossága ± 2 C
Kollektor hőmérsékletmérő tartománya (PT1000): -10-200°C
Tartály hőmérsékletmérő tartománya : 0-100°C
Bemenet 6 db érzékelőhöz
Kimenet 5 db, egyenként 600W szivattyúhoz vagy 3 járatú szelephez
Környezeti optimális hőmérséklet: -10 - 50°C
Környezeti hatásokkal szembeni védettség: IP40

A csomag tartalma:

1 db programozható fali vezérlőegység kijelzővel

2 db PT1000 szenzor a napkollektorhoz
3 db NTC10K szensor a tartályokhoz
1 db rögzítő egységcsomag
1 db szerelési útmutató

Main technical data
・ Appearance of controller: see product itself ( dimension: 191mm x140mm x40mm)
・ Power supply：AC230V ±10%
・ Power consumption：< 3W
・ Accuracy of temperature measuring： ± 2 oC
・ Range of collector temperature measuring： -10 ~200 oC
・ Range of tank temperature measuring： 0 ~100 oC
・ Suitable power of pump： 5 pumps possible to be connected, power of each pump ≤ 600W .
・ Inputs： 6 sensors,
・ 2 piece Pt1000 sensor (≤500oC) for collector (silicon cable≤280oC),
・ 4 pieces NTC10K, B3950 sensor (≤ 135oC) for tank, (PVC cable ≤105oC),
・ Output:5 pums(or three way electromagnetic valve)
・ Ambient temperature ：-10oC ~ 50oC.
・ Water proof grade：IP40.

Main Functions

1 Access main menu
2 Access submenu
3 Main menu THET Timing heating
4 DT Temperature difference adjusting function
5 TEMP Temperature main menu
6 EM Emergency collector temperature (emergency switch-off temperature of collector)
7 CMX Maximum limited collector temperature (collector cooling function)
8 CNN Low temperature protection of collector
9 CFR Frost protection of collector
10 REC Tank re-cooling function
11 SMX1 Maximum temperature of tank 1
12 SMX2 Maximum temperature of tank 2
13 MAX1 Maximum turnoff temperature (for solid fuel boiler, return heating, heat transferring between tanks)
14 MIN1 Minimum turn-on temperature (for solid fuel boiler, return heating, heating transferring between tanks)
15 FUN Auxiliary function
16 DVWG Anti-Legionella function
17 CIRC Temperature controlled hot water circulation pump
18 nMIN Circuit pump speed adjusting (RPM speed controlling)
19 DTS Standard temperature difference (for circuit pump speed adjusting)
20 RIS Increased rate (for circuit pump speed adjusting)
21 OHQM thermal energy measuring
22 FMAX Flow rate
23 MEDT Type of heat transfer liquid
24 MED% Concentration of antifreeze
25 PRIO Priority logic of tank
26 TRUN Heating loading- time
27 TSTP Heating interval- time
28 BYPR High temperature by-pass function (tank temperature automatically adjusting)
29 HND Manual mode
30 PASS Password setting
31 RSET Recovery factory setting
32 ON/OFF button
33 Holiday function
34 Manual heating
35 Temperature query function
36 Memory protection
37 Anti-dry heating protection
38 Screen protection
