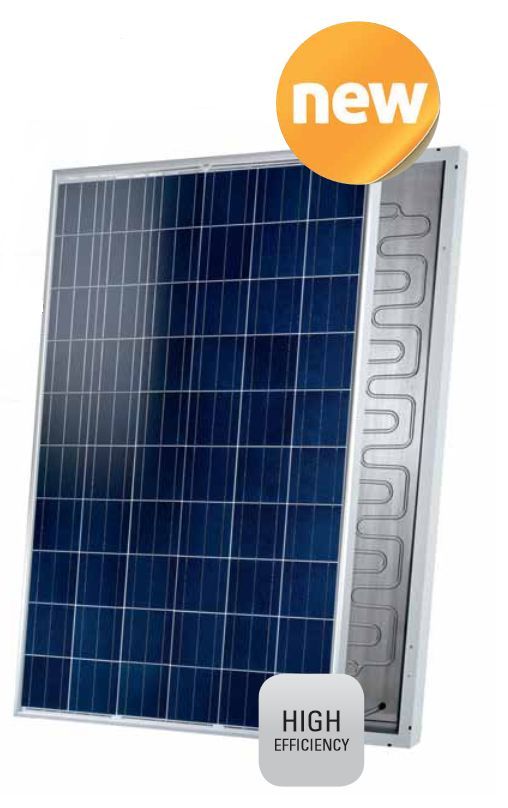

Hybrid napkollektor - 250W polikristályos napelem és síkkollektor egyben! A síkkollektor hűti a napelemet a nagyobb teljesítrményért, közben melegvizet készít

Hibrid napkollektor technikai adatok

NAPELEM ÁLTALÁNOS ADATAI

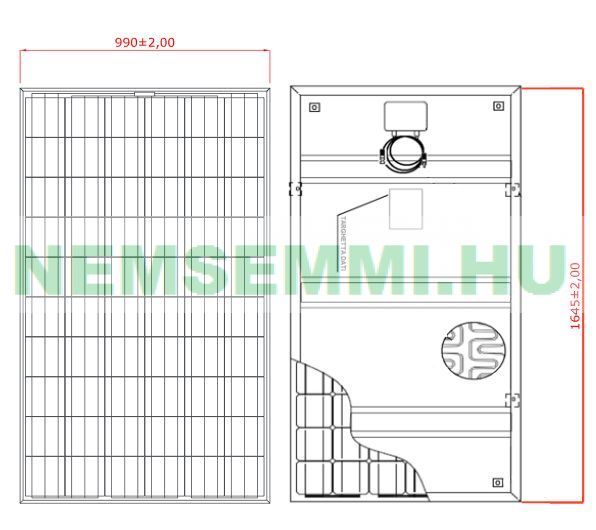

méretei h x sz x m  1645 x 990 x 46 mm
működési hőm. tartomány -40°C +85°C ( fagyálló folyadék esetén )

Napelem
cellák típusa polykristályos
cellák száma/modul 60
cella méretek 156 x 156 mm

NAPELEM TECHNIKAI ADATAI
maximális teljesítmény 250Wp

névleges feszültség 30,84V

üresjárati feszültség (Voc) 37,2V

névleges áramerősség 8,15A

rövidzárási áram (Isc) 8,04A

Hatásfok: 15,35%
Szigetelési feszültség: DC 1000V
By-Pass dióda 16 A

Üveg vastagsága: 4 mm

TOVÁBBI MŰSZAKI ADATOK
normál működési hőm. 46°C ± 2°C
hőmérséklet együttható Voc -0.33 %/°C
hőmérséklet együttható Isc 0.005 % /°C
hőmérséklet együttható teljesítmény -0.42 % /°C

NAPKOLLEKTOR ÁLTALÁNOS ADATAI
Nettó felület: 1,45 m²
Névleges teljesítmény: 849 W

Stagnálási hőmérséklet: °C 83
Átfolyás max: 2 liter/perc
Űrtartalom: 1,2 liter
Hőveszteség tényező: 15,529 Wm-²K-²
Hőveszteség tényező: a2 0,010 Wm-²K-²

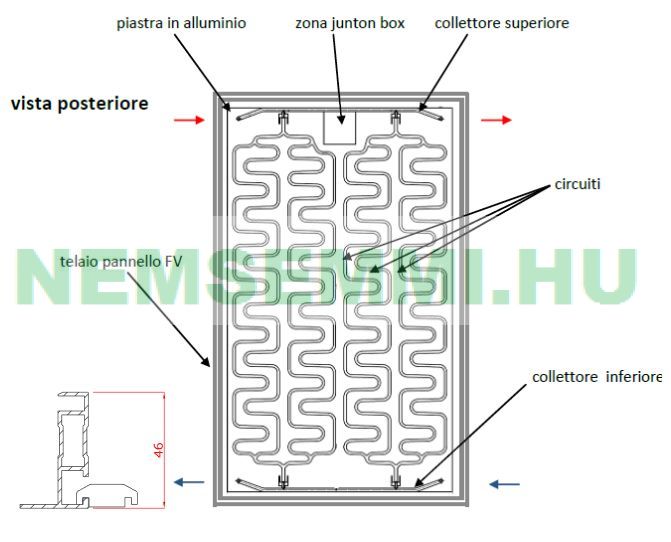

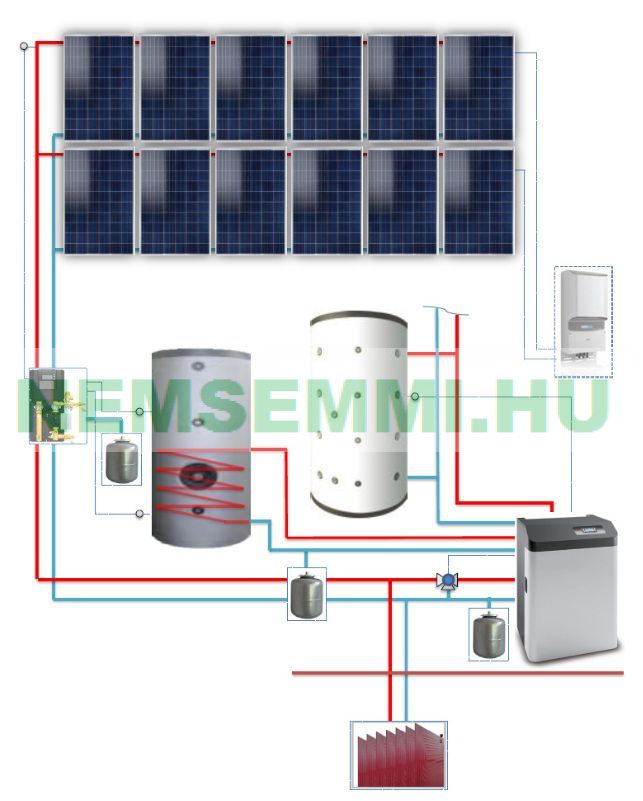

A hátsó oldalon áramoltatott fagyálló alacsony hőfokon tartja a napelemet,  amely így még forró időjárásban sem emelkedik az ideális hőmérséklet fölé, ezért legalább 25%-kal növekszik a napelem áramtermelő kapacitása, miközben a leadott hőből meleg vizet készíthetünk.
A síkkollektor egység több, mint fele akkora hőtermelő kapacitással rendelkezik, mint egy  hasonló méretű síkkollektor.
