Hibrid napelem

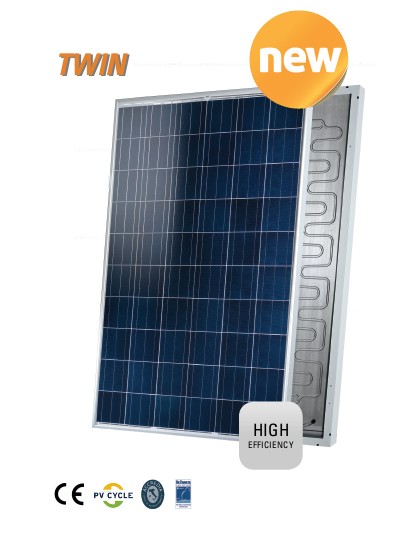

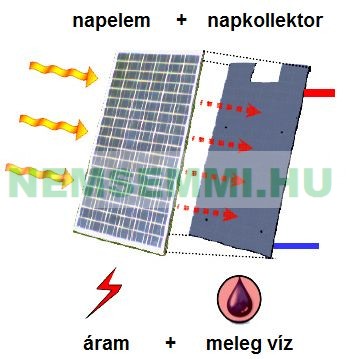

A hibridmodulnak kettős funkciója van - Áramot termel, és vizet melegít.
A kollektor első részén a monokristályos napelem van, amely áramot termel és közben a napsütés hatására felmelegszik. A felmelegedés jelentősen rontja a hatásfokát.

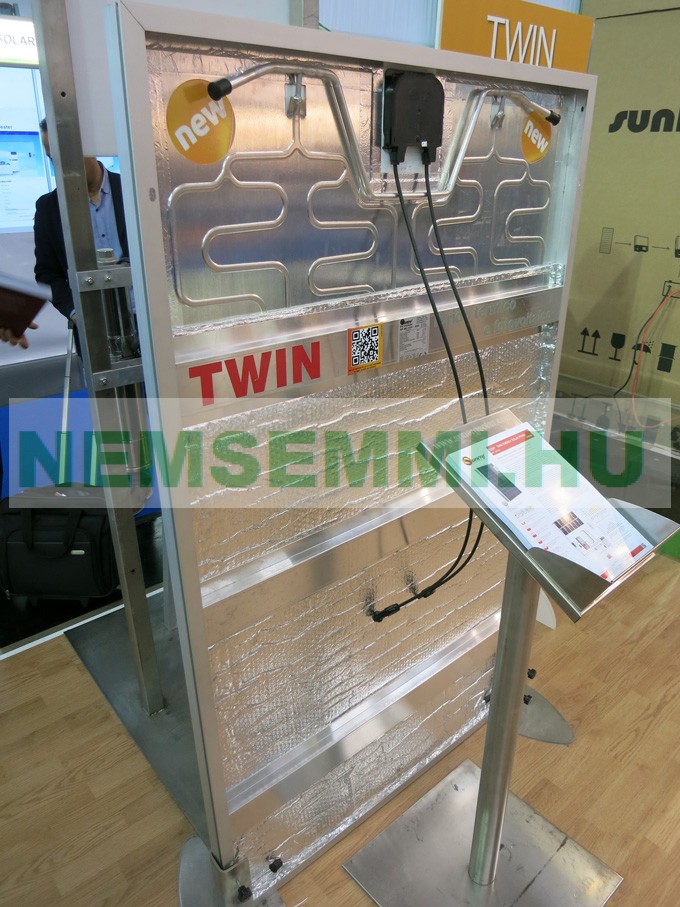

A hátsó felületre integrálva található egy síkkollektor, ami átveszi a meleget és lehűti a napelem részt.
Ezáltal növeli a napelem teljesítményét, közben meleg vizet készít, mint egy hagyományos napkollektor.

Hibrid napkollektor

Napelem:
Üveg: antireflexiós biztonsági üveg 3,2 mm
Monokristályos 5-bus-bar cellák

Csatlakozás Bypass diódával IP-65
Kábel 4 mm2, 2 x 1 m MC4-csatlakozóval
Eloxált alumíniumkeret
Alumínium hátlap
Méret: 1665 х 1002 х 46 mm
Súlya: 32 kg
Cellák száma: 60
Csúcsteljesítmény: 340 Wp
Névleges feszültség: 34,78 V
Csúcsfeszültség: 40,85 V
Névleges áramerősség: 9,77 A
Rövidzár áram: 10,35 A
Működés hőmérséklet: -40 + 85 ºC
Normál működési hőmérséklet 46 ºC
Maximális rendszerfeszültség: 1000 V
Maximális áramerősség a védődiódán keresztül: 16 A

Hatásfok: 20,38 %

Napkollektor
Nettó felület: 1,45 m² (a napelem felülete)
Maximális hatásfok: 55%
Névleges teljesítmény: 950 W
Átfolyás: 1,5 - 2,5 liter/perc
Űrtartalom: 1,14 liter
Hőveszteség tényező: a1 6,3
Hőveszteség tényező: a2 0,08
Maximális nyomás: 4 bar

A hátsó oldalon áramoltatott fagyálló alacsony hőfokon tartja a napelemet, amely így még forró időjárásban sem emelkedik az ideális hőmérséklet fölé ezért legalább 25%-kal növekszik a napelem áramtermelő kapacitása, miközben a leadott hőből meleg vizet készíthetünk.
A napkollektor egység kb. fele akkora hőtermelő kapacitással rendelkezik, mint egy hasonló méretű napkollektor.
