HIBÁS SZOFTVERESEN! Napkollektor vezérlés SR1568 szolár szabályzó vezérlő kontroller 7 db érzékelővel

Napkollektor szabályzó

Összetett rendszer vezérlésére 7 érzékelővel.
A vezérlés előre van programozva, a személyre szabása nem bonyolult.
Amennyiben mégis profi felszerelést és programozást szeretne, a termék megvásárlása esetén tudunk kivitelezőt ajánlani, aki Bp. 100km-es körzetében házhoz is megy.
Akár két tároló kezelése és akár két kollektormező kezelése (Pl. ha DK és DNY tetőn is van kollektor).
Medence fűtés kapcsolása.
Szolár kör szivattyú fordulatszám vezérlése.
Kiegészítő fűtés kapcsolása gáz/szilárd tüzelőanyag kazánnal.
Villamos kiegészítő fűtés kapcsolás tartály hőmérséklet alapján.
Használati meleg víz keringetés csőben.
Fagyvédelmi funkció.
Tartály túlmelegedés védelmi funkció.
Anti-bakteriális funkció.
Nyaralás funkció.
A termék 5 darab érzékelőt tartalmaz.

Napkollektor szabályzó

Energiaellátás: 230V váltóáram
Fogyasztás: 3W
Hőmérséklet érzékelők pontossága ± 2 C
Kollektor hőmérsékletmérő tartománya (PT1000): -10-200°C
Tartály hőmérsékletmérő tartománya : 0-100°C
Maximális érzékelő szám: 8 db
Kimenet -7 db relé
Környezeti optimális hőmérséklet: -10 - 50°C
Környezeti hatásokkal szembeni védettség: IP40

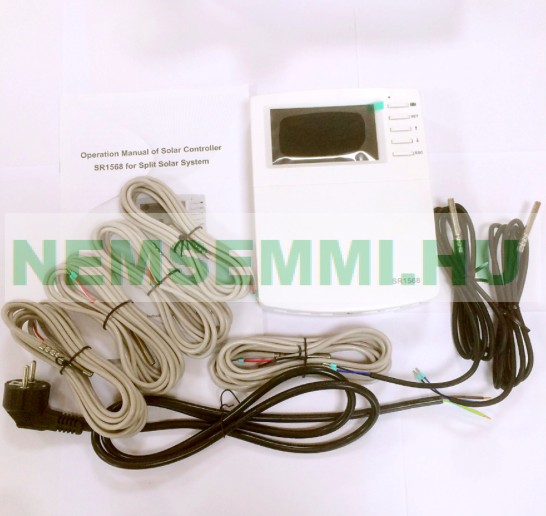

A csomag tartalma:
1 db programozható fali vezérlőegység kijelzővel
2 db PT1000 szenzor a napkollektorhoz
5 db NTC10K szensor a tartályokhoz
1 db rögzítő egységcsomag
1 db szerelési útmutató

A vezérlő mérete: 208mm x158mm x43mm
Tápellátás: AC100-240V50-60Hz. .
Teljesítményfelvétel: <2,5 W
Névleges impulzus feszültség: 2,5 KV
Adatinterfész: TF (mikro SD)
485 áramellátás: 60mA
Ház: műanyag ABS
Védettség típusa: IP41
Védelmi osztály: 1
A szennyezés mértéke: 2
Szerelés: Falra szerelhető

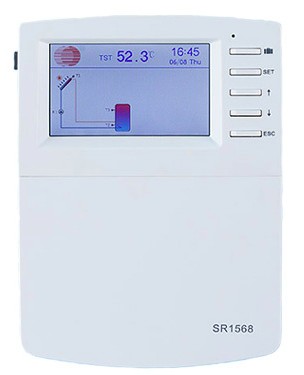

Jelzés / Kijelző: Rendszerellenőrzés Kijelző a rendszer TFT színes kijelző és háttérvilágításának megjelenítésére.
Működés: 5 nyomógomb az elülső fedélen.
A hőmérsékletmérés pontossága:? 0.1oC
A kollektor hőmérsékletének mérése: -10oC ~ 220oC
A tartály hőmérsékletének mérése: 0 ° C ~ 110 ° C
A szivattyú megfelelő teljesítménye: 6 szivattyú csatlakoztatható
Megfelelő HK teljesítmény (backup fűtés): 1 db 1500W.
Bemenetek: 8 érzékelő
2 db * Pt1000 érzékelő (? 500oC) a kollektorhoz (szilikonkábel? 280oC)
6 db * NTC10K B3950 érzékelő (? 135oC) a tartályhoz (PVC kábel? 105oC)
Kimenetek: 7 relé keringető szivattyúhoz és tartalék fűtéshez
3 * Elektromágneses relé Max. Áram 1A
3 * Félvezető relé Max. Áram 1A
1 * potenciálmentes extra alacsony feszültség relé (be / ki jel)
3 * PWM változó frekvencia kimenet (kapcsolható 0-10v)
Környezeti hőmérséklet: -10 ° C ~ 50 ° C.
Vízálló minőségű: IP41
Főbb funkciók:

DATE --- Dátum beállítása
Fény --- Kijelző világosság állítható
Időzített hő --- backup fűtés
Kör --- Melegvíz-keringés
Sys? Alkalmazás programozó
LOAD --- Setup Tank betöltése1
LOAD2 --- Setup Tank betöltése2
COL --- Collector1
Col2 --- Collector2
PUMP --- Szivattyú vezérlési mód
LLOGI --- Tank betöltési logika
COOL --- Hűtés funkció
HEATX --- Termikus energiaátadás a tartályok között.
RPH --- Előmelegítés fűtési visszatérési funkció
AUX --- Segédfunkció
MAN --- Kézi üzemmód
BLPR --- Blokkolási védelem funkció
OTDIS --- Termikus fertőtlenítő funkció
OPARR --- Párhuzamos relé funkció
OHQM --- Hőenergia mérés
GFDS --- Grundfos érzékelő regisztrálása
Press --- Nyomja meg a figyelést
UNIT --- C-F egységkapcsoló
OSDS --- SD kártya
REST --- vissza
PASS --- jelszó beállítva
Firmware frissítés
Nyaralás funkció
Képernyõvédõ
Hibakeresés
Hibaellenőrzés
