Napkollektor vezérlés elektronika

12V tápfeszültséggel üzemeltethető, a kimenete egy relé, amely pl. egy szivattyút vagy elektromos fűtést, hűtést tud kapcsolni

Beállítható hőmérséklet-tartomány: -40 +125° között

Beállítható késleltetés (hiszterézis), azaz pl. lekapcsol 60°-nál, de nem kapcsol vissza, amíg nem csökken le pl. 55°-ra. Ezzel elkerülhető a folyamatos ki-be kapcsolás.

Ez beállítható hűtés módnál is, azaz a relé zár, amíg nem hül le a szoba pl. a 24°-ra, de nem húz be újra, amíg nem lesz pl. 25°.

DC-: a tápegység negatív bemenete

DC +: a tápegység pozitív bemenete

NC: A relé zárt

NO: A relé nyitva

COM: Relé közös pont

A funkció leírása:

P-1: Fűtésvezérlés: Ha a mért hőmérséklet alacsonyabb, mint T1, a relé rövidre zár,
       T2 felett nyit

P-2: Hűtésvezérlés: Ha a mért hőmérséklet magasabb, mint T2, a relé rövider zár, ha
       alacsonyabb, mint T1, akkor nyit

P-3: Állandó hőmérsékletszabályozás: Ha a mért hőmérséklet T1 és T2 között van, a relét zár,
       egyébként nyitva

P-4: Állandó hőmérséklet-szabályozás: Ha a mért hőmérséklet T1 és T2 között van, a relét
       nyitva, egyébként zárva

P-5: A késleltetési idő beállítása

Beállítás

K1: Tartsa nyomva 2 másodpercig a funkcióbeállításhoz vagy a funkcióbeállításból való kilépéshez; Röviden nyomja meg a felső és az alsó határérték vagy a késleltetési idő beállításának megadásához

P-1 - P-4 módban: nyomja addig a K1 gombot hogy a kijelző villogjon.
A K2, K3 gombbal állítsa be az első T1 küszöbhőmérsékletet, majd nyomja meg a K1 gombot,
ekkor kijelző megint villog.

A K2, K3 gombbal állítsa be a második T2 küszöbhőmérsékletet, majd nyomja meg a K1 gombot.
P-5 módban: nyomja addig a K1 gombot hogy a kijelző villogjon.

A K2, K3 gombbal állítsa be az első T1 küszöbhőmérsékletet, majd nyomja meg a K1 gombot,
ekkor kijelző megint villog. K2, K3 gombbal állítsa be a késleltetési időt.

K1 gomb: választógomb

K2 gomb: plusz

K3 gomb: mínusz

Csomag tartalma:

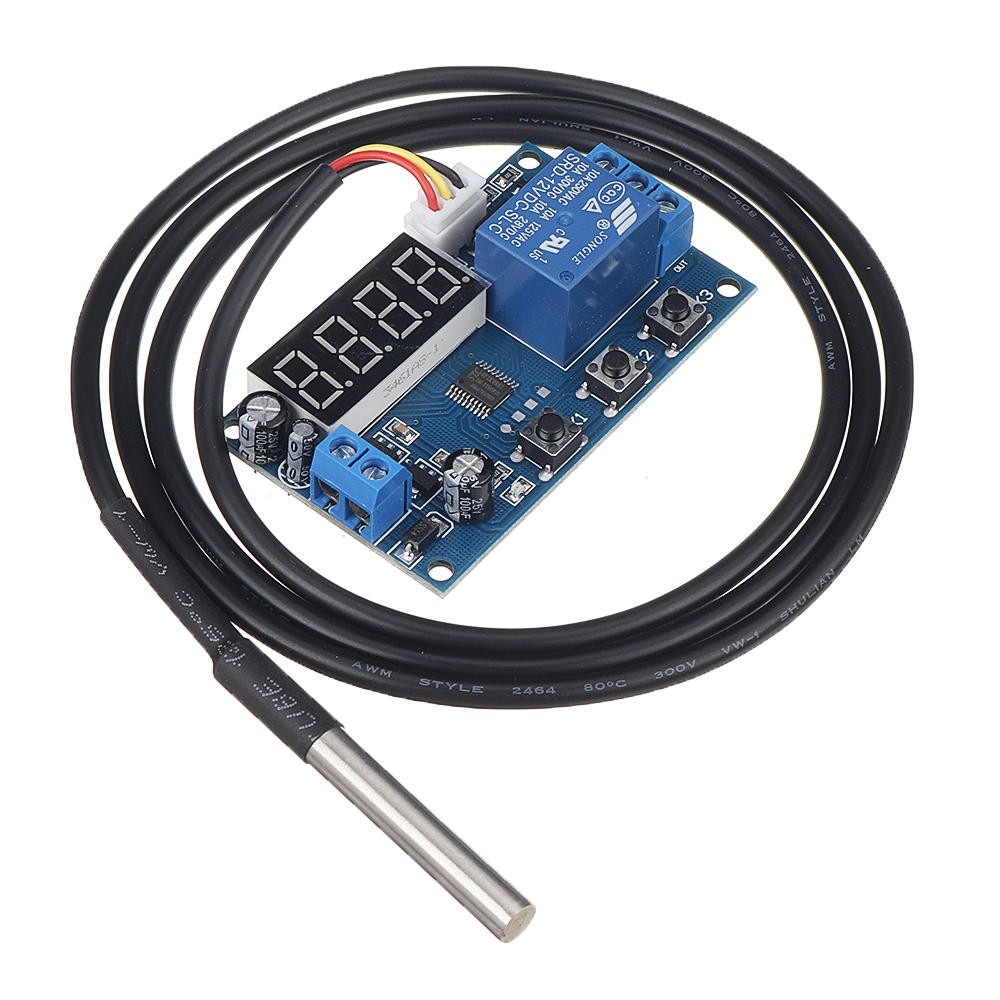

1 x YYW-1 12V DS18B20 hőmérséklet-érzékelő kapcsoló modul

Hőkülönbség szabályzó

Bemeneti feszültség: 12V
Maximális kapcsolható áramerősség: 5A
Állítható hőmérsékletek:  -40 +125° között
Mérete: 63x37x19 mm

DS18B20 hőmérséklet érzékelő érzékelő

Hőmérséklet tűrés -50 - +125° C
Mérési tartomány -50°C - +125°C
Kábel hossza: 1 méter, meghosszabbítható, vagy hosszabb vásárolható
Fej átmérő 6 mm, hossza 50 mm
Védettség: IP65
