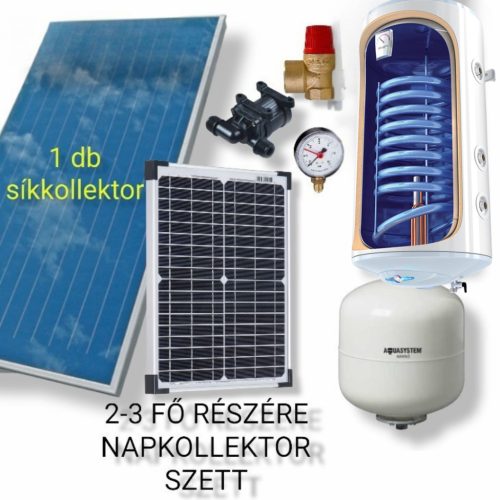

Napelemes + prémium síkkollektoros napkollektor rendszer 100 literes hőcserélős bojlerrel, 12V szivattyúval, 20W napelemmel, tágulási tartállyal, biztonsági szeleppel

Napkollektor szett

Az ajánlatban szereplő szolárcsomaggal 2-3 személy melegvíz igénye teljesíthető.
Különlegessége a 12 voltos szivattyús, napelemes kivitel.
Jó játék és igazán környezetbarát megoldás! Amikor süt a nap, melegszik a kollektor vize és egyben elindul a napelem által termelt árammal hajtott kis szivattyú, amely bekeringeti a felmelegített vizet a hőcserélős bojlerbe.
Ha nincs napsütés, nincs keringetés.
A meleg víz tágulását a kiegyelítő tartály átveszi, a biztonság kedvért biztonsági szeleppel és nyomásmérő órával szállítjuk.

Szerelje déli irányba, 45-50 fokos meredek szögben a napkollektort és mellé a napelemet. A napkollektor felső kivezetését kösse össze a bojler felső hőcserélőjével, az alsót az alsóval. A magasságkülönbség ne legyen nagyobb, mint 2 méter, a távolság a kettő között lehetőleg ne legyen hosszabb, mint 5 méter. A bojler alsó hőcserélője és a síkkollektor alsó kivezetése közé szereljen be 2 db T idomot és mellé a szivattyút, arra kösse rá a napelemet. Helyes folyásirány a szivattyúnál a tároló felöl a napkollektor felé.
Az egyik T idom 3. kivezetésére szerelje fel a biztonsági szelepet, a másik T idomra egy golyós csapot, töltse fel a rendszert szolár fagyálló folyadékkal és kész!

Ezt a csomagunkat 1 db 2 m2-es Cordivari síkkollektorral, hozzá való tartó kerettel, 12 voltos hőálló szivattyúval, 12V 20W napelemmel, MC4 csatlakozóval, tágulási tartállyal, nyomásmérő órával,  4 bar-os biztonsági szeleppel és 100 literes 1 hőcserélős tárolóval szállítjuk.

Trükk a rendszer feltöltésére: A rendszert 2 baros nyomással kellene feltölteni, de nincs mindenkinek otthon feltöltő szivattyúja. Javaslat: szereljen fel egy kézi légtelenítő szelepet a síkkollektor felső kivezetésre (termékeink között megtalálja).

Töltse fel lassan a rendszert tömény !! fagyállóval fent, a légtelenítő szelep helyén, majd szerelje vissza a szelepet.
Ezután egy slag és egy kerti csap segítségével a golyóscsapnál nyomjon tiszta vizet a rendszerbe, amíg el nem éri a 2 bart. Ezután felül légtelenítsen többször és kész.

A napkollektor űrtartalma 1,8 liter, a bojler hőcserélőjébe 2,7 liter fagyálló fér, a csővezetékbe további kb. 3-4 liter. A tágulási tartály miatt a rendszer fel tud venni kb. 5-6 liter plussz vizet, így egy biztonságosan fagyálló keverék lesz belőle a végén. Néhány nap használat kell, hogy a víz és a fagyálló jól összekeveredjen, a fagyok előtt érdemes majd azért ellenőrizni.

Prémium kollektor napelemmel

A rendszer tartalmazza:

1 db síkkollektor + hozzá tartozó ferde tetős szerelő keret

Méret: 1007x2006x85 mm
Kollektor vastagság 85 mm
Teljes kollektor felület: 2,00 m2
Apertúra felület: 1,86 m2
Üveglap vastagsága: 4,2 mm
Üveglap vastagsága: mikroprizmás alacsony fémtartalmú, hőkezelt biztonsági üveg
Csövezés: hárfarendszerű réz, ultrahangos hegesztéssel
Gyűjtőcsövek: tiszta réz φ 22 mm
Hárfa csövek: tiszta réz φ 8 mm
Csatlakozások: 4 db 22 mm-es réz csatlakozócső
Folyadék űrtartalom: 1,5 liter
Üzemi nyomás: 10 bar
Maximális nyomás: 15 bar
Abszorber anyaga: szelektív kék metál (selective blue metal)
Emissziós tényező: 11%
Szigetelés vastagsága: 30 mm
Szigetelés anyag: kőzetgyapot
Üresjárati hőmérséklet: 152 °C
Hatásfok, η: 78,8%
Veszteség együttható a1 (w/m³k2): 5,14
Veszteség együttható a2 (w/m³k2): 0,017
Javasolt térfogatáram: 30-72 liter/óra
Csúcsteljesítmény négyzetméterenként 1522 Wp/kollektor 761 Wp/m2

Szolár tároló bojler 100 literes kivitelben, 3 kW elektromos fűtéssel, belső hőcserélő spirállal

Tárolt vízmennyiség: 100 l
Megengedett üzemi nyomás: 8 bar max 95 °C
Hőcserélő (csőkígyó) mérete: 0,53 m²
Hőcserélő térfogata: 2,7 l (ennyi fagyálló folyadékot vesz fel a hőcserélő)
3 kW elektromos fűtőbetét
A hőcserélő 25 bar nyomáson tesztelt.
Hőcserélő max üzemi nyomása: 16bar
Hőcserélő max hőmérséklete: 110 °C
Poliuretán szigetelés vastagsága: 32mm
Tartály falvastagsága: 2,5mm
Tartály belső bevonata: titán-zománc

12 voltos szolár szivattyú
Szénkefe mentes motor
Üzemi feszültség: 9-14V
Teljesítmény max: 13,2 W
Áramfelvétel max: 1,1A
Maximális teljesítmény: 720l/óra
Maximális emelési magasság: 4 méter
Maximális nyomástűrés 6 bar
Maximális vízhőmérséklet: 85 °C
Méretek: kb 8x8x5 cm
Csatlakozások: 1/2" párhuzamos
Víz, olaj és benzinálló
IP68 védettségű, vízbe merítve is működtethető

12V napelem
Méret(H x Sz x Ma): 340 x 440 x 25 mm
Névleges feszültség: Vpmax 17,25 V
Teljesítmény: 20 Wp
Névleges áram: 1,16 A
Rövidzárlati áram: 1,23 A
Működési tartomány: -40℃ - +85℃
Szigetelési feszültség: DC 1000V
Üresjárati feszültség: Voc 21,45 V

Nyomásmérő óra
Mérési tartomány: 0-4 bar
Csatlakozó mérete: 1/4"

Biztonsági szelep
Lefúvás: 4 bar-nál
Csatlakozó mérete: külső 1-62"

Szolár tágulási tartály
18 literes

Az összeállítás nem tartalmazza a fagyálló folyadékot, a tetőkampót, illetve a csővezetéket és csatlakozóit
Javasoljuk szolár fagyálló használatát a rendszerhez, amely nem mérgező, ellenben az autókhoz használt fagyállóval.
